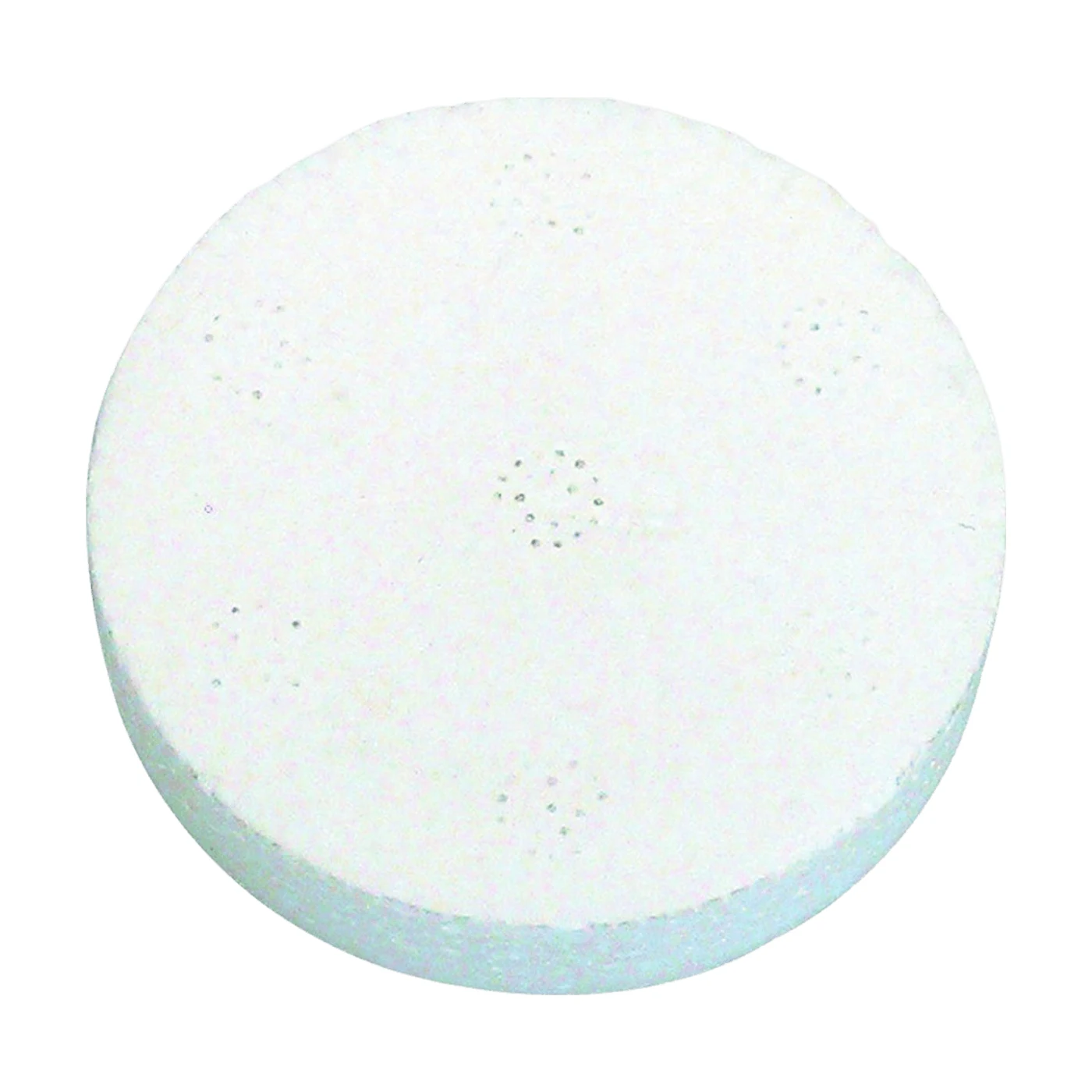

Caparol Dämmstoff-Rondellen – 100 Stück Die Caparol Dämmstoff-Rondellen verschließen die Öffnung über versenkt montierten WDVS-Dübeln. Sie werden nach dem Setzen des Dübels flächenbündig in den Dämmstoff eingesetzt und decken den Dübelteller mit einem zum Dämmstoff passenden Material ab. Der Variantenartikel umfasst Rondellen aus Dalmatiner-Polystyrol, Mineralfaser, weißem Polystyrol und Hanffaser. Entscheidend ist nicht nur der Durchmesser: Die Rondelle muss zum verwendeten Dämmstoff und zum freigegebenen Caparol Dübelsystem passen. Funktion der Rondelle Verschließt den versenkten Dübelteller Wird flächenbündig eingesetzt Besteht aus Dämmstoff Passt sich dem jeweiligen Dämmplattentyp an Ergänzt die versenkte Dübelmontage Vier Materialvarianten Dalmatiner-Rondelle Mineralfaser-Rondelle Polystyrol-Rondelle Hanffaser-Rondelle Jeweils 100 Stück im Karton Nicht dafür vorgesehen Ersatz für einen WDVS-Dübel Abdeckung oberflächenbündig gesetzter Dübel Beliebige Kombination mit anderen Dämmstoffen Montage ohne passende Vertiefung Ausgleich zu tief gesetzter oder lockerer Dübel Die Rondelle immer passend zum Dämmstoff auswählen: Eine Mineralfaser-Rondelle gehört in eine geeignete Mineralfaserdämmplatte, eine Hanffaser-Rondelle in das freigegebene Hanfsystem und eine Polystyrol- beziehungsweise Dalmatiner-Rondelle in den entsprechenden EPS-Dämmstoff. Die Varianten sind nicht beliebig untereinander austauschbar. Was macht die Dämmstoff-Rondellen besonders? Materialgerechte Abdeckung Der versenkte Befestigungspunkt wird mit einem Rondellenmaterial geschlossen, das auf die verwendete Dämmplatte abgestimmt ist. Flächenbündiger Abschluss Richtig eingesetzt schließt die Rondelle bündig mit der Dämmstoffoberfläche ab und schafft eine gleichmäßige Grundlage für den weiteren Systemaufbau. Teil der versenkten Montage Die Rondelle wird erst nach der fachgerechten Verankerung des Dübels eingesetzt. Befestigungsfunktion und Standsicherheit übernimmt weiterhin der gewählte WDVS-Dübel. Welche Rondelle passt zu welchem Dämmstoff? Dalmatiner-Rondelle Für geeignete Caparol Dalmatiner-Dämmplatten aus grau-weiß kombiniertem Polystyrol. Art.-Nr. 305800 100 Stück Mineralfaser-Rondelle Für geeignete Fassadendämmplatten aus Mineralfaser beziehungsweise Mineralwolle. Art.-Nr. 318402 100 Stück Polystyrol-Rondelle Für geeignete weiße Fassadendämmplatten aus expandiertem Polystyrol, kurz EPS. Art.-Nr. 318288 100 Stück Hanffaser-Rondelle Für freigegebene Caparol Hanffaser-Dämmsysteme und dazu passende versenkte Befestigungen. Art.-Nr. 305943 100 Stück Passt die Rondelle zu deinem Projekt? Das Produkt passt, wenn … WDVS-Dübel versenkt montiert werden der verwendete Dübel für Rondellen vorgesehen ist der Dämmstoff eindeutig bekannt ist die passende Materialvariante gewählt wird die Rondelle flächenbündig eingesetzt werden kann Zuerst genauer prüfen, wenn … Dämmstoff oder Dübelsystem nicht bekannt sind der Dübel oberflächenbündig gesetzt wurde eine systemfremde Befestigung verwendet wird die vorhandene Vertiefung nicht zur Rondelle passt Rondelle oder Dämmstoff beschädigt sind So werden die Rondellen eingesetzt Dämmsystem bestimmen: Dämmstoff, Dübeltyp und vorgesehene Montageart anhand des freigegebenen Caparol Systemaufbaus prüfen. Passende Rondelle auswählen: Dalmatiner-, Mineralfaser-, Polystyrol- oder Hanffaser-Rondelle entsprechend der eingesetzten Dämmplatte verwenden. Dübel versenkt montieren: Den WDVS-Dübel mit dem dafür vorgesehenen Montage-Tool beziehungsweise Fräskopf nach seiner aktuellen Technischen Information setzen. Rondelle einsetzen: Die Rondelle gerade und flächenbündig in die vorbereitete Öffnung drücken. Sie muss fest sitzen, darf aber nicht zu tief in den Dämmstoff gedrückt werden. Ob die Vertiefung beim Einschrauben automatisch hergestellt oder vorab mit einem Rondellen-Fräskopf ausgeführt wird, hängt vom verwendeten Dübelsystem ab. Maßgeblich ist deshalb immer die Verarbeitungsvorgabe des tatsächlich eingesetzten Caparol Dübels. Typische Fehler vermeiden Falsche Materialvariante Eine Polystyrol-Rondelle nicht ungeprüft in Mineralfaser oder Hanf einsetzen. Rondelle und Dämmplatte müssen systemgerecht zusammenpassen. Rondelle sitzt locker Lockere Rondellen nicht mit PU-Schaum oder Dämmplattenkleber befestigen. Vertiefung, Werkzeug und gewählte Rondelle müssen stattdessen geprüft werden. Kein bündiger Abschluss Eine hervorstehende, schräg sitzende oder zu tief eingesetzte Rondelle erzeugt keine gleichmäßige Dämmstoffoberfläche und muss vor dem weiteren Aufbau korrigiert werden. Bedarf und Verpackung Eine Rondelle je versenktem Dübel Für jeden versenkt montierten Dübel wird eine passende Rondelle benötigt. Die erforderliche Menge entspricht daher der Anzahl der vorgesehenen versenkten Befestigungspunkte. 100 Stück je Karton Alle vier Varianten werden mit 100 Rondellen je Karton angeboten. Dübel, Montage-Tool und gegebenenfalls benötigter Fräskopf sind separate Systembestandteile. Häufige Fragen Sind alle vier Varianten austauschbar? Nein. Die Rondelle muss zum Dämmstoff und zum verwendeten Caparol Dübelsystem passen. Wird die Rondelle auch bei bündigen Dübeln benötigt? Nein. Dämmstoff-Rondellen sind für versenkte Dübel vorgesehen. Oberflächenbündig gesetzte Schraubdübel werden abhängig vom Dübelsystem mit einem passenden Stopfen verschlossen. Sind Dübel und Werkzeug enthalten? Nein. Der Karton enthält 100 Rondellen der gewählten Variante. Dübel und Montagewerkzeuge werden passend zum jeweiligen Dämmsystem separat ausgewählt. Technische Daten Produkttyp: Dämmstoff-Rondelle Anwendung: Abdeckung versenkter WDVS-Dübel Montage: flächenbündig in der Dämmstoffvertiefung Durchmesser laut aktueller Herstellerangabe: 60 mm Verpackungsinhalt: 100 Stück Varianten: Dalmatiner, Mineralfaser, Polystyrol und Hanffaser Bedarf: eine Rondelle je versenktem Dübel Dübel und Werkzeug nicht enthalten Nur innerhalb eines freigegebenen Dübelsystems einsetzen Trocken und vor Beschädigung geschützt lagern Montage- und Systemhinweis: Die Rondelle übernimmt keine Befestigungsfunktion. Tragfähigkeit, Dübellänge, Verankerung und Dübelanzahl werden ausschließlich durch das eingesetzte WDVS-Dübelsystem und die objektspezifische Planung bestimmt. Nur die für Dämmstoff und Dübel freigegebene Rondelle verwenden und flächenbündig einsetzen. Lockere Rondellen dürfen nicht ausgeschäumt oder eingeklebt werden.

Caparol Dämmstoff-Rondellen – 100 Stück Die Caparol Dämmstoff-Rondellen verschließen die Öffnung über versenkt montierten WDVS-Dübeln. Sie werden nach dem Setzen des Dübels flächenbündig in den Dämmstoff eingesetzt und decken den Dübelteller mit einem zum Dämmstoff passenden Material ab. Der Variantenartikel umfasst Rondellen aus Dalmatiner-Polystyrol, Mineralfaser, weißem Polystyrol und Hanffaser. Entscheidend ist nicht nur der Durchmesser: Die Rondelle muss zum verwendeten Dämmstoff und zum freigegebenen Caparol Dübelsystem passen. Funktion der Rondelle Verschließt den versenkten Dübelteller Wird flächenbündig eingesetzt Besteht aus Dämmstoff Passt sich dem jeweiligen Dämmplattentyp an Ergänzt die versenkte Dübelmontage Vier Materialvarianten Dalmatiner-Rondelle Mineralfaser-Rondelle Polystyrol-Rondelle Hanffaser-Rondelle Jeweils 100 Stück im Karton Nicht dafür vorgesehen Ersatz für einen WDVS-Dübel Abdeckung oberflächenbündig gesetzter Dübel Beliebige Kombination mit anderen Dämmstoffen Montage ohne passende Vertiefung Ausgleich zu tief gesetzter oder lockerer Dübel Die Rondelle immer passend zum Dämmstoff auswählen: Eine Mineralfaser-Rondelle gehört in eine geeignete Mineralfaserdämmplatte, eine Hanffaser-Rondelle in das freigegebene Hanfsystem und eine Polystyrol- beziehungsweise Dalmatiner-Rondelle in den entsprechenden EPS-Dämmstoff. Die Varianten sind nicht beliebig untereinander austauschbar. Was macht die Dämmstoff-Rondellen besonders? Materialgerechte Abdeckung Der versenkte Befestigungspunkt wird mit einem Rondellenmaterial geschlossen, das auf die verwendete Dämmplatte abgestimmt ist. Flächenbündiger Abschluss Richtig eingesetzt schließt die Rondelle bündig mit der Dämmstoffoberfläche ab und schafft eine gleichmäßige Grundlage für den weiteren Systemaufbau. Teil der versenkten Montage Die Rondelle wird erst nach der fachgerechten Verankerung des Dübels eingesetzt. Befestigungsfunktion und Standsicherheit übernimmt weiterhin der gewählte WDVS-Dübel. Welche Rondelle passt zu welchem Dämmstoff? Dalmatiner-Rondelle Für geeignete Caparol Dalmatiner-Dämmplatten aus grau-weiß kombiniertem Polystyrol. Art.-Nr. 305800 100 Stück Mineralfaser-Rondelle Für geeignete Fassadendämmplatten aus Mineralfaser beziehungsweise Mineralwolle. Art.-Nr. 318402 100 Stück Polystyrol-Rondelle Für geeignete weiße Fassadendämmplatten aus expandiertem Polystyrol, kurz EPS. Art.-Nr. 318288 100 Stück Hanffaser-Rondelle Für freigegebene Caparol Hanffaser-Dämmsysteme und dazu passende versenkte Befestigungen. Art.-Nr. 305943 100 Stück Passt die Rondelle zu deinem Projekt? Das Produkt passt, wenn … WDVS-Dübel versenkt montiert werden der verwendete Dübel für Rondellen vorgesehen ist der Dämmstoff eindeutig bekannt ist die passende Materialvariante gewählt wird die Rondelle flächenbündig eingesetzt werden kann Zuerst genauer prüfen, wenn … Dämmstoff oder Dübelsystem nicht bekannt sind der Dübel oberflächenbündig gesetzt wurde eine systemfremde Befestigung verwendet wird die vorhandene Vertiefung nicht zur Rondelle passt Rondelle oder Dämmstoff beschädigt sind So werden die Rondellen eingesetzt Dämmsystem bestimmen: Dämmstoff, Dübeltyp und vorgesehene Montageart anhand des freigegebenen Caparol Systemaufbaus prüfen. Passende Rondelle auswählen: Dalmatiner-, Mineralfaser-, Polystyrol- oder Hanffaser-Rondelle entsprechend der eingesetzten Dämmplatte verwenden. Dübel versenkt montieren: Den WDVS-Dübel mit dem dafür vorgesehenen Montage-Tool beziehungsweise Fräskopf nach seiner aktuellen Technischen Information setzen. Rondelle einsetzen: Die Rondelle gerade und flächenbündig in die vorbereitete Öffnung drücken. Sie muss fest sitzen, darf aber nicht zu tief in den Dämmstoff gedrückt werden. Ob die Vertiefung beim Einschrauben automatisch hergestellt oder vorab mit einem Rondellen-Fräskopf ausgeführt wird, hängt vom verwendeten Dübelsystem ab. Maßgeblich ist deshalb immer die Verarbeitungsvorgabe des tatsächlich eingesetzten Caparol Dübels. Typische Fehler vermeiden Falsche Materialvariante Eine Polystyrol-Rondelle nicht ungeprüft in Mineralfaser oder Hanf einsetzen. Rondelle und Dämmplatte müssen systemgerecht zusammenpassen. Rondelle sitzt locker Lockere Rondellen nicht mit PU-Schaum oder Dämmplattenkleber befestigen. Vertiefung, Werkzeug und gewählte Rondelle müssen stattdessen geprüft werden. Kein bündiger Abschluss Eine hervorstehende, schräg sitzende oder zu tief eingesetzte Rondelle erzeugt keine gleichmäßige Dämmstoffoberfläche und muss vor dem weiteren Aufbau korrigiert werden. Bedarf und Verpackung Eine Rondelle je versenktem Dübel Für jeden versenkt montierten Dübel wird eine passende Rondelle benötigt. Die erforderliche Menge entspricht daher der Anzahl der vorgesehenen versenkten Befestigungspunkte. 100 Stück je Karton Alle vier Varianten werden mit 100 Rondellen je Karton angeboten. Dübel, Montage-Tool und gegebenenfalls benötigter Fräskopf sind separate Systembestandteile. Häufige Fragen Sind alle vier Varianten austauschbar? Nein. Die Rondelle muss zum Dämmstoff und zum verwendeten Caparol Dübelsystem passen. Wird die Rondelle auch bei bündigen Dübeln benötigt? Nein. Dämmstoff-Rondellen sind für versenkte Dübel vorgesehen. Oberflächenbündig gesetzte Schraubdübel werden abhängig vom Dübelsystem mit einem passenden Stopfen verschlossen. Sind Dübel und Werkzeug enthalten? Nein. Der Karton enthält 100 Rondellen der gewählten Variante. Dübel und Montagewerkzeuge werden passend zum jeweiligen Dämmsystem separat ausgewählt. Technische Daten Produkttyp: Dämmstoff-Rondelle Anwendung: Abdeckung versenkter WDVS-Dübel Montage: flächenbündig in der Dämmstoffvertiefung Durchmesser laut aktueller Herstellerangabe: 60 mm Verpackungsinhalt: 100 Stück Varianten: Dalmatiner, Mineralfaser, Polystyrol und Hanffaser Bedarf: eine Rondelle je versenktem Dübel Dübel und Werkzeug nicht enthalten Nur innerhalb eines freigegebenen Dübelsystems einsetzen Trocken und vor Beschädigung geschützt lagern Montage- und Systemhinweis: Die Rondelle übernimmt keine Befestigungsfunktion. Tragfähigkeit, Dübellänge, Verankerung und Dübelanzahl werden ausschließlich durch das eingesetzte WDVS-Dübelsystem und die objektspezifische Planung bestimmt. Nur die für Dämmstoff und Dübel freigegebene Rondelle verwenden und flächenbündig einsetzen. Lockere Rondellen dürfen nicht ausgeschäumt oder eingeklebt werden.

Caparol Dämmstoff-Rondellen – 100 Stück Die Caparol Dämmstoff-Rondellen verschließen die Öffnung über versenkt montierten WDVS-Dübeln. Sie werden nach dem Setzen des Dübels flächenbündig in den Dämmstoff eingesetzt und decken den Dübelteller mit einem zum Dämmstoff passenden Material ab. Der Variantenartikel umfasst Rondellen aus Dalmatiner-Polystyrol, Mineralfaser, weißem Polystyrol und Hanffaser. Entscheidend ist nicht nur der Durchmesser: Die Rondelle muss zum verwendeten Dämmstoff und zum freigegebenen Caparol Dübelsystem passen. Funktion der Rondelle Verschließt den versenkten Dübelteller Wird flächenbündig eingesetzt Besteht aus Dämmstoff Passt sich dem jeweiligen Dämmplattentyp an Ergänzt die versenkte Dübelmontage Vier Materialvarianten Dalmatiner-Rondelle Mineralfaser-Rondelle Polystyrol-Rondelle Hanffaser-Rondelle Jeweils 100 Stück im Karton Nicht dafür vorgesehen Ersatz für einen WDVS-Dübel Abdeckung oberflächenbündig gesetzter Dübel Beliebige Kombination mit anderen Dämmstoffen Montage ohne passende Vertiefung Ausgleich zu tief gesetzter oder lockerer Dübel Die Rondelle immer passend zum Dämmstoff auswählen: Eine Mineralfaser-Rondelle gehört in eine geeignete Mineralfaserdämmplatte, eine Hanffaser-Rondelle in das freigegebene Hanfsystem und eine Polystyrol- beziehungsweise Dalmatiner-Rondelle in den entsprechenden EPS-Dämmstoff. Die Varianten sind nicht beliebig untereinander austauschbar. Was macht die Dämmstoff-Rondellen besonders? Materialgerechte Abdeckung Der versenkte Befestigungspunkt wird mit einem Rondellenmaterial geschlossen, das auf die verwendete Dämmplatte abgestimmt ist. Flächenbündiger Abschluss Richtig eingesetzt schließt die Rondelle bündig mit der Dämmstoffoberfläche ab und schafft eine gleichmäßige Grundlage für den weiteren Systemaufbau. Teil der versenkten Montage Die Rondelle wird erst nach der fachgerechten Verankerung des Dübels eingesetzt. Befestigungsfunktion und Standsicherheit übernimmt weiterhin der gewählte WDVS-Dübel. Welche Rondelle passt zu welchem Dämmstoff? Dalmatiner-Rondelle Für geeignete Caparol Dalmatiner-Dämmplatten aus grau-weiß kombiniertem Polystyrol. Art.-Nr. 305800 100 Stück Mineralfaser-Rondelle Für geeignete Fassadendämmplatten aus Mineralfaser beziehungsweise Mineralwolle. Art.-Nr. 318402 100 Stück Polystyrol-Rondelle Für geeignete weiße Fassadendämmplatten aus expandiertem Polystyrol, kurz EPS. Art.-Nr. 318288 100 Stück Hanffaser-Rondelle Für freigegebene Caparol Hanffaser-Dämmsysteme und dazu passende versenkte Befestigungen. Art.-Nr. 305943 100 Stück Passt die Rondelle zu deinem Projekt? Das Produkt passt, wenn … WDVS-Dübel versenkt montiert werden der verwendete Dübel für Rondellen vorgesehen ist der Dämmstoff eindeutig bekannt ist die passende Materialvariante gewählt wird die Rondelle flächenbündig eingesetzt werden kann Zuerst genauer prüfen, wenn … Dämmstoff oder Dübelsystem nicht bekannt sind der Dübel oberflächenbündig gesetzt wurde eine systemfremde Befestigung verwendet wird die vorhandene Vertiefung nicht zur Rondelle passt Rondelle oder Dämmstoff beschädigt sind So werden die Rondellen eingesetzt Dämmsystem bestimmen: Dämmstoff, Dübeltyp und vorgesehene Montageart anhand des freigegebenen Caparol Systemaufbaus prüfen. Passende Rondelle auswählen: Dalmatiner-, Mineralfaser-, Polystyrol- oder Hanffaser-Rondelle entsprechend der eingesetzten Dämmplatte verwenden. Dübel versenkt montieren: Den WDVS-Dübel mit dem dafür vorgesehenen Montage-Tool beziehungsweise Fräskopf nach seiner aktuellen Technischen Information setzen. Rondelle einsetzen: Die Rondelle gerade und flächenbündig in die vorbereitete Öffnung drücken. Sie muss fest sitzen, darf aber nicht zu tief in den Dämmstoff gedrückt werden. Ob die Vertiefung beim Einschrauben automatisch hergestellt oder vorab mit einem Rondellen-Fräskopf ausgeführt wird, hängt vom verwendeten Dübelsystem ab. Maßgeblich ist deshalb immer die Verarbeitungsvorgabe des tatsächlich eingesetzten Caparol Dübels. Typische Fehler vermeiden Falsche Materialvariante Eine Polystyrol-Rondelle nicht ungeprüft in Mineralfaser oder Hanf einsetzen. Rondelle und Dämmplatte müssen systemgerecht zusammenpassen. Rondelle sitzt locker Lockere Rondellen nicht mit PU-Schaum oder Dämmplattenkleber befestigen. Vertiefung, Werkzeug und gewählte Rondelle müssen stattdessen geprüft werden. Kein bündiger Abschluss Eine hervorstehende, schräg sitzende oder zu tief eingesetzte Rondelle erzeugt keine gleichmäßige Dämmstoffoberfläche und muss vor dem weiteren Aufbau korrigiert werden. Bedarf und Verpackung Eine Rondelle je versenktem Dübel Für jeden versenkt montierten Dübel wird eine passende Rondelle benötigt. Die erforderliche Menge entspricht daher der Anzahl der vorgesehenen versenkten Befestigungspunkte. 100 Stück je Karton Alle vier Varianten werden mit 100 Rondellen je Karton angeboten. Dübel, Montage-Tool und gegebenenfalls benötigter Fräskopf sind separate Systembestandteile. Häufige Fragen Sind alle vier Varianten austauschbar? Nein. Die Rondelle muss zum Dämmstoff und zum verwendeten Caparol Dübelsystem passen. Wird die Rondelle auch bei bündigen Dübeln benötigt? Nein. Dämmstoff-Rondellen sind für versenkte Dübel vorgesehen. Oberflächenbündig gesetzte Schraubdübel werden abhängig vom Dübelsystem mit einem passenden Stopfen verschlossen. Sind Dübel und Werkzeug enthalten? Nein. Der Karton enthält 100 Rondellen der gewählten Variante. Dübel und Montagewerkzeuge werden passend zum jeweiligen Dämmsystem separat ausgewählt. Technische Daten Produkttyp: Dämmstoff-Rondelle Anwendung: Abdeckung versenkter WDVS-Dübel Montage: flächenbündig in der Dämmstoffvertiefung Durchmesser laut aktueller Herstellerangabe: 60 mm Verpackungsinhalt: 100 Stück Varianten: Dalmatiner, Mineralfaser, Polystyrol und Hanffaser Bedarf: eine Rondelle je versenktem Dübel Dübel und Werkzeug nicht enthalten Nur innerhalb eines freigegebenen Dübelsystems einsetzen Trocken und vor Beschädigung geschützt lagern Montage- und Systemhinweis: Die Rondelle übernimmt keine Befestigungsfunktion. Tragfähigkeit, Dübellänge, Verankerung und Dübelanzahl werden ausschließlich durch das eingesetzte WDVS-Dübelsystem und die objektspezifische Planung bestimmt. Nur die für Dämmstoff und Dübel freigegebene Rondelle verwenden und flächenbündig einsetzen. Lockere Rondellen dürfen nicht ausgeschäumt oder eingeklebt werden.

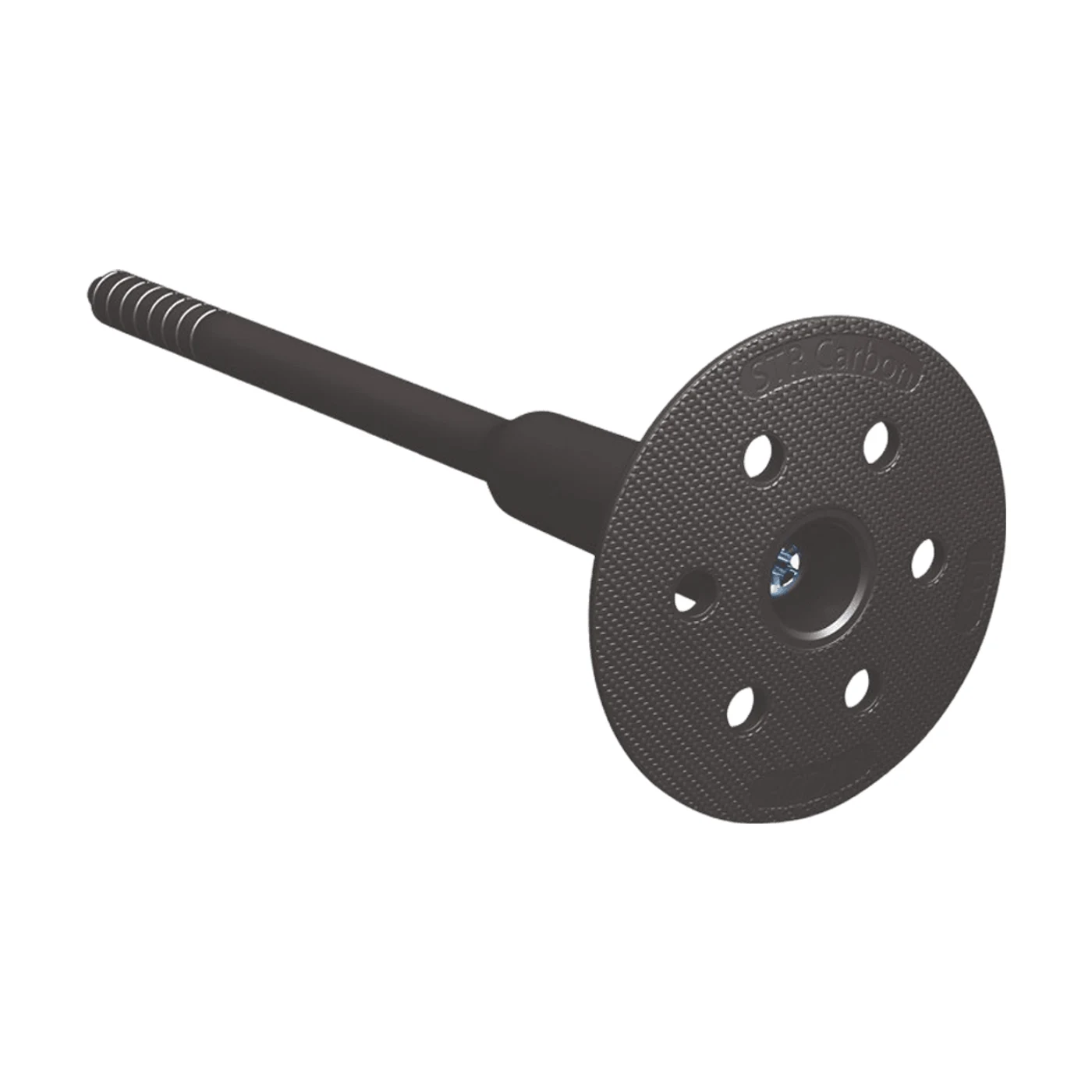

Caparol Universaldübel 053 Der Caparol Universaldübel 053 dient zur mechanischen Befestigung von Caparol Wärmedämm-Verbundsystemen auf geeigneten mineralischen Wandbaustoffen. Er besteht aus einem Kunststoffschaft mit 60-mm-Dübelteller und einer vormontierten, verzinkten Schraube. Der Dübel kann oberflächenbündig oder ungefähr 20 mm tief im Dämmstoff versenkt montiert werden. Die richtige Ausführung und Dübellänge richten sich nach dem vorhandenen Untergrund, der Dämmstoffdicke und den zu überbrückenden nicht tragenden Schichten. Aufbau und Eigenschaften Kunststoffschaft mit Dübelteller Vormontierte, verzinkte Schraube Tellerdurchmesser 60 mm Dübelschaftdurchmesser 8 mm Schraubenantrieb TX 30 Bündige oder versenkte Montage Geeignete Untergründe Beton Vollziegel Geeignete Lochziegel Leichtbeton Porenbeton Nutzungskategorien A bis E Nicht dafür vorgesehen Holz- und Holzwerkstoffuntergründe Lose oder nicht tragfähige Wandbaustoffe Montage durch ein noch feuchtes Kleberbett Zu kurze Dübel ohne ausreichende Verankerung Ungeprüfte Verwendung außerhalb des Caparol Systems Zweifelhafte Untergründe ohne Auszugsversuch Dübellänge nicht nur nach der Dämmstoffdicke wählen: Dämmstoff, Kleberbett, Altputz und andere nicht tragende Schichten müssen vollständig überbrückt werden. Anschließend sind mindestens 25 mm Verankerung im tragfähigen Untergrund beziehungsweise 65 mm bei Porenbeton erforderlich. Was macht den Universaldübel 053 besonders? Zwei Montagearten Der Dübelteller kann direkt bündig auf der Dämmstoffoberfläche sitzen oder mit dem passenden Montage-Tool versenkt werden. Passender Oberflächenabschluss Bei bündiger Montage wird die Schrauböffnung mit einem Dübelstopfen verschlossen. Versenkte Dübel werden mit einer zum Dämmstoff passenden Rondelle abgedeckt. Große Längenauswahl Der Hersteller führt 18 Ausführungen von 115 bis 455 mm. Dadurch kann die Dübellänge an unterschiedliche Dämmstoff- und Wandaufbauten angepasst werden. Passt der Universaldübel zu deinem Projekt? Das Produkt passt, wenn … ein Caparol WDVS mechanisch befestigt wird ein geeigneter mineralischer Wandbaustoff vorliegt das Kleberbett bereits ausgetrocknet ist Untergrund und benötigte Dübellänge bekannt sind bündige oder versenkte Montage vorgesehen ist Zuerst genauer prüfen, wenn … der Wandbaustoff nicht eindeutig bekannt ist Altputz oder weitere Zwischenlagen vorhanden sind der Untergrund mürbe oder beschädigt erscheint Dübelanzahl oder Befestigungsbild nicht feststehen Zweifel an der Auszugfestigkeit bestehen Dübellänge und Verankerung Nutzungskategorien A bis D In geeigneten Untergründen aus Beton, Voll- und Lochsteinen sowie Leichtbeton sind mindestens 25 mm Verankerung im tragfähigen Baustoff erforderlich. Nutzungskategorie E Bei geeignetem Porenbeton sind mindestens 65 mm Verankerung im tragfähigen Wandbaustoff zu berücksichtigen. Für die Längenauswahl werden Dämmstoffdicke, Kleberbett, Altputz und sonstige nicht tragende Zwischenschichten zur erforderlichen Verankerungstiefe addiert. Danach wird die nächste ausreichend lange Dübelvariante gewählt. So wird der Universaldübel montiert Die Dübelmontage erst beginnen, wenn das Kleberbett ausreichend ausgetrocknet ist. Das Bohrloch mit 8 mm Durchmesser rechtwinkelig in den tragenden Untergrund bohren. In Lochsteinen und Porenbeton ohne Schlag arbeiten. Das Bohrloch sorgfältig von Bohrmehl befreien und den Dübel einschieben, bis der Teller an der Dämmstoffoberfläche anliegt. Die vormontierte Schraube mit einem TX-30-Bit eindrehen und den festen Sitz des Dübels im Untergrund kontrollieren. Den Befestigungspunkt abhängig von der Montageart mit Dübelstopfen oder einer passenden Dämmstoffrondelle verschließen. Oberflächenbündige Montage Den Dübelteller bündig und fest auf der Dämmstoffoberfläche positionieren. Anschließend die Schrauböffnung mit dem passenden Caparol Dübelstopfen verschließen. Versenkte Montage Den Dübel mit dem Caparol Universaldübel-Tool Vario ungefähr 20 mm tief setzen. Danach eine passende Polystyrol-, Dalmatiner-, Mineralfaser- oder Hanffaser-Rondelle flächenbündig einsetzen. Wurde das Fassadensystem bei WERKMIT gekauft, kann unser Kundendienst prüfen, ob das benötigte Montage-Tool gegen eine geringe Abnützungsgebühr zur Verfügung gestellt werden kann. Typische Fehler vermeiden Bohrloch nicht gereinigt Bohrmehl oder ein abgenutzter Bohrer können das Einsetzen erschweren und die sichere Verankerung beeinträchtigen. Dübel sitzt nicht fest Ein nicht ausreichend verankerter Dübel besitzt keine Funktion. Er muss entfernt und in angemessenem Abstand ersetzt werden. Rondelle sitzt nicht richtig Lockere Rondellen nicht mit PU-Schaum einkleben. Zu tief sitzende Rondellen wieder herausnehmen und die Vertiefung nicht mit Spachtelmasse auffüllen. Bedarf und technische Daten Erforderliche Dübelanzahl Die Technische Information nennt abhängig von Dämmstoff, Gebäudehöhe, Lage und Windsogbelastung 6 bis 12 Dübel je m². Maßgeblich bleibt der objektspezifische Befestigungsplan. Produkttyp: WDVS-Schraubdübel Europäische Technische Bewertung: ETA-13/0009 Nutzungskategorien: A, B, C, D und E Tellerdurchmesser: 60 mm Dübelschaftdurchmesser: 8 mm Schraubenantrieb: TX 30 Längen: 115 bis 455 mm Farbton: Carbongrau Die Dübel bis zur Verarbeitung vor Regen, starker Hitze, Frost, Beschädigung und Verformung geschützt lagern. Häufige Fragen Wann darf gedübelt werden? Die Montage erfolgt erst durch das ausreichend ausgetrocknete Kleberbett. Wird immer eine Rondelle benötigt? Nein. Rondellen werden nur bei versenkter Montage verwendet. Bündig gesetzte Dübel werden mit einem Dübelstopfen verschlossen. Was tun bei unsicherem Untergrund? Bestehen Zweifel an der Untergrundfestigkeit, müssen Dübelauszugsversuche am konkreten Objekt durchgeführt werden. Montage- und Systemhinweis: Dübellänge, Verankerungstiefe, Dübelanzahl und Befestigungsbild müssen zum vorhandenen Wandbaustoff, zum verwendeten Caparol Dämmsystem und zum konkreten Objekt passen. Beim Arbeiten mit dem Schneidring des Montage-Tools besteht Verletzungsgefahr.
