Dübel und Befestigung

Schlagdübel mit Kunststoff-Stahl-Spreizelement für Capatect Dämmplatten, 100 Stück je Packung. Der Capatect Carbon Fix besteht aus dem Dübelschaft mit Dübelteller aus Kunststoff und dem vormontierten, kombinierten Kunststoff-Stahl-Spreizelement. Er eignet sich für die statisch relevante Befestigung von Capatect Wärmedämm-Verbundsystemen, wenn der Standsicherheitsnachweis ETZ- und ÖNORM-geprüfte Dübel verlangt. Dübellänge und Bohrloch Die Dübellänge wird so gewählt, dass im massiven Wandbaustoff eine Verankerungstiefe von mindestens 25 mm erreicht wird. Alte Putzschichten oder andere nicht tragende Zwischenschichten zählen dabei nicht mit. Die Löcher werden mit 8 mm Durchmesser rechtwinkelig in das tragende Bauteil gebohrt, mindestens 35 mm tief, und anschließend vom Bohrmehl befreit. Setzen mit dem Hammer Der Dübel wird in das Bohrloch eingedrückt und das Spreizelement mit dem Hammer so weit eingeschlagen, dass der Dübelteller oberflächenbündig sitzt. Danach den festen Sitz jedes Dübels kontrollieren. Sitzt ein Dübel wegen der Untergrundbeschaffenheit nicht richtig, wird er entfernt und in angemessenem Abstand durch einen neuen ersetzt. Bei Bedenken zur Untergrundfestigkeit sind Dübelauszugsversuche vor Ort vorzunehmen. Versenkte Montage mit Rondelle Bei Dalmatiner-, EPS-, MF-, MW- und Sockel-Dämmplatten kann der Dübel versenkt gesetzt werden: Die Öffnung vor dem Setzen mit dem Rondellen-Fräskopf ausfräsen und danach mit einer Dalmatiner-, PS- oder MF-Rondelle flächenbündig verschließen. Der Hersteller empfiehlt, wo möglich, diese Variante. Bei bündiger wie versenkter Montage kann es durch unterschiedliche Armierungsschichtdicken über Teller oder Rondelle zu Abzeichnungen kommen; solche Beanstandungen werden nicht anerkannt. Wie viele Dübel je Quadratmeter? Der Verbrauch hängt von der Einstufung des Dämmstoffs gemäß ÖNORM B 6400 ab. Höhe und Lage des Objekts beeinflussen die Anzahl, vor allem in den Randzonen mit bedeutenden Windsogkräften. Die Technische Information nennt mindestens 6 und höchstens 12 Stück je m²; die Verarbeitungsrichtlinie der Qualitätsgruppe WDVS ist zu beachten. Wichtig sind ein ebenflächiges Setzen und ein spannungsfreier Sitz des Dübels im Wandbildner. Vor direkter, anhaltender Sonnenbestrahlung, Aufheizung, Feuchtigkeit und mechanischer Belastung geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

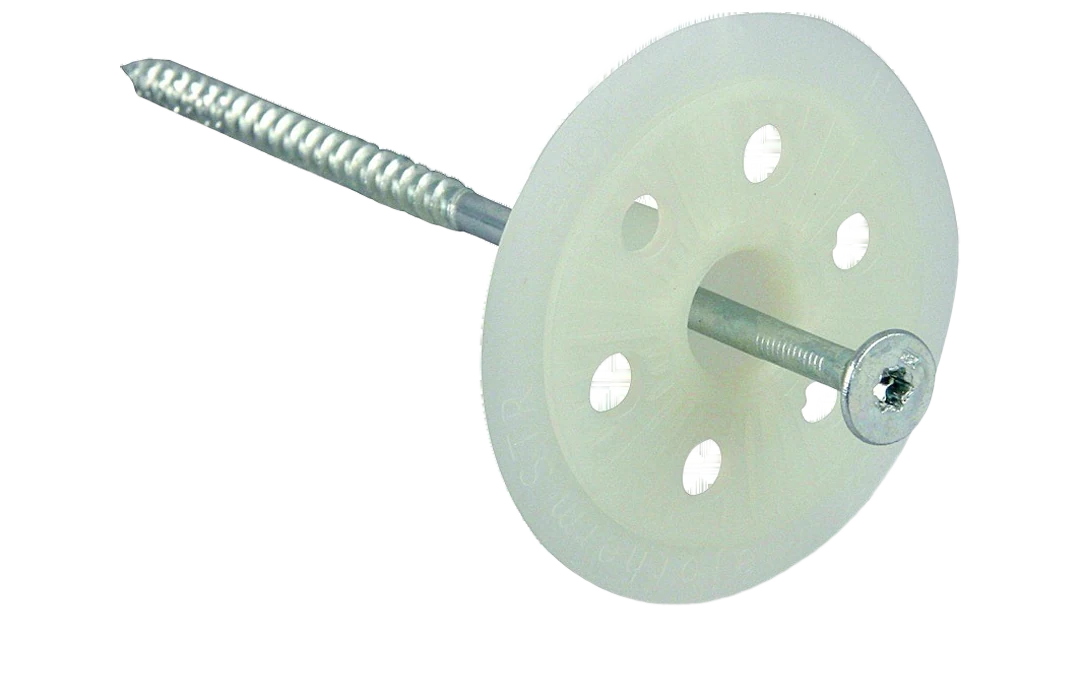

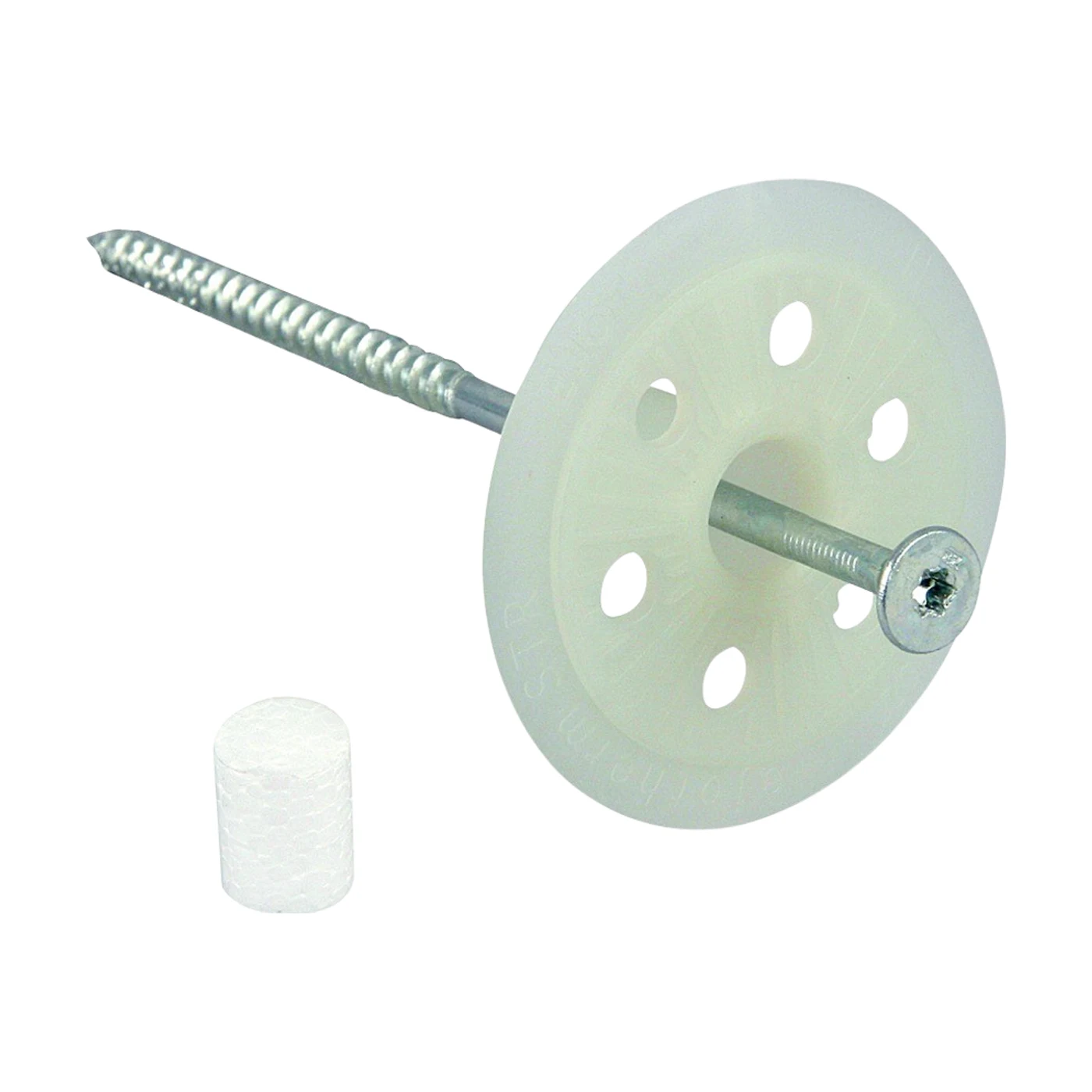

Schraubdübel mit Teller für Capatect Dämmplatten auf Holzuntergründen, 100 Stück je Karton. Der Capatect Schraubdübel Holz besteht aus einem Kunststoff-Dübelteller mit kurzem Schaft und vormontierter, verzinkter Holzschraube. Er dient der zusätzlichen mechanischen Befestigung von Capatect Dämmplatten auf Außenwänden in Holzbauart und kann wahlweise oberflächenbündig oder im Dämmstoff versenkt gesetzt werden. Beim Setzen entsteht kein Frässtaub. Untergrund und Verklebung Ein planebener Untergrund ist wichtig, und Plattenuntergründe müssen durch Festigkeit und Materialstärke den Halt für die Verschraubung gewährleisten. Die Dämmplatten werden vollflächig verklebt, etwa mit Capatect Rollkleber 615 oder Capatect Klebe- und Spachtelmasse 190 FEIN auf mit Capatect MultiPrimer grundiertem Untergrund, aufgetragen mit der 4 × 4 mm bzw. 8 × 8 mm Zahnspachtel. Auf Holzuntergründen muss die Dübelung ins nasse Klebebett erfolgen. Die Dübellänge ist so zu wählen, dass die Schraube die Mindesteinbindetiefe im Untergrund erreicht. Oberflächenbündige Montage Die Schraube wird mit einem marktüblichen Schraubgerät und einem Bit Torx T25 eingedreht, bis der Dübelteller bündig auf der Dämmstoffoberfläche sitzt. Danach wird der PS-Stopfen in den Dübelschaft gedrückt; er deckt den Schraubenkopf ab und reduziert den punktförmigen Wärmeverlust. Bei harten Untergründen hilft ein gezielter Schlag auf den Schraubenkopf, damit die Schraubenspitze besser ansetzt. Versenkte Montage Mit dem Capatect Montage-Tool wird der Dämmstoff beim Einschrauben kreisförmig eingeschnitten und unter dem Teller verdichtet; die Grundplatte des Tools begrenzt die Einschraubtiefe automatisch auf ca. 20 mm. Anschließend wird eine Capatect Rondelle (PS, Dalmatiner, MW oder Hanf) flächenbündig eingesetzt. Die Rondelle muss streng im Bohrloch sitzen – lockere Rondellen dürfen keinesfalls mit PU-Schaum eingeklebt werden. Lockere Rondellen und ausgefranste Schnittränder zeigen an, dass der Schneidring stumpf ist und getauscht werden muss; durch den Schneidring besteht Verletzungsgefahr. Zu tief sitzende Rondellen herausnehmen, die Vertiefungen nicht mit Spachtelmasse füllen. Wenn der Dübel nicht greift Findet die Schraube im Untergrund keine ausreichende Verankerung, wird der Teller nicht versenkt, die Holzschraube dreht leer durch und der Dübel hat keine Funktion. In diesem Fall können die Dübel nur flächenbündig gesetzt werden. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort erforderlich. Trocken und vor Feuchtigkeit geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

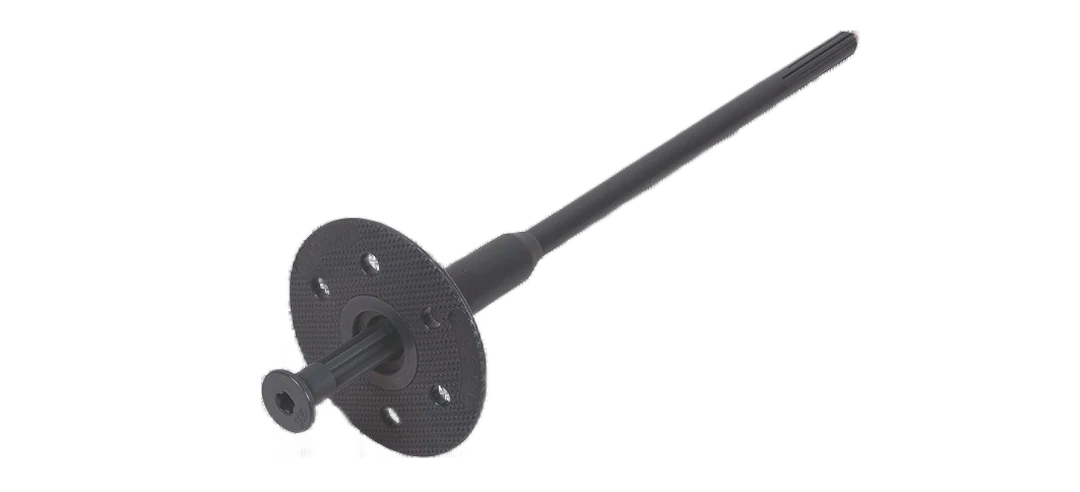

Schraubdübel für die Befestigung von WDVS-Dämmplatten, 100 Stück je Packung. Der Capatect Schraubdübel ST Carbon K ist für die oberflächenbündige oder versenkte Setzung in allen gängigen Dämmstoffen für Wärmedämm-Verbundsysteme mit Dämmstoffdicken von 6 cm bis 28 cm vorgesehen. Er besteht aus dem Dübelschaft mit Dübelteller aus Kunststoff und der vormontierten Kunststoffschraube. Wann dieser Dübel zum Einsatz kommt Der Dübel ist für die statisch relevante Befestigung von Capatect Wärmedämm-Verbundsystemen gedacht, wenn der Standsicherheitsnachweis ETZ- und ÖNORM-geprüfte Dübel verlangt. Gesetzt wird durch das ausgetrocknete Kleberbett. Die Dübellänge wird so gewählt, dass im massiven Wandbaustoff mindestens 30 mm Verankerungstiefe erreicht werden, bei Porenbeton mindestens 50 mm; Altputz und andere nicht tragende Schichten zählen nicht mit. Bohren und Setzen Die Löcher werden mit 8 mm Durchmesser rechtwinkelig in das tragende Bauteil gebohrt, im massiven Wandbaustoff über 40 mm tief, bei Porenbeton 60 mm; das Bohrmehl muss aus dem Loch. In gelochten Baustoffen und Porenbeton nicht im Schlagbohrgang bohren, empfohlen wird der Capatect High-Speed Bohrer. Bei bündiger Montage wird die Schraube mit einem Schraubgerät und dem Profi Montage Tool für Schraubdübel S1 eingedreht, bis die Anschlagscheibe auf der Dämmstoffoberfläche aufliegt. Für die versenkte Montage wird die Vertiefung vorher mit dem Capatect Rondellen-Fräskopf ausgefräst, die Schraube mit dem Montage Bit eingedreht und die Öffnung mit einer Capatect Rondelle flächenbündig verschlossen. Worauf beim Setzen zu achten ist Der feste Sitz jedes Dübels ist zu kontrollieren. Findet ein Dübel keinen Halt, hat er keine Funktion: entfernen und in angemessenem Abstand einen neuen setzen. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort nötig. Rondellen müssen streng im Bohrloch sitzen, dürfen nicht mit PU-Schaum oder Kleber eingeklebt werden, und die Vertiefungen dürfen nicht mit Spachtelmasse aufgefüllt werden. Wie viele Dübel je Quadratmeter? Die Anzahl hängt von der Einstufung des Dämmstoffs gemäß ÖNORM B 6400 sowie von Höhe und Lage des Objekts ab, besonders in den Randzonen mit höheren Windsogkräften. Die Technische Information nennt mindestens 6 und höchstens 12 Stück je m². Bei bündiger wie versenkter Montage können sich Dübelteller abzeichnen, etwa durch unterschiedliche Armierungsschichtdicken; solche Beanstandungen erkennt der Hersteller nicht an. Trocken und vor Feuchtigkeit geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

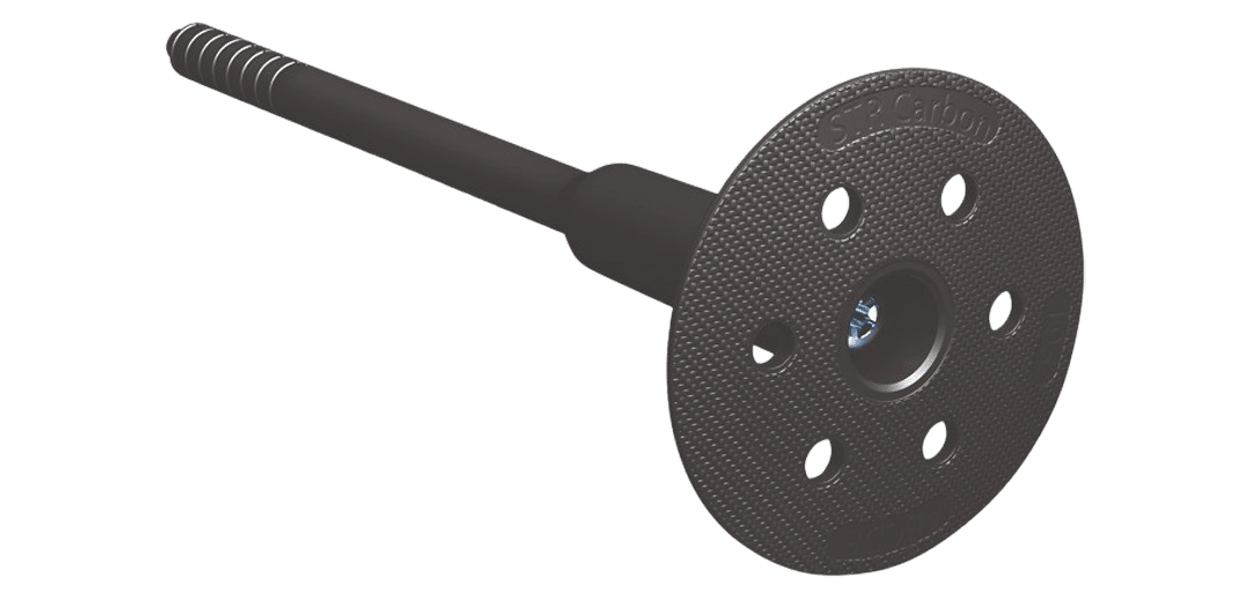

Schraubdübel mit Kunststoffteller für die statisch relevante Befestigung im Capatect WDVS. Der Capatect Universaldübel 053 besteht aus einem Dübelschaft mit 60-mm-Teller aus Kunststoff und einer vormontierten, verzinkten Schraube mit Torx-Antrieb TX30. Er ist nach ETA 13/0009 zugelassen und deckt die Nutzungskategorien A bis E nach ÖNORM B 6124 ab. Der Teller lässt sich wahlweise oberflächenbündig oder versenkt montieren; bei der Montage entsteht kein Frässtaub. Bohren und Setzen Die Dübel werden nach dem Austrocknen des Kleberbetts gesetzt. Die Dübellänge ist so zu wählen, dass die Verankerungstiefe im massiven Wandbaustoff erreicht wird, ohne Altputz oder nicht tragende Zwischenschichten mitzurechnen; die TI nennt mindestens 25 mm, in einer Kategorie 65 mm (Datentabelle: E, Verarbeitungsteil: D). Die Löcher (8 mm) werden rechtwinklig in das tragende Bauteil gebohrt, Bohrlochtiefe im massiven Baustoff über 35 mm, und vom Bohrmehl befreit. In gelochte Baustoffe und Porenbeton nicht im Schlagbohrgang bohren; die TI empfiehlt High-Speed-Bohrer. Der Dübel wird eingedrückt, bis der Teller am Dämmstoff anliegt. Oberflächenbündige oder versenkte Montage Bündig wird die Schraube mit einem marktüblichen Schraubgerät und Bit Torx T30 eingedreht, bis der Teller fest aufsitzt; anschließend wird die Schrauböffnung mit dem Dübelstopfen verschlossen. Versenkt wird mit dem Capatect Universaldübel-Tool Vario geschraubt; dabei wird der Dämmstoff kreisförmig eingedrückt und unter dem Teller verdichtet. Die Einschraubtiefe von 20 mm ist erreicht, wenn die Grundplatte des Tools das Dämmplattenniveau erreicht. Danach wird die passende Capatect Rondelle (PS, Dalmatiner, Hanf oder MW) flächenbündig eingesetzt. Die Rondelle muss streng im Bohrloch sitzen und darf nicht mit PU-Schaum eingeklebt werden; Vertiefungen nicht mit Spachtelmasse füllen. Kontrolle und Dübelanzahl Die feste Verankerung jedes Dübels ist zu kontrollieren. Findet ein Dübel keinen ausreichenden Halt, hat er keine Funktion; er wird entfernt und in angemessenem Abstand neu gesetzt. Bei Zweifeln an der Untergrundfestigkeit sind Dübelauszugsversuche vor Ort erforderlich. Die Anzahl beträgt laut TI mindestens 6 und höchstens 12 Stück je m²; Objekthöhe, Lage und die Einstufung des Dämmstoffs nach ÖNORM B 6400 bestimmen den Bedarf, besonders in der Randzone mit hohen Windsogkräften. Vor extremen Witterungseinflüssen wie Regen, Hitze und Frost geschützt lagern. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

Caparol Dämmstoff-Rondellen – 100 Stück Die Caparol Dämmstoff-Rondellen verschließen die Öffnung über versenkt montierten WDVS-Dübeln. Sie werden nach dem Setzen des Dübels flächenbündig in den Dämmstoff eingesetzt und decken den Dübelteller mit einem zum Dämmstoff passenden Material ab. Der Variantenartikel umfasst Rondellen aus Dalmatiner-Polystyrol, Mineralfaser, weißem Polystyrol und Hanffaser. Entscheidend ist nicht nur der Durchmesser: Die Rondelle muss zum verwendeten Dämmstoff und zum freigegebenen Caparol Dübelsystem passen. Funktion der Rondelle Verschließt den versenkten Dübelteller Wird flächenbündig eingesetzt Besteht aus Dämmstoff Passt sich dem jeweiligen Dämmplattentyp an Ergänzt die versenkte Dübelmontage Vier Materialvarianten Dalmatiner-Rondelle Mineralfaser-Rondelle Polystyrol-Rondelle Hanffaser-Rondelle Jeweils 100 Stück im Karton Nicht dafür vorgesehen Ersatz für einen WDVS-Dübel Abdeckung oberflächenbündig gesetzter Dübel Beliebige Kombination mit anderen Dämmstoffen Montage ohne passende Vertiefung Ausgleich zu tief gesetzter oder lockerer Dübel Die Rondelle immer passend zum Dämmstoff auswählen: Eine Mineralfaser-Rondelle gehört in eine geeignete Mineralfaserdämmplatte, eine Hanffaser-Rondelle in das freigegebene Hanfsystem und eine Polystyrol- beziehungsweise Dalmatiner-Rondelle in den entsprechenden EPS-Dämmstoff. Die Varianten sind nicht beliebig untereinander austauschbar. Was macht die Dämmstoff-Rondellen besonders? Materialgerechte Abdeckung Der versenkte Befestigungspunkt wird mit einem Rondellenmaterial geschlossen, das auf die verwendete Dämmplatte abgestimmt ist. Flächenbündiger Abschluss Richtig eingesetzt schließt die Rondelle bündig mit der Dämmstoffoberfläche ab und schafft eine gleichmäßige Grundlage für den weiteren Systemaufbau. Teil der versenkten Montage Die Rondelle wird erst nach der fachgerechten Verankerung des Dübels eingesetzt. Befestigungsfunktion und Standsicherheit übernimmt weiterhin der gewählte WDVS-Dübel. Welche Rondelle passt zu welchem Dämmstoff? Dalmatiner-Rondelle Für geeignete Caparol Dalmatiner-Dämmplatten aus grau-weiß kombiniertem Polystyrol. Art.-Nr. 305800 100 Stück Mineralfaser-Rondelle Für geeignete Fassadendämmplatten aus Mineralfaser beziehungsweise Mineralwolle. Art.-Nr. 318402 100 Stück Polystyrol-Rondelle Für geeignete weiße Fassadendämmplatten aus expandiertem Polystyrol, kurz EPS. Art.-Nr. 318288 100 Stück Hanffaser-Rondelle Für freigegebene Caparol Hanffaser-Dämmsysteme und dazu passende versenkte Befestigungen. Art.-Nr. 305943 100 Stück Passt die Rondelle zu deinem Projekt? Das Produkt passt, wenn … WDVS-Dübel versenkt montiert werden der verwendete Dübel für Rondellen vorgesehen ist der Dämmstoff eindeutig bekannt ist die passende Materialvariante gewählt wird die Rondelle flächenbündig eingesetzt werden kann Zuerst genauer prüfen, wenn … Dämmstoff oder Dübelsystem nicht bekannt sind der Dübel oberflächenbündig gesetzt wurde eine systemfremde Befestigung verwendet wird die vorhandene Vertiefung nicht zur Rondelle passt Rondelle oder Dämmstoff beschädigt sind So werden die Rondellen eingesetzt Dämmsystem bestimmen: Dämmstoff, Dübeltyp und vorgesehene Montageart anhand des freigegebenen Caparol Systemaufbaus prüfen. Passende Rondelle auswählen: Dalmatiner-, Mineralfaser-, Polystyrol- oder Hanffaser-Rondelle entsprechend der eingesetzten Dämmplatte verwenden. Dübel versenkt montieren: Den WDVS-Dübel mit dem dafür vorgesehenen Montage-Tool beziehungsweise Fräskopf nach seiner aktuellen Technischen Information setzen. Rondelle einsetzen: Die Rondelle gerade und flächenbündig in die vorbereitete Öffnung drücken. Sie muss fest sitzen, darf aber nicht zu tief in den Dämmstoff gedrückt werden. Ob die Vertiefung beim Einschrauben automatisch hergestellt oder vorab mit einem Rondellen-Fräskopf ausgeführt wird, hängt vom verwendeten Dübelsystem ab. Maßgeblich ist deshalb immer die Verarbeitungsvorgabe des tatsächlich eingesetzten Caparol Dübels. Typische Fehler vermeiden Falsche Materialvariante Eine Polystyrol-Rondelle nicht ungeprüft in Mineralfaser oder Hanf einsetzen. Rondelle und Dämmplatte müssen systemgerecht zusammenpassen. Rondelle sitzt locker Lockere Rondellen nicht mit PU-Schaum oder Dämmplattenkleber befestigen. Vertiefung, Werkzeug und gewählte Rondelle müssen stattdessen geprüft werden. Kein bündiger Abschluss Eine hervorstehende, schräg sitzende oder zu tief eingesetzte Rondelle erzeugt keine gleichmäßige Dämmstoffoberfläche und muss vor dem weiteren Aufbau korrigiert werden. Bedarf und Verpackung Eine Rondelle je versenktem Dübel Für jeden versenkt montierten Dübel wird eine passende Rondelle benötigt. Die erforderliche Menge entspricht daher der Anzahl der vorgesehenen versenkten Befestigungspunkte. 100 Stück je Karton Alle vier Varianten werden mit 100 Rondellen je Karton angeboten. Dübel, Montage-Tool und gegebenenfalls benötigter Fräskopf sind separate Systembestandteile. Häufige Fragen Sind alle vier Varianten austauschbar? Nein. Die Rondelle muss zum Dämmstoff und zum verwendeten Caparol Dübelsystem passen. Wird die Rondelle auch bei bündigen Dübeln benötigt? Nein. Dämmstoff-Rondellen sind für versenkte Dübel vorgesehen. Oberflächenbündig gesetzte Schraubdübel werden abhängig vom Dübelsystem mit einem passenden Stopfen verschlossen. Sind Dübel und Werkzeug enthalten? Nein. Der Karton enthält 100 Rondellen der gewählten Variante. Dübel und Montagewerkzeuge werden passend zum jeweiligen Dämmsystem separat ausgewählt. Technische Daten Produkttyp: Dämmstoff-Rondelle Anwendung: Abdeckung versenkter WDVS-Dübel Montage: flächenbündig in der Dämmstoffvertiefung Durchmesser laut aktueller Herstellerangabe: 60 mm Verpackungsinhalt: 100 Stück Varianten: Dalmatiner, Mineralfaser, Polystyrol und Hanffaser Bedarf: eine Rondelle je versenktem Dübel Dübel und Werkzeug nicht enthalten Nur innerhalb eines freigegebenen Dübelsystems einsetzen Trocken und vor Beschädigung geschützt lagern Montage- und Systemhinweis: Die Rondelle übernimmt keine Befestigungsfunktion. Tragfähigkeit, Dübellänge, Verankerung und Dübelanzahl werden ausschließlich durch das eingesetzte WDVS-Dübelsystem und die objektspezifische Planung bestimmt. Nur die für Dämmstoff und Dübel freigegebene Rondelle verwenden und flächenbündig einsetzen. Lockere Rondellen dürfen nicht ausgeschäumt oder eingeklebt werden.

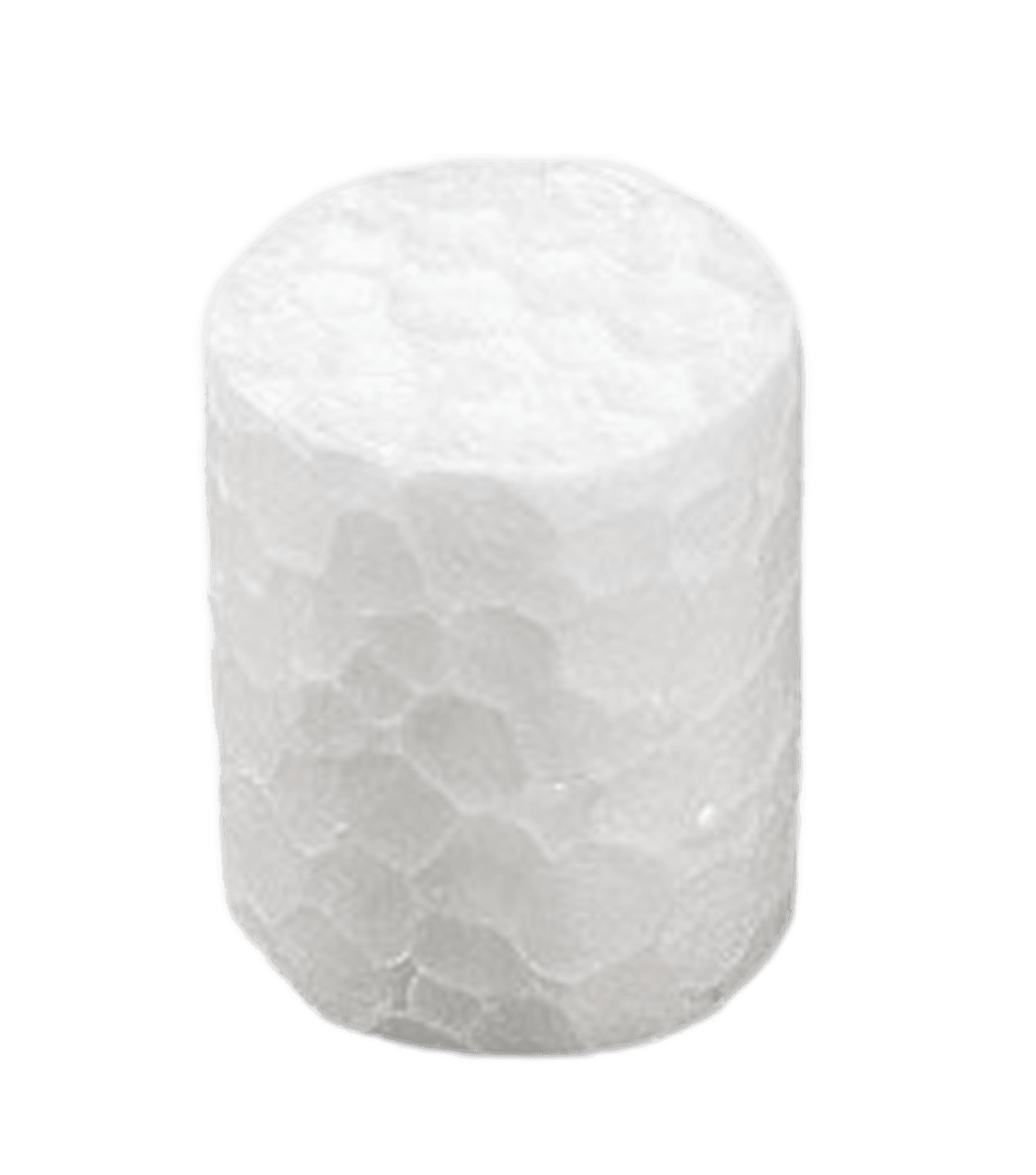

Stopfen zum Verschließen der Treibelement-Öffnung am Capatect Universaldübel 053. Wird der Dübel oberflächenbündig gesetzt, bleibt die Öffnung des Treibelements im Dübelteller frei. Der Dübelstopfen verschließt genau diese Öffnung. Eine Packung enthält 500 Stück. Wofür der Stopfen gedacht ist Die Technische Information Nr. 1053 beschreibt den Dübelstopfen ausschließlich über seinen Zweck: das Verschließen der Treibelement-Öffnung am Capatect Universaldübel. Dass der Stopfen bei oberflächenbündiger Setzung des Universaldübels 053 verwendet wird, geht aus der Produktseite des Herstellers und aus der Technischen Information des Capatect Universaldübels 053 hervor. Weitere Angaben zu Material, Farbe, Abmessung oder Verbrauch enthält die Technische Information Nr. 1053 nicht. Zuordnung zum Dübel Der Hersteller führt das Produkt auf seiner Produktseite als „Dübelstopfen für Universaldübel 053"; die zugehörige Technische Information trägt den Titel „Dübelstopfen für Schraubdübel Rondelle". Für das Setzen des Dübels selbst gilt die Technische Information des Capatect Universaldübels 053. Kennzeichnung und Sicherheit Sofern es sich um ein kennzeichnungspflichtiges Produkt handelt, sind laut Hersteller das Sicherheitsdatenblatt auf seiner Website und die Hinweise auf dem Gebinde-Etikett zu beachten. Auf der Produktseite des Herstellers ist für den Dübelstopfen kein Sicherheitsdatenblatt hinterlegt. Angaben zur Lagerung enthält die Technische Information nicht. Maßgeblich sind die aktuelle Technische Information (Nr. 1053, Stand 07/2024) und die Hinweise auf dem Gebinde.

Caparol Dübelteller IT 60/5 – 100 Stück Der Caparol Dübelteller IT 60/5 dient zur mechanischen Befestigung von Dämmplatten auf geeigneten Holzuntergründen. Seine Auflagefläche mit 60 mm Durchmesser verteilt die Befestigungskraft auf der Dämmplatte. Die passende Holzschraube ist nicht im Lieferumfang enthalten. Schraubenart und Schraubenlänge müssen zum Holzbauteil, zur Dämmstoffdicke und zum vorgesehenen Befestigungsaufbau passen. Aufbau und Abmessungen Dübelteller für separate Holzschrauben Tellerdurchmesser 60 mm Schraubendurchgangsloch 5,2 mm 100 Stück je Karton Geeignet für Befestigung von Dämmplatten Geeignete, tragfähige Holzuntergründe Verwendung mit passender Holzschraube Systemgerecht geplante Befestigungen Nicht dafür vorgesehen Verwendung ohne geeignete Holzschraube Befestigung in Beton oder Mauerwerk Nicht tragfähige oder beschädigte Holzplatten Schraubenauswahl nur nach dem Durchgangsloch Die Holzschraube muss separat ausgewählt werden: Das 5,2-mm-Durchgangsloch ist ein Maß des Dübeltellers. Es ersetzt nicht die Prüfung von Schraubendurchmesser, Schraubenlänge und erforderlicher Einbindetiefe im tragenden Holzbauteil. Was macht den Dübelteller IT 60/5 besonders? 60-mm-Auflagefläche Der Teller bildet eine Auflagefläche mit 60 mm Durchmesser auf der Dämmplatte. Schraube frei auswählbar Die Holzschraube kann entsprechend dem vorhandenen Holzbauteil und der benötigten Befestigungslänge festgelegt werden. Klares Einsatzgebiet Die Ausführung IT 60/5 ist zur Dämmplattenbefestigung auf geeigneten Holzuntergründen vorgesehen. Passt der Dübelteller zu deinem Projekt? Das Produkt passt, wenn … Dämmplatten auf einem Holzuntergrund befestigt werden der Untergrund ausreichend fest und tragfähig ist eine passende Holzschraube separat ausgewählt wird ein Tellerdurchmesser von 60 mm benötigt wird das Befestigungsbild bereits festgelegt wurde Zuerst genauer prüfen, wenn … Art oder Stärke des Holzbauteils unbekannt sind die benötigte Schraubenlänge nicht feststeht eine vollständige Dübeleinheit gesucht wird Beton oder Mauerwerk als Untergrund vorliegt Zweifel an der Tragfähigkeit bestehen Holzschraube und Montage richtig planen Untergrund prüfen: Holzart, Materialstärke und Tragfähigkeit des zur Verankerung vorgesehenen Bauteils bestimmen. Befestigungslänge ermitteln: Dämmstoffdicke, vorhandene Zwischenlagen und die erforderliche Einbindetiefe der Schraube berücksichtigen. Holzschraube auswählen: Nur eine für Untergrund und Befestigungsaufbau geeignete Schraube verwenden. Teller setzen: Den Dübelteller gleichmäßig auf der Dämmstoffoberfläche aufliegen lassen und die Schraube sicher im tragenden Holzbauteil verankern. Typische Fehler vermeiden Schrauben nicht mitbestellt Der Karton enthält ausschließlich die Dübelteller. Holzschrauben gehören nicht zum Lieferumfang. Lochmaß falsch verstanden Das 5,2-mm-Maß beschreibt nur die Durchgangsöffnung. Daraus lässt sich nicht allein die richtige Holzschraube ableiten. Teller zu tief angezogen Der Teller soll gleichmäßig aufliegen. Eine zu stark angezogene Schraube kann den Dämmstoff unnötig eindrücken oder beschädigen. Bedarf und technische Daten Produkttyp: Dübelteller Produktbezeichnung: IT 60/5 Anwendung: Dämmplattenbefestigung auf Holzuntergründen Tellerdurchmesser: 60 mm Schraubendurchgangsloch: 5,2 mm Verpackungsinhalt: 100 Stück Bedarf: ein Teller je Befestigungspunkt Holzschrauben: nicht enthalten Hersteller-Art.-Nr.: 305847 EAN: 4039161000020 Die benötigte Anzahl richtet sich nach dem eingesetzten Dämmsystem und dem objektspezifischen Befestigungsplan. Eine pauschale Stückzahl je Quadratmeter wird für den Dübelteller nicht angegeben. Häufige Fragen Ist die Holzschraube enthalten? Nein. Geliefert werden 100 Dübelteller. Die geeigneten Holzschrauben müssen separat ausgewählt und bestellt werden. Welche Schraube passt durch das 5,2-mm-Loch? Das Lochmaß allein genügt nicht zur Auswahl. Die Schraube muss auch zum Holzuntergrund, zur Dämmstoffdicke und zur erforderlichen Verankerung passen. Ist der Teller für Beton oder Mauerwerk geeignet? Nein. Diese Ausführung wird für die Dämmplattenbefestigung auf geeigneten Holzuntergründen geführt. Montage- und Systemhinweis: Der Dübelteller allein besitzt keine Befestigungsfunktion. Schraubenauswahl, Einbindetiefe, Telleranzahl und Befestigungsbild müssen zum verwendeten Dämmsystem und zum vorhandenen Holzuntergrund passen.

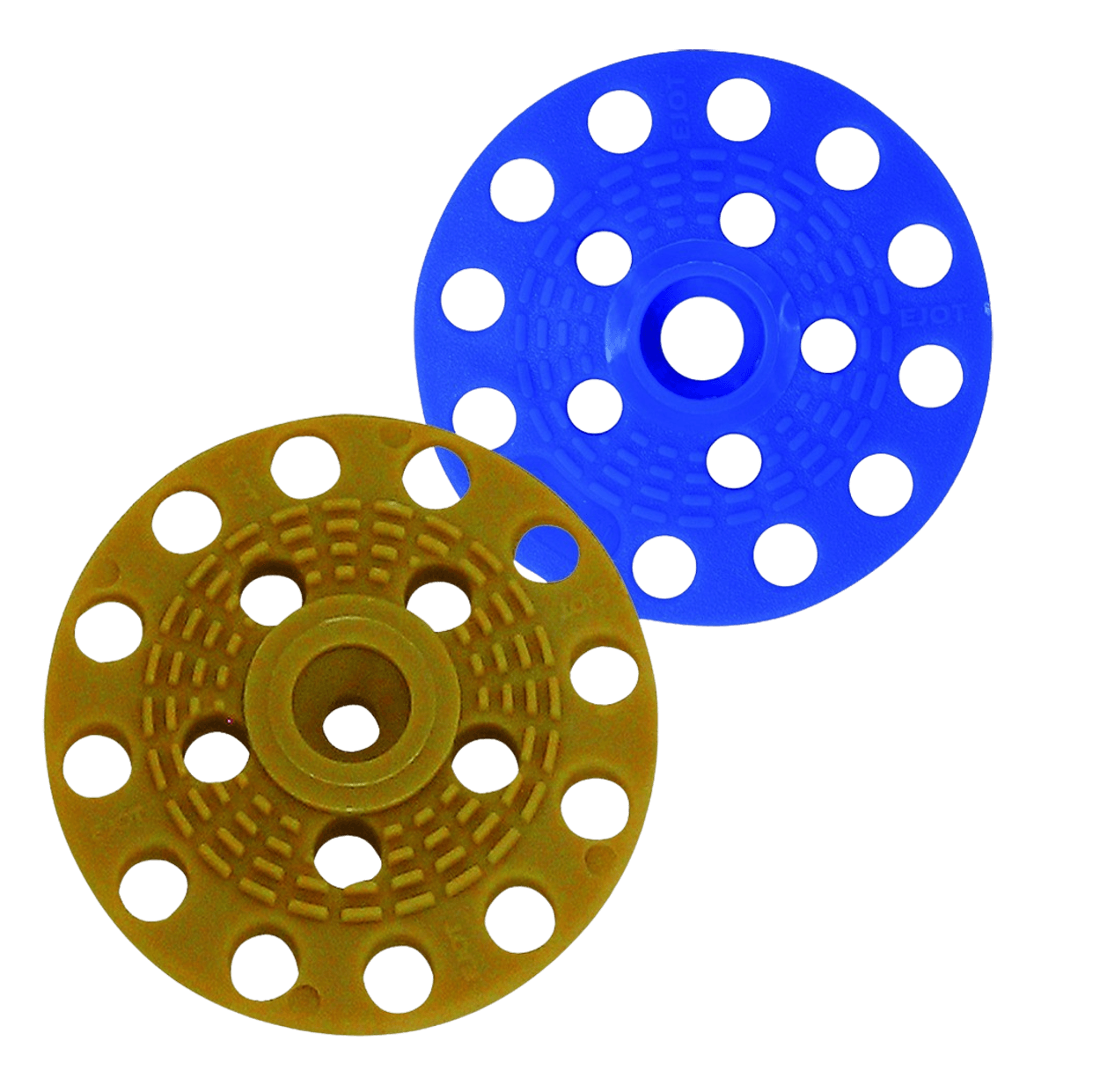

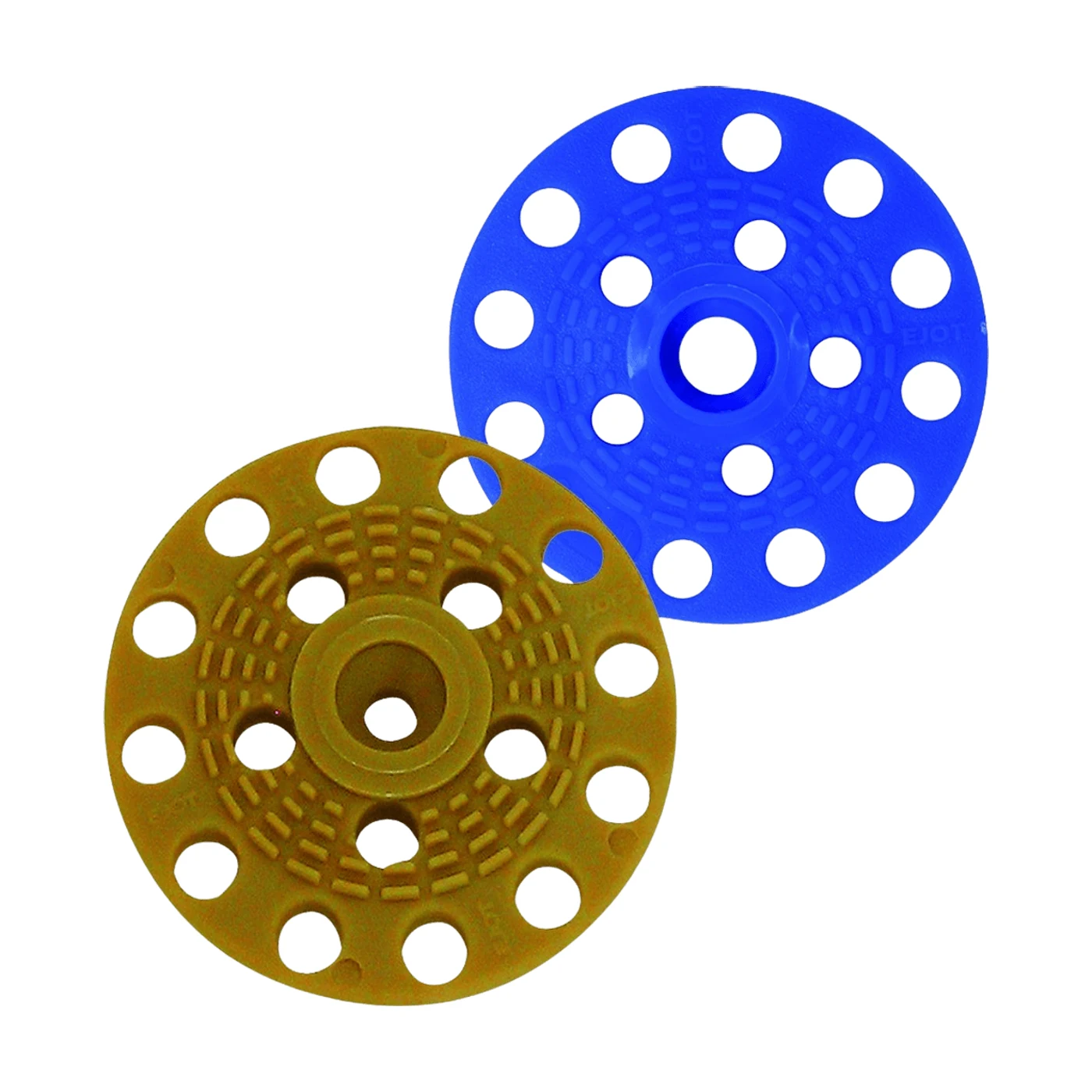

Caparol Dübelteller IT 60/8 – 100 Stück Der Caparol Dübelteller IT 60/8 dient zur mechanischen Befestigung von Dämmplatten auf geeigneten Holzuntergründen. Der Teller verteilt die Befestigungskraft auf einer Auflagefläche mit 60 mm Durchmesser. Die benötigte Holzschraube ist nicht im Lieferumfang enthalten. Sie muss passend zum Holzuntergrund, zur Dämmstoffdicke und zum vorgesehenen Caparol Systemaufbau ausgewählt werden. Aufbau und Abmessungen Dübelteller für separate Holzschrauben Tellerdurchmesser 60 mm Schraubendurchgangsloch 8,2 mm 100 Stück je Karton Geeignet für Befestigung von Dämmplatten Geeignete tragfähige Holzuntergründe Verwendung mit passender Holzschraube Systemgerechte WDVS-Befestigungen Nicht dafür vorgesehen Verwendung ohne Holzschraube Beliebige Schrauben ohne Eignungsprüfung Nicht tragfähige oder beschädigte Holzplatten Befestigung in Beton oder Mauerwerk Die passende Holzschraube ist entscheidend: Das 8,2-mm-Durchgangsloch bestimmt nicht automatisch die richtige Schraube. Schraubenart, Schraubenlänge und Einbindetiefe müssen zum tragenden Holzbauteil, zur Dämmstoffdicke und zum freigegebenen Systemaufbau passen. Was macht den Dübelteller IT 60/8 besonders? 60-mm-Auflagefläche Der Teller besitzt einen Außendurchmesser von 60 mm und bildet damit die Auflagefläche der Befestigung auf der Dämmplatte. Separate Schraubenauswahl Da keine Schraube vormontiert ist, kann die Holzschraube passend zum vorhandenen Holzbauteil und zur benötigten Befestigungslänge ausgewählt werden. Klares Einsatzgebiet Die Ausführung IT 60/8 ist für die Befestigung von Dämmplatten auf geeigneten Holzuntergründen vorgesehen. Passt der Dübelteller zu deinem Projekt? Das Produkt passt, wenn … Dämmplatten auf Holz befestigt werden der Holzuntergrund ausreichend tragfähig ist eine separate geeignete Holzschraube vorgesehen ist ein Tellerdurchmesser von 60 mm benötigt wird das Befestigungskonzept bereits festgelegt ist Zuerst genauer prüfen, wenn … Art oder Stärke des Holzuntergrunds unbekannt sind die erforderliche Schraubenlänge nicht feststeht eine vollständige Dübeleinheit gesucht wird ein mineralischer Untergrund vorhanden ist Dübelanzahl oder Befestigungsbild nicht geplant sind Holzschraube und Befestigung richtig auswählen Holzuntergrund bestimmen: Art, Stärke und Tragfähigkeit des tatsächlich zur Verankerung vorgesehenen Holzbauteils prüfen. Aufbau berücksichtigen: Dämmstoffdicke und vorhandene nicht tragende Zwischenlagen bei der Ermittlung der benötigten Schraubenlänge einbeziehen. Geeignete Holzschraube festlegen: Nur eine für Untergrund und System vorgesehene Schraube verwenden. Sie ist separat zu bestellen. Befestigung kontrollieren: Der Dübelteller muss gleichmäßig auf der Dämmstoffoberfläche aufliegen und die Schraube sicher im tragenden Holzbauteil greifen. Typische Fehler vermeiden Schraube nicht mitbestellt Im Karton befinden sich nur die Dübelteller. Die benötigten Holzschrauben gehören nicht zum Lieferumfang. Durchgangsloch falsch interpretiert Die Öffnung mit 8,2 mm ist ein Abmessungswert des Tellers. Sie ersetzt nicht die fachliche Auswahl der passenden Holzschraube. Untergrund nicht geprüft Zu dünne, beschädigte oder nicht tragfähige Holzbauteile bieten keine verlässliche Grundlage für die Befestigung. Bedarf und Verpackung Ein Teller je Befestigungspunkt Für jeden vorgesehenen Befestigungspunkt wird ein Dübelteller und eine passende Holzschraube benötigt. Keine pauschale Stückzahl je m² Die erforderliche Anzahl richtet sich nach dem eingesetzten Dämmsystem und dem objektspezifischen Befestigungsplan. Häufige Fragen Ist die Holzschraube enthalten? Nein. Der Karton enthält ausschließlich 100 Dübelteller. Die geeigneten Holzschrauben müssen separat ausgewählt werden. Bedeutet 8,2 mm, dass jede 8-mm-Schraube passt? Nein. Das Maß beschreibt nur das Durchgangsloch. Die Schraube muss zusätzlich für den Holzuntergrund und den vollständigen Befestigungsaufbau geeignet sein. Ist der Teller für Beton oder Mauerwerk geeignet? Diese Ausführung ist für die Befestigung von Dämmplatten auf geeigneten Holzuntergründen vorgesehen. Technische Daten Produkttyp: Dübelteller Produktbezeichnung: IT 60/8 Anwendung: Dämmplattenbefestigung auf Holzuntergründen Tellerdurchmesser: 60 mm Schraubendurchgangsloch: 8,2 mm Verpackungsinhalt: 100 Stück Holzschraube: nicht enthalten Hersteller-Art.-Nr.: 305848 EAN: 7612336178037 Montage- und Systemhinweis: Der Dübelteller allein besitzt keine Verankerungsfunktion. Tragfähigkeit, Schraubenauswahl, Einbindetiefe, Telleranzahl und Befestigungsbild müssen für das verwendete Dämmsystem und den vorhandenen Holzuntergrund festgelegt werden.

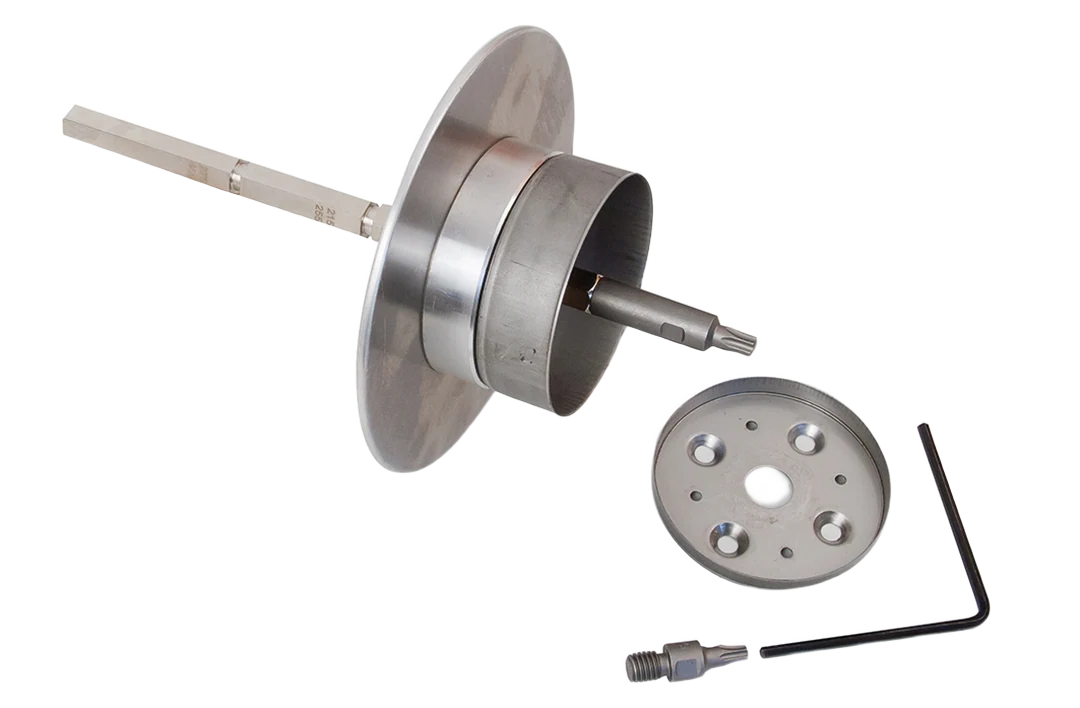

Setzwerkzeug zur versenkten Befestigung von Capatect Dämmplatten mit Capatect Universaldübel 053 und Capatect Schraubdübel Holz. Das Capatect Universaldübel-Tool Vario hat einen Durchmesser von 60 mm und einen patentierten Adapter mit Schnellverstellung, über den das Drehmoment übertragen und die Längeneinstellung arretiert wird. Das Set enthält neben dem Setzwerkzeug ein Schneideblech für PS/MW samt Ersatzblech, je einen langen Torx-Bit T30 und T25 sowie einen Imbusschlüssel SW3. Dübellänge einstellen Vor dem Setzen des Capatect Universaldübels 053 wird die passende Dübellänge am Tool eingestellt. Dafür ist eine Skalierung am Schaft angebracht; die Einstellung erfolgt über den patentierten Adapter mit Schnellverstellung. Dübel setzen Das Tool wird in den Bohrfutterhalter eines handelsüblichen Schraubgeräts eingespannt. Der Schraubbit wird auf die Dübelschraube angesetzt und langsam eingedreht. Der Schneidring schneidet das Dämmmaterial kreisrund vor, durch den Schraubenzug wird der Dämmstoff unter dem Dübelteller komprimiert. Die Aluscheibe begrenzt die Einschraubtiefe automatisch, so dass der Dübel gleichmäßig versenkt sitzt. Schraubdübel Holz Für das versenkte Setzen von Capatect Schraubdübel Holz muss der Ersatz-Bit TX25 M8x31 in das Montage-Tool eingeschraubt werden. Die Dübellänge ist laut Technischer Information so zu wählen, dass die Schraube mindestens > 12 mm bis > 35 mm im tragfähigen Untergrund greift. Ergänzende Teile Als Ergänzung nennt die Technische Information das Capatect PS bzw. MF Ersatzschneideblech (3 Stück je Karton), die Capatect Schneidkrone Hanf (1 Stück), den Ersatz-Bit für Universaldübel TX30 M8x53 (3 Stück) und den Ersatz-Bit für Schraubdübel Holz TX25 M8x31 (1 Stück). Damit lässt sich das Tool an EPS-, Mineralwolle- und Hanfdämmplatten anpassen. Angaben zur Lagerung enthält die Technische Information nicht. Maßgeblich sind die aktuelle Technische Information und die Hinweise auf dem Gebinde.

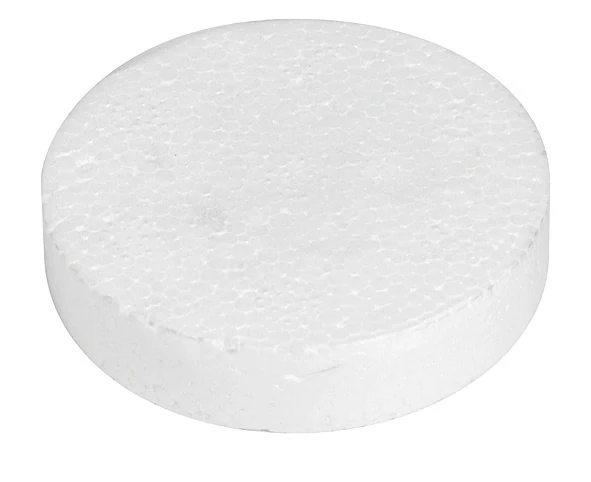

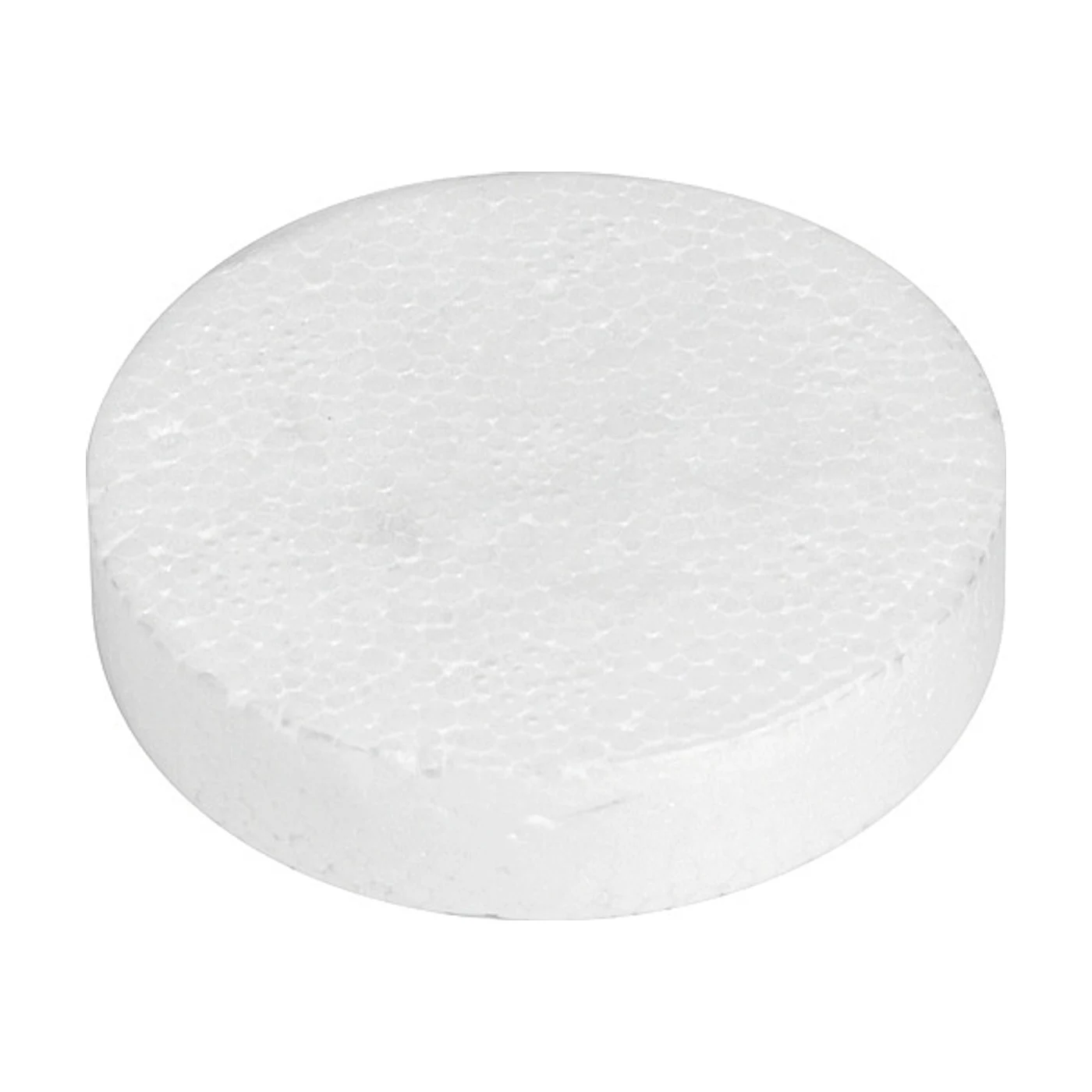

Dämmstoffrondellen zum Überdämmen tiefenversenkt gesetzter MIXFIX Schraubdübel STR U 2G, in EPS, Neopor oder Mineralwolle. Wird der Schraubdübel STR U mit dem Aufsatzwerkzeug versenkt gesetzt, entsteht über dem Dübelteller eine Vertiefung im Dämmstoff. Die Rondelle verschließt diese Vertiefung flächenbündig mit dem gleichen Dämmstoff wie die Platte. Laut Herstellerseite hat jede Rondelle 65 mm Durchmesser und 15 mm Dicke; der Karton enthält 100 Stück. Nach der Technischen Information des Schraubdübels sinkt die punktbezogene Wärmeleitfähigkeit des Dübels bei versenkter Montage auf 0,001 W/mK gegenüber 0,002 W/mK bei oberflächenbündiger Montage. Ausführung und Material Die Rondellen bestehen aus dem jeweiligen Dämmstoff: weißem EPS-F für weiße Fassadendämmplatten, grauem Neopor für Neopor-Platten und Mineralwolle für Putzträgerplatten. Laut Technischer Information des Schraubdübels sind die Flanken der Rondelle konisch ausgebildet, sodass sie sich leicht in das Loch einsetzen lässt und trotzdem sicher im Dämmstoff verklemmt. Einsatz und Montage Der Schraubdübel STR U 2G wird in das Bohrloch gesteckt und mit dem auf einen handelsüblichen Schrauber montierten Aufsatzwerkzeug eingedreht, bis der Tiefenanschlag auf der Dämmung aufsitzt. Die Schneidekante des Werkzeugs schneidet den Dämmstoff um den Dübelteller ein, der Teller drückt den darunterliegenden Dämmstoff zusammen. Nach dem Abziehen des Werkzeugs mit leichter Linksdrehung wird die entstandene Vertiefung mit der passenden Rondelle verschlossen. Bei versenktem Setzen beträgt die minimale Dämmstärke mit EPS-F-Dämmstoffen laut Technischer Information 80 mm; bei Mineralwolle-Putzträgerplatten ist Rücksprache mit dem Hersteller zur Mindestdämmstärke zu halten. Größen und Lieferumfang Jede Verpackung enthält 100 Rondellen mit 65 mm Durchmesser und 15 mm Dicke, passend zum Dübelteller mit 60 mm Durchmesser. Je versenkt gesetztem Dübel wird eine Rondelle benötigt; die Dübelanzahl je Quadratmeter ergibt sich aus der Bemessung nach ÖNORM B 6400. Lagerung Dämmstoffrondellen trocken lagern und vor Sonneneinstrahlung und mechanischer Beschädigung schützen, wie die zugehörigen Dämmplatten. Eine eigene Technische Information für die Rondellen liegt beim Hersteller nicht vor; maßgeblich sind die Herstellerseite und die Technische Information des Schraubdübels STR U 2G. Trocken und vor Sonne geschützt lagern. Maßgeblich sind die Angaben des Herstellers und die aktuelle Technische Information zum MIXFIX Schraubdübel STR U 2G (Stand 04/2020).

Vormontierter Schlagdübel mit bruchsicherem Stahlnagel für die zusätzliche mechanische Befestigung von MIXFIX Wärmedämmverbundsystemen. Der Schlagdübel H1 eco verankert außenseitige Wärmedämmverbundsysteme mit Putzschicht in Beton und Mauerwerk. Laut Technischer Information ist er in den Nutzungskategorien A und B einsetzbar, also in Beton, Kalksandvollstein, Mauerziegel sowie Vollblöcken aus Beton und Leichtbeton. Der Dübel wird oberflächenbündig gesetzt und ergänzt die Verklebung der Dämmplatten, wo eine Verdübelung nach ÖNORM B 6400 gefordert ist. Ausführung und Material Der H1 eco ist ein vormontierter Schlagdübel mit stabilem Stahlnagel, den die Technische Information als bruchsicher beschreibt. Er dient als zusätzliche Befestigung zur Verklebung. Die Auswahl, die Anzahl und die Anordnung der Dübel richten sich nach ÖNORM B 6400; vor dem Setzen ist zu prüfen, ob der Verankerungsgrund den charakteristischen Tragfähigkeiten entspricht. Dübellänge und Bohrloch Die Länge wird so gewählt, dass im tragenden Untergrund mindestens 25 mm Verankerungstiefe erreicht werden; im Shop stehen Längen von 95 bis 295 mm zur Wahl. Gebohrt wird erst nach ausreichender Erhärtung des Klebers und im Bereich des Klebebettes. Der Bohrerdurchmesser muss dem Nenndurchmesser des Dübelschaftes von 8 mm entsprechen. Schlagbohreinrichtung oder Bohrhammer nur bei Normalbeton und Vollziegel verwenden; MIXFIX Putzträgerplatten werden mit stillstehendem Bohrer durchstoßen. Die Bohrlöcher so anordnen, dass keine Bewehrung beschädigt wird. Anschlagtiefe für die Bohrtiefe: Dübellänge plus 10 bis 15 mm. Setzen und Kontrolle Die Dübel werden erst gesetzt, wenn der Kleber erhärtet ist, und oberflächenbündig eingeschlagen. Anschließend jeden Dübel auf festen Sitz prüfen. Gestauchte oder nicht festsitzende Dübel sind zu entfernen; daneben wird ein neuer gesetzt und das entstandene Loch mit gleichem Dämmstoff ausgestopft. Das Setzen erfolgt bei einer Untergrundtemperatur von mindestens 5 °C. Lieferumfang und Lagerung Jede Verpackungseinheit enthält 100 Dübel einer Länge. Die Technische Information nennt keinen pauschalen Verbrauch je Quadratmeter; die Dübelanzahl ergibt sich aus der Bemessung nach ÖNORM B 6400 und dem Untergrund. Wie alle Kunststoffdübel vor direkter Sonneneinstrahlung und mechanischer Beschädigung geschützt lagern. Trocken und vor Sonneneinstrahlung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

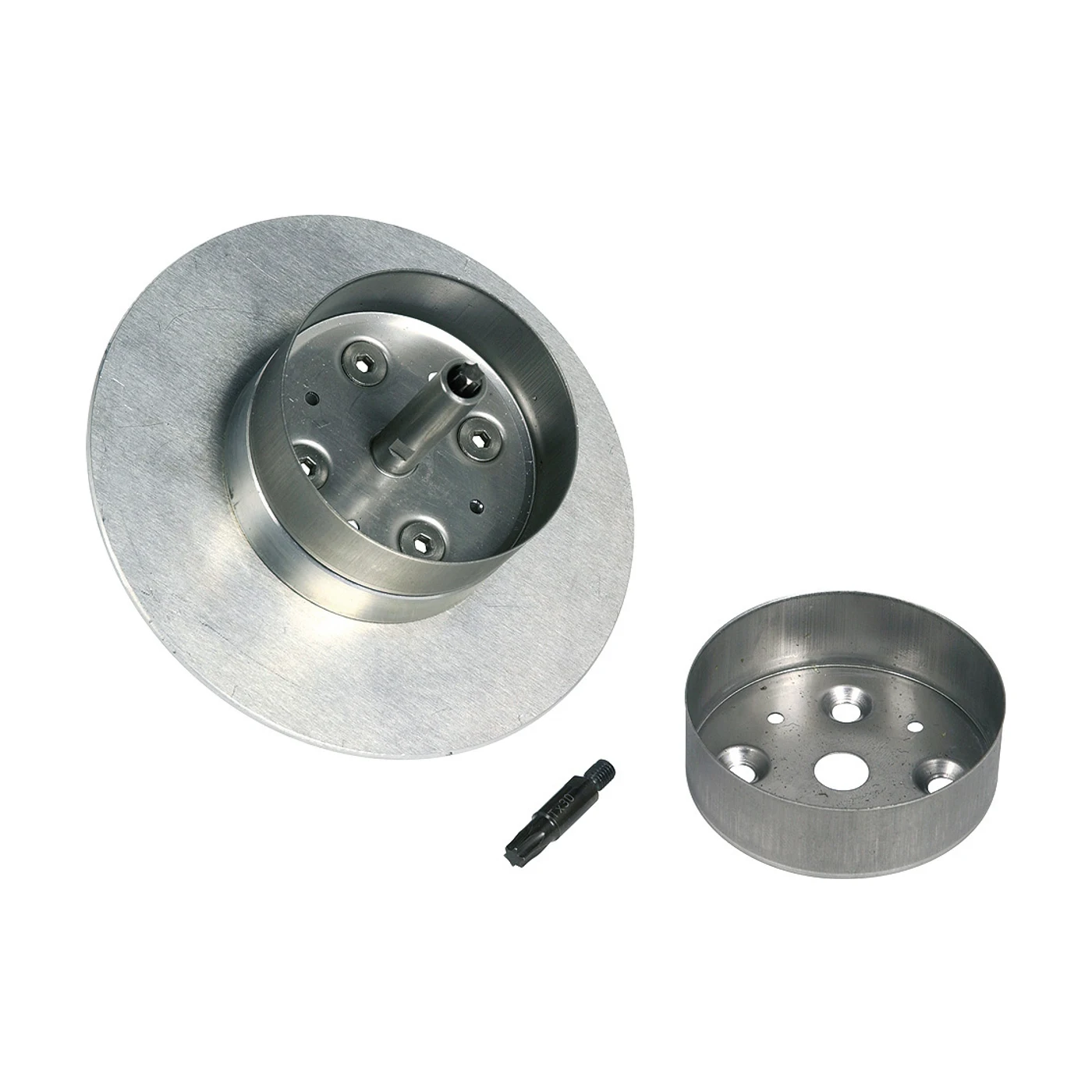

Universeller Schraubdübel für Hohl- und Vollbaustoffe, der mit allen Dämmplatten oberflächenbündig oder tiefenversenkt mit Rondelle gesetzt werden kann. Der Schraubdübel STR U 2G ist laut Technischer Information für Beton, Leichtbeton, Voll- und Hochlochziegel sowie Porenbeton zugelassen, also für die Nutzungskategorien A, B, C, D und E. Er wird mit einem handelsüblichen Bit Torx T40 eingedreht und bietet eine Setzkontrolle. Oberflächenbündig wird er mit dem Stopfen STRU verschlossen, tiefenversenkt mit einer Dämmstoffrondelle; dafür ist das MIXFIX Aufsatzwerkzeug notwendig. Dübellänge und Bohrloch Die Dübellänge wird so gewählt, dass im tragenden Untergrund mindestens 25 mm Verankerungstiefe erreicht werden, in Porenbeton mindestens 65 mm; der Hersteller führt Längen bis 455 mm, im Shop stehen 115 bis 295 mm zur Wahl. Gebohrt wird erst nach ausreichender Erhärtung des Klebers und im Bereich des Klebebettes. Der Bohrerdurchmesser muss dem Nenndurchmesser des Dübelschaftes von 8 mm entsprechen; Schlagbohreinrichtung oder Bohrhammer nur bei Normalbeton und Vollziegel, MIXFIX Putzträgerplatten werden mit stillstehendem Bohrer durchstoßen. Anschlagtiefe für die Bohrtiefe: Dübellänge plus 10 bis 15 mm. Setzen mit dem Aufsatzwerkzeug Der Dübel wird in das Bohrloch gesteckt und mit dem auf einen handelsüblichen Schrauber montierten MIXFIX Aufsatzwerkzeug eingedreht, bis der Tiefenanschlag auf der Dämmung aufsitzt. Die Schneidekante des Werkzeugs schneidet den Dämmstoff um den Dübelteller ein, der Teller drückt den darunterliegenden Dämmstoff zusammen. Das Werkzeug wird mit leichter Linksdrehung abgezogen und die Vertiefung mit der MIXFIX Rondelle verschlossen, deren konische Flanken sicher im Dämmstoff verklemmen. Versenkte Montage und Dämmstärke Bei versenktem Setzen beträgt die minimale Dämmstärke mit EPS-F-Dämmstoffen laut Technischer Information 80 mm; bei Mineralwolle-Putzträgerplatten ist zur Mindestdämmstärke unbedingt Rücksprache mit dem Hersteller zu halten. Als Zubehör nennt die Technische Information das Aufsatzwerkzeug STR U sowie die Rondellen EPS weiß, Neopor, Mineral und XS 022. Der Dübel wird bei einer Untergrundtemperatur von mindestens +5 °C gesetzt; die UV-Belastung des ungeschützten Dübels durch Sonneneinstrahlung darf höchstens 6 Wochen betragen. Lieferumfang und Bemessung Jeder Karton enthält 100 Dübel einer Länge. Die Technische Information nennt keinen pauschalen Verbrauch je Quadratmeter; die Anzahl und Anordnung der Dübel richten sich nach ÖNORM B 6400 und dem Verankerungsgrund. Die Dübel trocken und vor Sonneneinstrahlung geschützt lagern. Trocken und vor Sonneneinstrahlung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

Premium Line Dämmstoffmesser 410 / 270 mm Die 270mm lange Klinge besitzt einen Wellen und Sägeschliff. Dadurch eignet sich das Messer hervorragend zum schneiden von weichen und festen Dämmstoffen. Zum Schneiden von Glasfaser, Styropor, Dämm- und Schaumstoffen, Mineralwolle, Fasermaterial, Filz, Polystyrol, Pappe. Wellenschliff - für leichtes, weiches Material, z.B. Steinwolle. Sägeschliff - für dichtes und hartes Material, z.B. Styropor.    Wellenschliff für biegsame und weiche Dämmstoffe Sägeschliff für feste und harte Dämmstoffe Extra flache Klinge, gehärtet und poliert Aus rostfreiem Stahl gefertigt 2-Komponenten-Griff Lieferumfang inkl. Messerscheide mit Gürtelschlaufe   Unsere anwendungstechnischen Empfehlungen dienen der Unterstützung des Käufers bzw. Verarbeiters.Sie entbinden nicht davon, unsere Produkte grundsätzlich auf ihre Eignung für den vorgesehenen Anwendungszweck in eigener Verantwortung zu prüfen.
