Quadratmeter DämmstoffeCaparol Schraubdübel Holz – 100 Stück
Der Caparol Schraubdübel Holz dient zur zusätzlichen mechanischen Befestigung von Caparol Dämmplatten auf Außenwänden in Holzbauart. Er besteht aus einem weißen Polyamid-Dübelteller mit vormontierter, verzinkter Holzschraube.
Der 60-mm-Dübelteller kann oberflächenbündig oder im Dämmstoff versenkt montiert werden. Entscheidend sind ein tragfähiger Holzuntergrund, die passende Dübellänge und die für das jeweilige Holzbauteil vorgeschriebene Mindesteinbindetiefe.
Aufbau und Eigenschaften
- Polyamid-Dübelteller in Weiß
- Vormontierte, verzinkte Holzschraube
- Tellerdurchmesser 60 mm
- Schraubengewinde 6 mm
- Schraubenantrieb TX 25
- Bündige oder versenkte Montage
Geeignet für

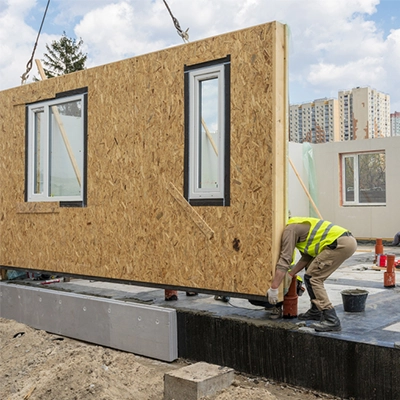

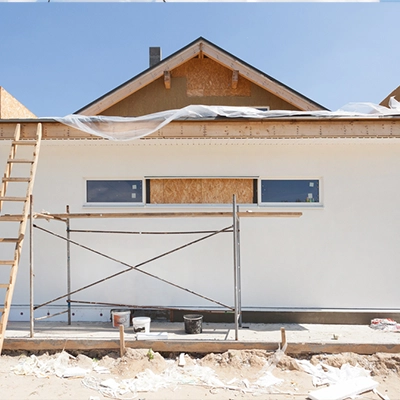

- Außenwände in Holzbauart
- Bretter aus Voll- und Nadelholz
- Vollholz und geeignete Schichtholzbauteile
- OSB-Platten
- Kunstharzgebundene Spanplatten
- Nutzungskategorie H gemäß ETA
Nicht dafür vorgesehen
- Beton und Mauerwerk
- Nicht tragfähige Holzplatten
- Untergründe mit zu geringer Materialstärke
- Montage ohne vollflächige Verklebung
- Dübelung in ein bereits erhärtetes Kleberbett
- Befestigung ohne ausreichende Einbindetiefe
Dübellänge und Einbindetiefe müssen zusammenpassen:
Die Schraube muss Dämmplatte und Kleberbett vollständig durchdringen
und anschließend ausreichend tief im tragenden Holzbauteil greifen.
Nicht tragende Zwischenlagen dürfen nicht als Einbindetiefe
angerechnet werden.
Was macht den Schraubdübel Holz besonders?
Zwei Montagearten
Der Dübelteller kann direkt bündig auf der Dämmstoffoberfläche sitzen oder mit dem passenden Caparol Montage-Tool ungefähr 20 mm tief versenkt werden.
Abgedeckter Schraubenkopf
Bei oberflächenbündiger Montage wird der Schraubenkopf mit dem beigelegten PS-Stopfen verschlossen. Dadurch bleibt der Befestigungspunkt sauber abgedeckt.
Versenkte Ausführung
Bei versenkter Montage wird die Öffnung mit einer zum Dämmstoff passenden Rondelle geschlossen. Die Montagetechnik arbeitet ohne Frässtaub.
Passt der Schraubdübel zu deinem Projekt?
Das Produkt passt, wenn …
- Caparol Dämmplatten auf einer Holzwand befestigt werden
- der Untergrund eben und ausreichend tragfähig ist
- die Dämmplatten vollflächig verklebt werden
- die Dübelung in das noch nasse Kleberbett erfolgen kann
- die erforderliche Dübellänge festgelegt wurde
- bündige oder versenkte Montage vorgesehen ist
Zuerst genauer prüfen, wenn …
- Art oder Stärke des Holzuntergrunds unbekannt sind
- Platten beschädigt, aufgeweicht oder gealtert sind
- nicht tragende Zwischenlagen vorhanden sind
- ein abweichendes Dämmsystem verwendet wird
- Dübellänge oder Befestigungsbild nicht festgelegt sind
- Zweifel an der Auszugfestigkeit bestehen
Mindesteinbindetiefe nach Holzuntergrund
Die erforderliche Gewindeeinbindung ist vom tragenden Holzbauteil abhängig. Maßgeblich ist die tatsächlich im tragfähigen Material erreichte Tiefe.
Voll- und Nadelholzbretter
Mindestens 24 mm.
Voll- und Schichtholz
Mindestens 35 mm.
OSB-Platten
Mindestens 15 mm.
Kunstharzgebundene Spanplatten
Mindestens 16 mm.
Orientierung für die Längenauswahl:
Dämmstoffdicke + tatsächliches Kleberbett + vorgeschriebene
Einbindetiefe ergeben die mindestens benötigte Dübellänge. Das
Ergebnis auf die nächste ausreichend lange verfügbare Variante
aufrunden.
So wird der Schraubdübel montiert
1. Dämmplatte verkleben
Die Dämmplatte nach dem freigegebenen Caparol-Systemaufbau vollflächig in das frische Kleberbett einlegen und eben ausrichten.
2. Dübel sofort setzen
Den Schraubdübel am vorgesehenen Befestigungspunkt ansetzen und noch vor dem Abbinden des Klebers in das tragende Holzbauteil einschrauben.
3. Befestigung kontrollieren
Der Teller muss korrekt sitzen und die Schraube sicher greifen. Dreht sie leer durch, besitzt der Dübel keine wirksame Befestigungsfunktion.
Bündige oder versenkte Montage
Oberflächenbündig
Die Schraube mit einem Schraubgerät und TX-25-Bit eindrehen, bis der Dübelteller bündig auf der Dämmstoffoberfläche sitzt. Anschließend den beigelegten PS-Stopfen in den Dübelschaft einsetzen.
Im Dämmstoff versenkt
Den Dübel mit dem passenden Caparol Montage-Tool ungefähr 20 mm tief setzen. Danach eine zum Dämmstoff passende Rondelle aus PS, Dalmatiner, Mineralwolle oder Hanf flächenbündig einsetzen.
Typische Fehler vermeiden
Schraube dreht leer
Findet die Schraube keinen ausreichenden Halt, darf der Befestigungspunkt nicht als wirksamer Dübel gewertet werden.
Rondelle sitzt locker
Lockere Dämmstoffrondellen niemals mit PU-Schaum einkleben. Rondellengröße, Öffnung und Zustand des Schneidrings prüfen.
Rondelle sitzt zu tief
Zu tief sitzende Rondellen wieder entfernen. Die entstandene Vertiefung darf nicht einfach mit Spachtelmasse aufgefüllt werden.
Bedarf und Zubehör
Verpackungsinhalt
Ein Karton enthält 100 Schraubdübel. Die PS-Stopfen für die oberflächenbündige Montage sind beigelegt.
Erforderliche Dübelanzahl
Die benötigte Anzahl je Quadratmeter richtet sich nach Systemzulassung, Windlastbemessung und objektspezifischem Befestigungsplan.
Zubehör für versenkte Montage
Zusätzlich werden das passende Caparol Montage-Tool und eine auf den verwendeten Dämmstoff abgestimmte Rondelle benötigt.
Lagerung und Transport
Die Schraubdübel trocken und vor Feuchtigkeit geschützt lagern. Kartons bis zur Verarbeitung geschlossen halten und Dübelteller, Schrauben sowie Stopfen vor Beschädigung und Verschmutzung schützen.
Häufige Fragen
Ist der Dübel für Beton oder Mauerwerk geeignet?
Nein. Diese Ausführung ist für geeignete Holzuntergründe der Nutzungskategorie H vorgesehen.
Wann wird der Schraubdübel gesetzt?
Unmittelbar nach dem vollflächigen Verkleben der Dämmplatte und noch während das Kleberbett nass ist.
Wie wird die richtige Dübellänge gewählt?
Dämmstoffdicke und Kleberbett zur vorgeschriebenen Einbindetiefe im tragenden Holzbauteil addieren und die nächste ausreichend lange Variante wählen.
Technische Daten
- Produkttyp: Schraubdübel für Holzuntergründe
- Anwendung: zusätzliche mechanische Dämmplattenbefestigung
- Einsatzbereich: Außenwände in Holzbauart
- Europäische Technische Bewertung: ETA-20/0670
- Nutzungskategorie: H
- Tellerdurchmesser: 60 mm
- Schraubengewinde: 6 mm
- Tellerelement: Polyamid
- Schraube: verzinkter Kohlenstoffstahl
- Schraubenantrieb: TX 25
- Montage: oberflächenbündig oder versenkt
- Versenktiefe mit Montage-Tool: ca. 20 mm
- Verpackungsinhalt: 100 Stück
- Lagerung: trocken und vor Feuchtigkeit geschützt
Montage- und Systemhinweis:
Dübellänge, Dübelanzahl und Befestigungsbild müssen zum zugelassenen
Caparol Dämmsystem, zum vorhandenen Holzbauteil und zum konkreten
Objekt passen. Bei Zweifeln an der Untergrundfestigkeit sind
Dübelauszugsversuche am Objekt erforderlich.
Beim versenkten Setzen vorsichtig mit dem Schneidring des Montage-Tools arbeiten. Aufgrund der scharfen Schneidkante besteht Verletzungsgefahr.
