Caparol Dalmatiner Action 037 Fassadendämmplatte Caparol Dalmatiner Action 037 ist eine formbeständige EPS-F-Fassadendämmplatte aus blockgeschäumtem, grau-weiß gesprenkeltem Polystyrol-Hartschaum. Sie ist für das Caparol Basic-Line Wärmedämm-Verbundsystem vorgesehen und besitzt eine Wärmeleitfähigkeit von 0,037 W/(mK). Die Platte ist 100 × 50 cm groß und in zahlreichen Dämmstoffdicken erhältlich. Sie wird auf geeigneten mineralischen Untergründen verklebt und abhängig von Untergrund, Systemgewicht und Objekt zusätzlich mechanisch befestigt. Aufbau und Eigenschaften EPS-F-Fassadendämmplatte Wärmeleitfähigkeit 0,037 W/(mK) Grau-weiß gesprenkelter Partikelschaum Abgelagert und formbeständig Diffusionsfähig Plattenformat 100 × 50 cm Geeignet für Caparol Basic-Line Wärmedämm-Verbundsystem Mineralische, neubaugleiche Untergründe Feste und tragfähige mineralische Altputze Tragfähige mineralische Altbeschichtungen Ebene, saubere und saugende mineralische Flächen Nicht dafür vorgesehen Sockel- und erdberührte Bereiche Nicht tragfähige oder verschmutzte Untergründe Verarbeitung außerhalb des abgestimmten Systems Klebemasse in den Plattenstößen Plattenfugen über 5 mm Kontakt mit aromatischen Lösemitteln Action 037 und Premium 031 sind nicht dasselbe Produkt: Dalmatiner Action 037 besitzt eine Wärmeleitfähigkeit von 0,037 W/(mK) und gehört zur Caparol Basic-Line. Dalmatiner Premium 031 gehört zur Top-Line und besitzt einen niedrigeren Lambda-Wert. Kleber, Dübel und Armierungsaufbau müssen zur jeweiligen Systemlinie passen. Was macht Dalmatiner Action 037 besonders? Formbeständiger EPS-Hartschaum Der blockgeschäumte und abgelagerte Partikelschaum ist auf eine formstabile Verarbeitung innerhalb des Basic-Line Systems ausgelegt. Wärmeleitfähigkeit 0,037 Die Wärmeleitfähigkeit von 0,037 W/(mK) ermöglicht einen zuverlässigen Wärmeschutz bei entsprechend geplanter Dämmstoffdicke. Diffusionsfähig Die Wasserdampf-Diffusionswiderstandszahl beträgt µ 20/50. Die Gesamtleistung hängt vom vollständigen Fassadenaufbau ab. Passt die Dämmplatte zu deinem Projekt? Das Produkt passt, wenn … ein Caparol Basic-Line WDVS ausgeführt wird eine EPS-F-Platte mit Lambda 0,037 benötigt wird der Untergrund mineralisch und tragfähig ist die erforderliche Dämmstoffdicke festgelegt wurde der vollständige Systemaufbau bekannt ist Zuerst genauer prüfen, wenn … der Untergrund nicht eindeutig mineralisch ist Altputz oder Altbeschichtung nicht sicher haftet größere Wandunebenheiten vorhanden sind eine Verwendung im Sockelbereich geplant ist Dübelung oder Befestigungsbild noch ungeklärt sind Format und Dämmstoffdicke auswählen Jede Platte ist 100 × 50 cm groß und deckt damit 0,5 m² ab. Rechnerisch werden zwei Platten je Quadratmeter Fassadenfläche benötigt. Zuschnitte, Gebäudeecken, Fenster- und Türöffnungen sowie Verschnitt zusätzlich berücksichtigen. Die aktuelle Produktreihe umfasst 30 Ausführungen von 1 bis 30 cm. Die benötigte Dicke richtet sich nach der energetischen Planung, dem vorhandenen Wandaufbau und den Anschlüssen an Fenster, Türen, Dach und angrenzende Bauteile. Untergrund und Verklebung Der Untergrund muss eben, sauber, tragfähig und frei von Verunreinigungen oder trennenden Stoffen sein. Lose Altbeschichtungen, schadhafte Putzbereiche, Hohlstellen und Mörtelgrate vor der Dämmplattenmontage fachgerecht entfernen oder ausbessern. Absandende oder mehlige mineralische Flächen bis zur festen Substanz reinigen und nach aktueller Systemvorgabe grundieren. Die systemzugehörige Klebemasse umlaufend als etwa 6 cm breiten Randwulst und mit drei handtellergroßen Klebepunkten in der Plattenmitte auftragen. Klebermenge und Steghöhe so anpassen, dass nach dem Andrücken mindestens 40 % Klebekontaktfläche erreicht werden. Nur so viel Klebemasse vorlegen, wie unmittelbar danach mit Dämmplatten belegt werden kann. Verlegung, Dübelung und Armierung Dämmplatten verlegen Die Platten von unten nach oben im Verband pressgestoßen verkleben, gut andrücken sowie flucht- und lotrecht ausrichten. Keine Klebemasse in die Plattenstöße bringen. Dübelung objektspezifisch prüfen Ob eine zusätzliche Verdübelung notwendig ist, hängt von Untergrund und Systemgewicht ab. Falls erforderlich, sind T- und W-Schema mit 6 bis 12 Dübeln je m² zulässig. Oberflächenbündige Dübelung ist möglich. Ab 8 cm Dämmstoffdicke kann die Platte mit einem geeigneten Dübelsystem auch versenkt befestigt werden. Vor der Armierung Plattenstöße vollflächig überschleifen und den Schleifstaub vollständig entfernen. Typische Fehler vermeiden Zu wenig Klebekontakt Nach dem Andrücken müssen mindestens 40 % der Plattenfläche mit dem tragfähigen Untergrund verbunden sein. Kleber in den Plattenstößen Klebemasse zwischen den Dämmplatten kann Wärmebrücken und sichtbare Stoßbereiche begünstigen. Die Platten sauber pressgestoßen verlegen. Fehlerhafte Plattenfugen Fugen unter 5 mm mit Caparol Füllschaum B1 schließen. Fugen über 5 mm sind nicht zulässig und mit passend zugeschnittenem Dämmstoff zu korrigieren. Bedarf und technische Daten Bedarf Der rechnerische Bedarf beträgt 1 m² Dämmplatte je 1 m² Fassadenfläche. Eine Platte deckt 0,5 m² ab. Zuschnitte, Öffnungen und Verschnitt zusätzlich einplanen. Produkttyp: EPS-F-Fassadendämmplatte Produktbezeichnung: Dalmatiner Action 037 Systemlinie: Caparol Basic-Line Plattenformat: 100 × 50 cm Dämmstoffdicken: 1 bis 30 cm Wärmeleitfähigkeit λD: 0,037 W/(mK) Rohdichte: ca. 15–18 kg/m³ Querzugfestigkeit: mindestens 150 kPa Diffusionswiderstandszahl µ: 20/50 Brandverhalten: Euroklasse E Während der Verarbeitung und Trocknung dürfen Untergrund- und Umgebungstemperatur nicht unter +5 °C liegen. Die Dämmplatten trocken, eben und vor Feuchtigkeit geschützt lagern und nicht über längere Zeit ungeschützt der UV-Strahlung aussetzen. Häufige Fragen Wie viele Platten werden je m² benötigt? Eine Platte besitzt 0,5 m² Fläche. Rechnerisch werden daher zwei Platten je Quadratmeter benötigt. Müssen die Platten immer gedübelt werden? Nein. Die Notwendigkeit hängt vom Untergrund, dem Systemgewicht und den geltenden Caparol Systemvorgaben ab. Ab wann ist versenkte Dübelung möglich? Ab einer Dämmstoffdicke von 8 cm kann die Platte mit einem geeigneten Dübelsystem versenkt befestigt werden. Verarbeitungs- und Systemhinweis: Dämmplatte, Klebemasse, Dübel, Armierung, Grundierung und Oberputz müssen als abgestimmtes Caparol Basic-Line Wärmedämm-Verbundsystem verarbeitet werden. Untergrund, Dämmstoffdicke und gegebenenfalls erforderliche Befestigung vor Beginn objektspezifisch festlegen.

Caparol Dalmatiner Premium 031 Fassadendämmplatte Caparol Dalmatiner Premium 031 ist eine formbeständige EPS-F-Fassadendämmplatte aus blockgeschäumtem, grau-weiß gesprenkeltem Polystyrol-Hartschaum. Mit einer Wärmeleitfähigkeit von 0,031 W/(mK) ist sie für das Caparol Top-Line Wärmedämm-Verbundsystem vorgesehen. Die Platte besitzt das Format 100 × 50 cm und ist in zahlreichen Dämmstoffdicken erhältlich. Sie wird auf tragfähigen mineralischen Untergründen verklebt und abhängig von Untergrund, Systemgewicht und Objekt zusätzlich verdübelt. Aufbau und Eigenschaften EPS-F-Fassadendämmplatte Wärmeleitfähigkeit 0,031 W/(mK) Grau-weiß gesprenkelter Partikelschaum Abgelagert und formbeständig Diffusionsfähig Plattenformat 100 × 50 cm Geeignet für Caparol Top-Line Wärmedämm-Verbundsystem Caparol Sockellösung WDVS Mineralische, neubaugleiche Untergründe Feste mineralische Altputze Tragfähige mineralische Altbeschichtungen Ebene und saugende mineralische Flächen Nicht dafür vorgesehen Nicht tragfähige oder verschmutzte Untergründe Beliebige Verwendung außerhalb des Caparol Systems Plattenstöße mit Klebemasse Fugen über 5 mm Kontakt mit aromatischen Lösemitteln Längerfristig ungeschützte UV-Belastung Premium 031 nicht mit Dalmatiner Action 037 verwechseln: Dalmatiner Premium 031 besitzt eine Wärmeleitfähigkeit von 0,031 W/(mK) und ist für das Caparol Top-Line System vorgesehen. Dämmplatte, Kleber, Dübel und Armierungsaufbau müssen zur gewählten Systemlinie passen. Was macht Dalmatiner Premium 031 besonders? Wärmeleitfähigkeit 0,031 Der Lambda-Wert von 0,031 W/(mK) ermöglicht einen hohen Wärmeschutz bei entsprechend geplantem Dämmstoffaufbau. Erhöhte Formbeständigkeit Der abgelagerte, blockgeschäumte Partikelschaum erfüllt erhöhte Anforderungen hinsichtlich Schwund und Formänderung. Blendfreie Verarbeitung Die grau-weiß gesprenkelte Oberfläche reflektiert Sonnenlicht weniger stark als eine durchgehend weiße Dämmplatte. Passt die Dämmplatte zu deinem Projekt? Das Produkt passt, wenn … ein Caparol Top-Line WDVS ausgeführt wird eine EPS-F-Platte mit Lambda 0,031 benötigt wird der Untergrund mineralisch und tragfähig ist die erforderliche Dämmstoffdicke festgelegt wurde der vollständige Systemaufbau bekannt ist Zuerst genauer prüfen, wenn … der Untergrund nicht eindeutig mineralisch ist Altputz oder Altbeschichtung nicht sicher haftet starke Wandunebenheiten vorhanden sind eine Verwendung im Sockelbereich geplant ist Dübelung und Befestigungsbild noch ungeklärt sind Format und Dämmstoffdicke auswählen Jede Dämmplatte ist 100 × 50 cm groß und besitzt damit eine Fläche von 0,5 m². Rechnerisch werden zwei Platten je Quadratmeter Fassadenfläche benötigt; Zuschnitte und Verschnitt sind zusätzlich einzuplanen. Die aktuelle Produktreihe umfasst 30 Ausführungen mit Dämmstoffdicken von 1 bis 30 cm. Die passende Stärke richtet sich nach der energetischen Planung, dem vorhandenen Wandaufbau und den Anschlüssen an Fenster, Türen, Dach, Sockel und andere Bauteile. Untergrund und Verklebung Der Untergrund muss eben, sauber, tragfähig und frei von Verschmutzungen oder trennenden Stoffen sein. Lose Beschichtungen, schadhafte Putzstellen, Hohlstellen und vorstehende Mörtelgrate vor der Dämmplattenmontage fachgerecht entfernen beziehungsweise ausbessern. Absandende oder mehlige mineralische Flächen bis zur festen Substanz reinigen und nach aktueller Systemvorgabe grundieren. Die systemzugehörige Klebemasse umlaufend als etwa 6 cm breiten Randwulst und mit drei handtellergroßen Klebepunkten in der Plattenmitte auftragen. Klebermenge und Steghöhe so anpassen, dass nach dem Andrücken mindestens 40 % Klebekontaktfläche erreicht werden. Nur so viel Klebemasse vorlegen, wie unmittelbar anschließend mit Dämmplatten belegt werden kann. Verlegung, Dübelung und Armierung Dämmplatten verlegen Die Platten von unten nach oben im Verband pressgestoßen verkleben, gut andrücken sowie flucht- und lotrecht ausrichten. Keine Klebemasse in die Plattenstöße bringen. Dübelung prüfen Ob eine zusätzliche Verdübelung erforderlich ist, hängt von Untergrund und Systemgewicht ab. Falls notwendig, sind T- und W-Schema mit 6 bis 12 Dübeln je m² zulässig. EPS-Platten können oberflächenbündig und ab 8 cm Dämmstoffdicke auch versenkt verdübelt werden. Vor der Armierung die gesamte Fassadenfläche überschleifen, Plattenstöße ebnen und den Schleifstaub entfernen. Typische Fehler vermeiden Zu wenig Klebekontakt Nach dem Andrücken müssen mindestens 40 % der Plattenfläche mit dem tragfähigen Untergrund verbunden sein. Kleber in den Plattenstößen Klebemasse zwischen den Platten kann Wärmebrücken und sichtbare Stoßbereiche begünstigen. Die Platten deshalb sauber pressgestoßen verlegen. Zu große Fugen Fugen unter 5 mm mit Caparol Füllschaum B1 schließen. Fugen über 5 mm sind nicht zulässig und mit passend zugeschnittenem Dämmstoff zu korrigieren. Bedarf und technische Daten Bedarf Der rechnerische Bedarf beträgt 1 m² Dämmplatte je 1 m² Fassadenfläche. Eine Platte deckt 0,5 m² ab. Zuschnitte, Öffnungen, Gebäudeecken und Verschnitt zusätzlich einplanen. Produkttyp: EPS-F-Fassadendämmplatte Produktbezeichnung: Dalmatiner Premium 031 Plattenformat: 100 × 50 cm Dämmstoffdicken: 1 bis 30 cm Wärmeleitfähigkeit λD: 0,031 W/(mK) Rohdichte: ca. 15–18 kg/m³ Querzugfestigkeit: mindestens 150 kPa Diffusionswiderstandszahl µ: 20/50 Brandverhalten: Euroklasse E Während der Verarbeitung und Trocknung dürfen Untergrund- und Umgebungstemperatur nicht unter +5 °C liegen. Die Platten trocken, eben und vor Feuchtigkeit geschützt lagern und nicht über längere Zeit ungeschützt der UV-Strahlung aussetzen. Häufige Fragen Wie viele Platten werden je m² benötigt? Eine Platte besitzt 0,5 m² Fläche. Rechnerisch werden daher zwei Platten je Quadratmeter benötigt. Müssen die Platten immer gedübelt werden? Nein. Die Notwendigkeit hängt vom Untergrund, dem Flächengewicht des Systems und den geltenden Systemvorgaben ab. Ab wann ist versenkte Dübelung möglich? Ab einer Dämmstoffdicke von 8 cm kann die Platte mit einem geeigneten Dübelsystem versenkt befestigt werden. Verarbeitungs- und Systemhinweis: Dämmplatte, Klebemasse, Dübel, Armierung, Grundierung und Oberputz müssen als abgestimmtes Caparol Wärmedämm-Verbundsystem verarbeitet werden. Untergrund, Dämmstoffdicke und Befestigung vor Beginn objektspezifisch festlegen.

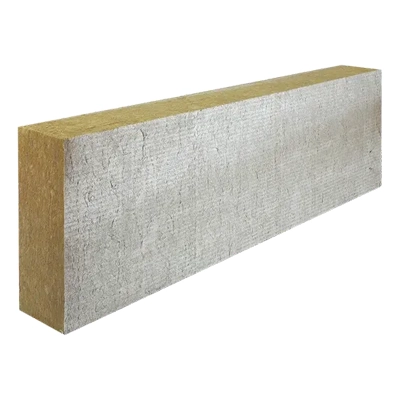

Caparol MF-Fassadendämmplatte 034 light K Die Caparol MF-Fassadendämmplatte 034 light K ist eine leichte, nichtbrennbare Mineralfaserplatte für geklebte und zusätzlich gedübelte Wärmedämm-Verbundsysteme. Mit der Wärmeleitfähigkeit 0,034 W/(mK) verbindet sie Wärmeschutz mit hoher Wasserdampfdurchlässigkeit. Die Platte ist beidseitig beschichtet und besitzt das Format 120 × 40 cm. Sie ist für tragfähige mineralische Untergründe vorgesehen und wird unabhängig vom Untergrund immer zusätzlich im W-Schema verdübelt. Aufbau und Eigenschaften Leichte Mineralfaser-Fassadendämmplatte Nichtbrennbar, Euroklasse A1 Wärmeleitfähigkeit 0,034 W/(mK) Beidseitig beschichtet Wasserabweisend und hoch diffusionsfähig Plattenformat 120 × 40 cm Geeignet für Caparol Wärmedämm-Verbundsysteme Mineralische, neubaugleiche Untergründe Feste, tragfähige mineralische Altputze Tragfähige mineralische Altbeschichtungen Ebene und saugende mineralische Flächen Geklebte und gedübelte Fassadendämmung Nicht dafür vorgesehen Sockel- und erdberührte Bereiche Nicht tragfähige oder verschmutzte Untergründe Montage ausschließlich durch Verklebung Verlegung mit Klebemasse in den Plattenfugen Ungeschützte Lagerung oder Verarbeitung bei Regen Beliebige Kombination außerhalb des Caparol Systems Klebeseite und Armierungsseite nicht verwechseln: Die vollständig weiß beschichtete Fläche zeigt nach außen und bildet die Armierungsseite. Die weiße Fläche mit beschichtungsfreien Streifen ist die Klebeseite und wird zum Untergrund ausgerichtet. Was macht die MF-Fassadendämmplatte besonders? Nichtbrennbar A1 Die Mineralfaserplatte ist nach EN 13501-1 der Euroklasse A1 zugeordnet und damit nichtbrennbar. Wärmeleitfähigkeit 0,034 Der Bemessungswert von 0,034 W/(mK) ermöglicht einen guten Wärmeschutz bei abgestimmten Dämmstoffdicken von 6 bis 30 cm. Hoch diffusionsfähig Mit einer Diffusionswiderstandszahl von ungefähr 1 ist die Platte besonders wasserdampfdurchlässig. Passt die Dämmplatte zu deinem Projekt? Das Produkt passt, wenn … ein nichtbrennbares Caparol WDVS geplant ist ein tragfähiger mineralischer Untergrund vorliegt eine Dämmstoffdicke von 6 bis 30 cm benötigt wird die Platten geklebt und zusätzlich gedübelt werden ein hoch diffusionsfähiger Aufbau gewünscht ist Zuerst genauer prüfen, wenn … der Untergrund nicht eindeutig mineralisch ist Altputz oder Altbeschichtung nicht sicher haftet starke Wandunebenheiten vorhanden sind das Dübelbild noch nicht festgelegt wurde die Fassade nicht zuverlässig vor Witterung geschützt wird Format, Dicken und Seitenzuordnung Das Plattenformat beträgt 120 × 40 cm und entspricht einer Fläche von 0,48 m² je Dämmplatte. Die aktuelle Produktreihe umfasst 13 Ausführungen mit Dämmstoffdicken von 6 bis 30 cm; weitere Stärken können laut Hersteller auf Anfrage erhältlich sein. Armierungsseite: vollständig weiß beschichtet Klebeseite: weiß mit beschichtungsfreien Streifen Plattenkern: braun-gelbe Mineralfaser Untergrund und Verklebung vorbereiten Der Untergrund muss eben, sauber, tragfähig und frei von haftungsmindernden Stoffen sein. Lose Anstriche, schadhafte Putzbereiche, Mörtelgrate und Hohlstellen vor der Dämmplattenmontage vollständig entfernen beziehungsweise fachgerecht ausbessern. Absandende oder mehlige mineralische Flächen bis zur festen Substanz reinigen und entsprechend der aktuellen Systemvorgabe grundieren. Auf der Klebeseite zunächst eine dünne Haftbrücke aus der systemzugehörigen Klebemasse vorspachteln und scharf abziehen. Bei der Rand-Wulst-Punkt-Methode umlaufend Klebemasse und in der Plattenmitte drei bis sechs handtellergroße Klebepunkte auftragen. Nach dem Andrücken müssen mindestens 40 % Klebekontaktfläche erreicht werden. Untergrundunebenheiten bis ungefähr ± 1 cm können im Kleberbett ausgeglichen werden. Wird die Klebemasse maschinell direkt auf den Untergrund aufgetragen und durchgekämmt, müssen mindestens 80 % Klebekontaktfläche entstehen. So werden die Dämmplatten verlegt Die Platten von unten nach oben im Verband und pressgestoßen verkleben. Jede Platte gut andrücken sowie flucht- und lotrecht ausrichten. Keine Klebemasse in die Plattenstöße bringen. Fugen unter 5 mm mit Caparol Füllschaum B1 schließen. Größere Fugen mit passend zugeschnittenem, artgleichem Dämmstoff korrigieren. Die verklebte Fassadenfläche bis zur weiteren Bearbeitung mit einem Gerüstschutznetz vor Feuchtigkeit, Wind und direkter Sonne schützen. Dübelung und Armierung Verdübelung im W-Schema Die Mineralfaserplatten müssen unabhängig vom Untergrund immer zusätzlich verdübelt werden. Zulässig ist ausschließlich das W-Schema mit 6 bis 12 Dübeln je m²; die genaue Anzahl richtet sich nach ÖNORM B 6400-1 und dem konkreten Objekt. Armierungsschicht Das Caparol Glasgewebe faltenfrei mit mindestens 10 cm Überlappung in den frischen Unterputz einbetten. Das Gewebe muss anschließend mit mindestens 2 mm beziehungsweise einem Drittel der gesamten Unterputzdicke überdeckt sein. Typische Fehler vermeiden Seiten vertauscht Die vollständig weiße Beschichtung gehört nach außen. Die gestreifte Klebeseite wird zum Untergrund ausgerichtet. Zu geringe Klebekontaktfläche Weniger als 40 % beziehungsweise 80 % Klebekontakt bei vollflächigem Untergrundauftrag entspricht nicht der vorgesehenen Verarbeitung. Unebenheiten überspachtelt Eine Ausgleichsschicht so dünn wie möglich halten. Hohe Gesamtschichtdicken und eine ungünstige Gewebelage können spätere Schäden an der Fassadenbeschichtung begünstigen. Bedarf und technische Daten Bedarf Eine Dämmplatte enthält 0,48 m² Materialfläche. Der rechnerische Bedarf beträgt 1 m² Dämmplatte je 1 m² Fassadenfläche. Fassadenecken, Öffnungen, Zuschnitte und Verschnitt zusätzlich berücksichtigen. Produkttyp: Mineralfaser-Fassadendämmplatte Plattenformat: 120 × 40 cm Dämmstoffdicken: 6 bis 30 cm Brandverhalten: Euroklasse A1 Wärmeleitfähigkeit: 0,034 W/(mK) Rohdichte: ca. 85 kg/m³ ± 15 % Diffusionswiderstandszahl: ungefähr 1 Querzugfestigkeit: mindestens 7,5 kPa Druckspannung bei 10 % Stauchung: mindestens 15 kPa Schmelzpunkt: über 1.000 °C Während der Verarbeitung und Trocknung müssen Untergrund- und Umgebungstemperatur zwischen +5 °C und +30 °C liegen. Paletten, Dämmplatten und angebrochene Bunde vor Feuchtigkeit, Verschmutzung, mechanischer Beschädigung und anderen schädigenden Einflüssen schützen. Häufige Fragen Welche Seite wird verklebt? Die weiß beschichtete Seite mit den beschichtungsfreien Streifen ist die Klebeseite und zeigt zum Untergrund. Müssen die Platten immer gedübelt werden? Ja. Eine zusätzliche Verdübelung ist unabhängig vom Untergrund immer erforderlich und ausschließlich im W-Schema auszuführen. Wie werden Plattenfugen geschlossen? Fugen unter 5 mm können mit Caparol Füllschaum B1 geschlossen werden. Größere Fugen sind mit artgleichem Dämmstoff auszubessern. Verarbeitungs- und Systemhinweis: Dämmplatte, Klebemasse, Dübel, Unterputz, Glasgewebe und Oberputz müssen als geprüftes Caparol Wärmedämm-Verbundsystem aufeinander abgestimmt sein. Die Fassadenfläche während der gesamten Verarbeitung zuverlässig vor Regen, Wind und direkter Sonneneinstrahlung schützen.

Caparol Sockeldämmplatte EPS-S 100 × 50 cm Die Caparol Sockeldämmplatte EPS-S ist eine geriffelte Wärmedämmplatte aus expandiertem Polystyrol für den Sockel- und Spritzwasserbereich von Wärmedämm-Verbundsystemen. Sie kann außerdem bei nicht drückendem Wasser bis maximal 85 cm unter das Geländeniveau geführt werden. Das Plattenformat beträgt 100 × 50 cm. Die passende Dicke richtet sich nach dem geplanten Wärmeschutz, dem Anschluss an die Fassadendämmung und dem vollständigen Sockel- beziehungsweise Abdichtungsaufbau. Aufbau und Eigenschaften Geriffelte Dämmplatte aus expandiertem Polystyrol Produktart EPS-S Plattenformat 100 × 50 cm Wärmeleitfähigkeit λD 0,035 W/(mK) Diffusionsfähig und formaldehydfrei Euroklasse E nach ÖNORM EN 13501-1 Geeignet für Sockelbereiche von Caparol WDVS Spritzwasserbeanspruchte Fassadenbereiche Mineralische, tragfähige Untergründe Feste mineralische Altputze und Altbeschichtungen Einbindung bis 85 cm unter Niveau Bereiche ohne drückendes Wasser Nicht dafür vorgesehen Beliebige Einbautiefen unter Gelände Bereiche mit drückendem Wasser Nicht tragfähige oder feuchte Untergründe Verlegung ohne abgestimmte Sockelabdichtung Fugen über 5 mm zwischen den Platten Kontakt mit aromatischen Lösemitteln Unter Niveau nur innerhalb der festgelegten Einsatzgrenze: Die Sockeldämmplatte darf bei nicht drückendem Wasser bis maximal 85 cm unter das Geländeniveau geführt werden. Für tiefer liegende Perimeterbereiche oder abweichende Wasserbeanspruchungen muss der vollständige Dämm- und Abdichtungsaufbau gesondert geprüft werden. Was macht die Sockeldämmplatte EPS-S besonders? Für beanspruchte Sockelbereiche Die Platte ist auf den Übergangsbereich zwischen Fassade, Spritzwasserzone und angrenzendem Erdreich abgestimmt. Geriffelte Oberfläche Die strukturierte Oberfläche unterstützt die Verbindung mit systemzugehörigen Klebe- und Armierungsmassen. Hohe mechanische Kennwerte Die Platte erreicht mindestens 150 kPa Zugfestigkeit senkrecht zur Plattenebene und mindestens 120 kPa Druckspannung bei 10 % Stauchung. Passt die Sockeldämmplatte zu deinem Projekt? Das Produkt passt, wenn … ein Caparol WDVS im Sockelbereich gedämmt wird eine geriffelte EPS-S-Dämmplatte benötigt wird der Untergrund mineralisch und tragfähig ist die Sockelabdichtung fachgerecht geplant ist keine Beanspruchung durch drückendes Wasser besteht eine Dicke zwischen 2 und 22 cm benötigt wird Zuerst genauer prüfen, wenn … die Wasserbeanspruchung nicht eindeutig bekannt ist die Dämmung tiefer als 85 cm unter Niveau geführt wird bituminöse oder andere Abdichtungen vorhanden sind der Untergrund absandet oder Hohlstellen aufweist der Anschluss an eine Perimeterdämmung ungeklärt ist ein systemfremder Kleber eingesetzt werden soll Lieferumfang je Dämmstoffdicke Jede Platte ist 100 × 50 cm groß und besitzt damit eine Fläche von 0,5 m². Der Packungsinhalt verändert sich abhängig von der gewählten Dämmstoffdicke. 2 bis 6 cm 2 cm: 12,5 m² je Packung 3 cm: 8,0 m² je Packung 4 cm: 6,0 m² je Packung 5 cm: 5,0 m² je Packung 6 cm: 4,0 m² je Packung 8 bis 14 cm 8 cm: 3,0 m² je Packung 10 cm: 2,5 m² je Packung 12 cm: 2,0 m² je Packung 14 cm: 1,5 m² je Packung 16 bis 22 cm 16 cm: 1,5 m² je Packung 18 cm: 1,0 m² je Packung 20 cm: 1,0 m² je Packung 22 cm: 0,5 m² je Packung Untergrund und Verklebung vorbereiten Der Untergrund muss eben, sauber, trocken, tragfähig und frei von haftungsmindernden Stoffen sein. Lose Anstriche, schadhafte Putzbereiche, Mörtelgrate und Hohlstellen vor der Verklebung entfernen beziehungsweise fachgerecht ausbessern. Absandende oder mehlige mineralische Flächen bis zur festen Substanz reinigen und entsprechend der aktuellen Systemvorgabe grundieren. Bei Zweifeln an der Tragfähigkeit ist mit der vorgesehenen Klebemasse eine Haftzugprüfung durchzuführen. Rand-Wulst-Punkt-Methode Die systemzugehörige Klebemasse umlaufend am Plattenrand und mit drei handtellergroßen Klebepunkten in der Plattenmitte auftragen. Nach dem Andrücken müssen mindestens 40 % Klebekontaktfläche erreicht werden. Maschinelle Verklebung Bei maschinellem Kleberauftrag ebenfalls mindestens 40 % Klebekontaktfläche herstellen. Nur so viel Fläche vorlegen, wie unmittelbar danach mit Dämmplatten belegt werden kann. So werden die Dämmplatten verlegt Den Sockel-, Abdichtungs- und Anschlussaufbau vor Beginn vollständig festlegen. Die systemzugehörige Klebemasse mit mindestens 40 % Klebekontaktfläche auftragen. Die Platten pressgestoßen ansetzen, gut andrücken sowie flucht- und lotrecht ausrichten. Keine Klebemasse in die Plattenstöße bringen. Fugen unter 5 mm mit Caparol Füllschaum B1 schließen. Fugen über 5 mm nicht ausschäumen, sondern die fehlerhafte Verlegung mit passend zugeschnittenem Dämmstoff korrigieren. Vor der Armierung Plattenstöße vollflächig überschleifen und den Schleifstaub vollständig entfernen. Dübelung und weiterer Systemaufbau Über der Geländeoberkante Ab 30 cm über Gelände ist eine Verdübelung erforderlich. Das Merkblatt nennt abhängig von System und Objekt 6 bis 12 Dübel je Quadratmeter. Bündig oder versenkt Eine oberflächenbündige Dübelung ist möglich. Ab 8 cm Dämmstoffdicke kann die Platte oberhalb des Spritzwasserbereichs auch versenkt verdübelt werden. Armierung, Grundierung und Oberputz werden anschließend mit den systemzugehörigen Caparol Produkten ausgeführt. Bei pastösen Strukturputzen ist grundsätzlich Caparol Putzgrund erforderlich; ausgenommen ist die Armierung mit Caparol CarbonSpachtel. Typische Fehler vermeiden Einsatzgrenze übersehen Die Platte nicht ungeprüft tiefer als 85 cm unter Niveau oder bei drückendem Wasser einsetzen. Zu wenig Klebekontakt Nach dem Andrücken müssen mindestens 40 % der Plattenfläche mit dem tragfähigen Untergrund verbunden sein. Fehlerhafte Plattenstöße Keine Klebemasse in die Fugen bringen. Fugen über 5 mm sind nicht zulässig und müssen mit passendem Dämmstoff korrigiert werden. Verbrauch und technische Daten Bedarf Der rechnerische Plattenbedarf beträgt 1 m² Dämmplatte je 1 m² Dämmfläche. Zuschnitte, Sockelecken, Anschlüsse und Verschnitt zusätzlich berücksichtigen. Produkttyp: Sockeldämmplatte EPS-S Material: expandierter Polystyrol-Partikelschaum Plattenformat: 100 × 50 cm Dicken: 2 bis 22 cm Wärmeleitfähigkeit λD: 0,035 W/(mK) Diffusionswiderstandszahl µ: 40/100 Zugfestigkeit senkrecht: mindestens 150 kPa Druckspannung bei 10 % Stauchung: mindestens 120 kPa Während der Verarbeitung und Trocknung dürfen Untergrund- und Umgebungstemperatur nicht unter +5 °C liegen. Die Platten trocken, eben und vor Feuchtigkeit geschützt lagern und nicht über längere Zeit ungeschützt der UV-Strahlung aussetzen. Häufige Fragen Wie tief darf die Platte unter Gelände reichen? Bei nicht drückendem Wasser maximal 85 cm unter das Geländeniveau. Wie groß darf eine Fuge sein? Fugen unter 5 mm können mit Caparol Füllschaum B1 geschlossen werden. Fugen über 5 mm sind nicht zulässig. Ab wann darf versenkt gedübelt werden? Ab 8 cm Dämmstoffdicke und nur oberhalb des Spritzwasserbereichs. Verarbeitungs- und Systemhinweis: Sockeldämmplatte, Klebemasse, Abdichtung, Dübelung, Armierung und Oberputz müssen als abgestimmtes Caparol System geplant werden. Besonders bei Anschlüssen an Gelände, Bauwerksabdichtung und vorhandene Perimeterdämmungen sind die aktuellen Sockeldetails und Verarbeitungsrichtlinien maßgeblich.

Mixfix Fassadendämmplatte 040 EPS-F Beachte: Dämmstoffe werden in Packungen ohne Paletten geliefert. Die Lieferkosten beinhalten keine Entladegebühren. Unsere Fahrer helfen dir gerne und kostenlos bei der Entladung der Dämmstoffbunde. Sollte bei der Lieferung niemand vor Ort sein und unser Fahrer muss die Ware alleine händisch abladen, so kalkuliere bitte 80€ p. Stunde für Entladegebühren die wir dir nachverechnen müssen. EPS Dämmplatten von MIXFIX garantieren ausgezeichnete Wärmedämmung und dauerhafte Produktqualität. Bewährte, wirtschaftlische EPS-F Dämmplatte für den Neubau sowie thermische Sanierungen. Made in Austria Dämmplatten, geprüft im Mixfix Wärmedämm-Verbundsystemen. Weiße, geschäumte Polystyrol-Fassadendämmplatte. WLZ 0,040 W/(mK)/ Lambda λ 0,040.  Mit Dämmplatten an der Außenwand reduziert sich im Winter der Wärmeverlust, während im Sommer eine Überhitzung vermieden wird. Außendämmplatten haben somit das ganze Jahr über einen positiven Effekt. Die Wärmeleitzahl (WLZ) trifft Aussagen über die Durchlassfähigkeit eines Materials in Bezug auf den Wärmestrom. Die Wärmeleitzahl ist ein Wert, der sich aus der Wärmeleitfähigkeit λ ergibt und immer kleiner als 1 ist. Vereinfacht bedeutet dies, je kleiner die WLZ, umso besser ist die Wärmedämmung. Dämmplatten WLZ 040 entsprechen einem Wert von 0,040 W/(mK. Solltest du ein gesamtes WDVS-Paket benötigen, so kannst du dies innerhalb von nur 2 Minuten über unseren Fassaden-Konfigurator erledigen. Lediglich die Quadratmeter eingeben und sofort einen aktuellen, rabattierten Gesamtpreis sehen. Gehe dazu auf die Hauptnavigation oben = Fassade = Fassadenkonfigurator / Mengenberechner. Benötigst du geringe Mengen und möchtest dir die Lieferkosten ersparen? Die Platten können alternativ nach Rücksprache in Wien abgeholt werden. Melde dich bitte bei unserem Kundendienst.   Produktbeschreibung Als Dämmplatte im Mixfix Wärmedämm-Verbundsystemen  Biologisch neutral, 100 % FCKW-, HFCKW-, HFKW-frei Brandverhalten EN 13501-1 E schwerentflammbar Wirtschaftlich, kostenbewusstes Fassadensystem Merkmale Befestigung geklebt oder geklebt-gedübelt  Nicht im Erdreich anwendbar Hoch wärmedämmend Leichter Zunschnitt Eigenschaften Alterungsbeständig Format 100x50cm Formbeständig Schwindfrei    Hinweise und Informationen zur Anwendung, der Lagerung, dem Transport und der Entsorgung unserer Artikel beachte bitte das technische Datenblatt. Verbrauchswerte sind Richtwerte. Mengenrechner dient zur unverbindlichen Orientierung. Alle Empfehlungen dienen zur Unterstützung. Sie entbinden nicht davon, die Produkte grundsätzlich auf Eignung in eigener Verantwortung zu prüfen.

MIXFIX Fassadendämmplatte grau NEOPOR 031 (EPS-F plus) Beachte: Dämmstoffe werden in Packungen ohne Paletten geliefert. Die Lieferkosten beinhalten keine Entladegebühren. Unsere Fahrer helfen dir gerne und kostenlos bei der Entladung der Dämmstoffbunde. Sollte bei der Lieferung niemand vor Ort sein und unser Fahrer muss die Ware alleine händisch abladen, so kalkuliere bitte 80€ p. Stunde für Entladegebühren die wir dir nachverechnen müssen. EPS Dämmplatten von MIXFIX garantieren ausgezeichnete Wärmedämmung und dauerhafte Produktqualität. Grauer, blockgeschäumter und expandierter Polystyrol-Partikelschaumstoff mit Graphit für eine hochleistungs Wärmedämmung von Fassaden für den Neubau sowie thermische Sanierungen. Made in Austria Dämmplatten, geprüft im Mixfix Wärmedämm-Verbundsystemen. Graue, geschäumte Polystyrol-Fassadendämmplatte mit Graphit. WLZ 0,031 W/(mK)/ Lambda λ 0,031.  Graphitmodifiziertes EPS erreicht bei gleicher Dämmstoffdicke eine um bis zu 25% bessere Dämmleistung als weißes EPS. Das bedeutet zum einen, dass auch mit einer geringeren Dicke die erforderliche Dämmwirkung erzielt werden kann. Mit Dämmplatten an der Außenwand reduziert sich im Winter der Wärmeverlust, während im Sommer eine Überhitzung vermieden wird. Außendämmplatten haben somit das ganze Jahr über einen positiven Effekt. . Solltest du ein gesamtes WDVS-Paket benötigen, so kannst du dies innerhalb von nur 2 Minuten über unseren Fassaden-Konfigurator erledigen. Lediglich die Quadratmeter eingeben und sofort einen aktuellen, rabattierten Gesamtpreis sehen. Gehe dazu auf die Hauptnavigation oben = Fassade = Fassadenkonfigurator / Mengenberechner. Benötigst du geringe Mengen und möchtest dir die Lieferkosten ersparen? Die Platten können alternativ nach Rücksprache in Wien abgeholt werden. Melde dich bitte bei unserem Kundendienst.   Produktbeschreibung Graphitmodifiziertes EPS bis zu 25% bessere Dämmleistung Als Dämmplatte im Mixfix Wärmedämm-Verbundsystemen  Biologisch neutral, 100 % FCKW-, HFCKW-, HFKW-frei Brandverhalten EN 13501-1 E schwerentflammbar Merkmale Sehr gute Dämmeigenschaften, die zu einem hohen Energieeinsparpotenzial führen Geringe Dicke der Dämmplatten, was Platz spart und eine dünnere Fassade ermöglicht Hohe Druckfestigkeit und Biegesteifigkeit, was zu einer stabilen und robusten Dämmung führt Feuchtigkeitsresistenz, die das Eindringen von Feuchtigkeit in die Dämmplatten reduziert und die Dämmwirkung aufrechterhält Eigenschaften Alterungsbeständig Format 100x50cm Formbeständig Wasserabweisend    Hinweise und Informationen zur Anwendung, der Lagerung, dem Transport und der Entsorgung unserer Artikel beachte bitte das technische Datenblatt. Verbrauchswerte sind Richtwerte. Mengenrechner dient zur unverbindlichen Orientierung. Alle Empfehlungen dienen zur Unterstützung. Sie entbinden nicht davon, die Produkte grundsätzlich auf Eignung in eigener Verantwortung zu prüfen.

MIXFIX Sockeldämmplatte EPS-P Beachte: Dämmstoffe werden in Packungen ohne Paletten geliefert. Die Lieferkosten beinhalten keine Entladegebühren. Unsere Fahrer helfen dir gerne und kostenlos bei der Entladung der Dämmstoffbunde. Sollte bei der Lieferung niemand vor Ort sein und unser Fahrer muss die Ware alleine händisch abladen, so kalkuliere bitte 80€ p. Stunde für Entladegebühren die wir dir nachverechnen müssen. Gelber, strukturierter, werkmäßig blockgeschäumter und expandierter Polystyrol- Partikelschaumstoff für die Wärmedämmung, geeignet für sämtliche MIXFIX Systeme. WLZ 0,035 W/(mK)/ Lambda λ 0,035. Die hochwertige Sockeldämmplatte 035 mit geprägter Oberfläche für eine optimale Dämmung mit Feuchtigkeits- und hoher Druckbelastung. Ab 10cm geschlitzt, spannungsfreie Oberfläche durch Entlastungsschlitze. Geschlitzte Seite nach außen verlegen. Die Wärmeleitzahl (WLZ) trifft Aussagen über die Durchlassfähigkeit eines Materials in Bezug auf den Wärmestrom. Die Wärmeleitzahl ist ein Wert, der sich aus der Wärmeleitfähigkeit λ ergibt und immer kleiner als 1 ist. Vereinfacht bedeutet dies, je kleiner die WLZ, umso besser ist die Wärmedämmung. Dämmplatten WLZ 035 entsprechen einem Wert von 0,035 W/(mK Solltest du ein gesamtes WDVS-Paket benötigen, so kannst du dies innerhalb von nur 2 Minuten über unseren Fassaden-Konfigurator erledigen. Lediglich die Quadratmeter eingeben und sofort einen aktuellen, rabattierten Gesamtpreis sehen. Gehe dazu auf die Hauptnavigation oben = Fassade = Fassadenkonfigurator / Mengenberechner. Benötigst du geringe Mengen und möchtest dir die Lieferkosten ersparen? Die Platten können alternativ nach Rücksprache in Wien abgeholt werden. Melde dich bitte bei unserem Kundendienst.   Produktbeschreibung Als Sockelschutz im MIXFIX Wärmedämm-Verbundsystemen  Biologisch neutral, 100 % FCKW-, HFCKW-, HFKW-frei Ab 10cm geschlitzt für spannungsfreie Oberflächen Brandverhalten EN 13501-1 E schwerentflammbar Merkmale In der Regel müssen Sockeldämmplatten gedübelt werden Schutz der Bausubstanz vor Feuchtigkeit und Frost Reduzierung von Wärmeverlusten an der Sockelfläche Verlängerung der Lebensdauer der Bausubstanz und Senkung der Instandhaltungskosten Eigenschaften Hoch wärmedämmend Format 100x50cm Formbeständig Wasserabweisend    Hinweise und Informationen zur Anwendung, der Lagerung, dem Transport und der Entsorgung unserer Artikel beachte bitte das technische Datenblatt. Verbrauchswerte sind Richtwerte. Mengenrechner dient zur unverbindlichen Orientierung. Alle Empfehlungen dienen zur Unterstützung. Sie entbinden nicht davon, die Produkte grundsätzlich auf Eignung in eigener Verantwortung zu prüfen.
