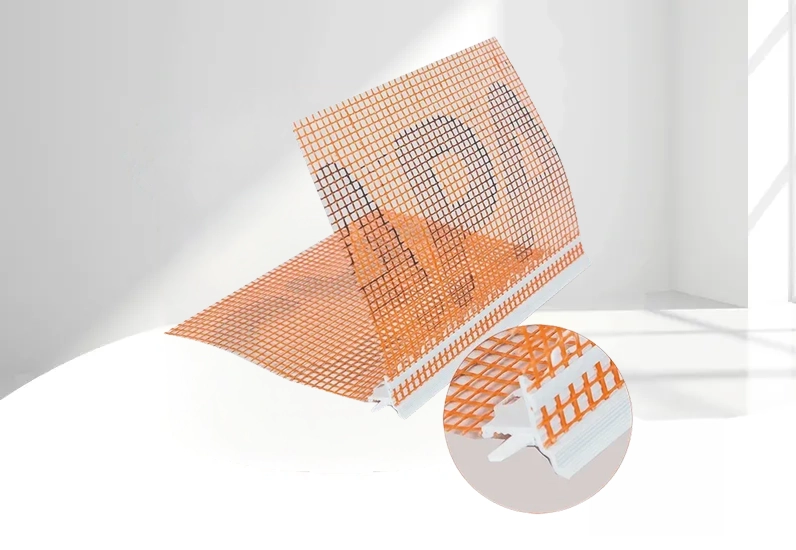

Kontrollierte Wasserableitung

• Ausgeformte Tropfkante
• Für horizontale WDVS-Abschlüsse
• Saubere und geradlinige Kantenausbildung
• Abzugkante für die Armierungsmasse
• Für 3 und 5 mm armierten Unterputz

Geeignet für

• Balkon- und Deckenuntersichten
• Durchfahrten
• Zurückspringende Fassaden
• Rollladenkastenabschlüsse
• Horizontale WDVS-Vorsprünge
• Übergänge zu senkrechten Fassadenflächen

Nicht dafür vorgesehen

• Abdichtung waagrechter Flächen
• Fensterbankanschlüsse ohne eigenes Abdichtungssystem
• Überbrückung konstruktiver Gebäudefugen
• Tragende oder statische Verbindungen
• Direkte Befestigung von Bauteilen
• Beschädigte oder dauerhaft verformte Profile

Definierte Abrisskante

Die Tropfnase unterbricht den Wasserlauf an der Bauteilkante. Dadurch soll Regen- und Ablaufwasser nach unten abtropfen, statt unkontrolliert an der senkrechten Fassadenfläche weiterzulaufen.

Exakte Profilstöße

Der durchgehende viereckige Steckschacht ermöglicht auch bei zugeschnittenen Profilstücken den Einsatz eines Verbindungsstiftes. Dadurch lassen sich benachbarte Profile fluchtgerecht ausrichten und gegen Verdrehen sichern.

Passende Eckelemente

Für Innen- und Außenecken stehen fertig verschweißte Systemelemente zur Verfügung. Damit können Eckbereiche ohne improvisierte Schnitte sauber und formgerecht ausgeführt werden.

Das Profil passt, wenn …

• eine waagrechte WDVS-Fläche senkrecht abschließt
• Wasser kontrolliert nach unten abgeleitet werden soll
• eine geradlinige sichtbare Putzkante benötigt wird
• mit 3 oder 5 mm armiertem Unterputz gearbeitet wird
• die Dämmstoffkante gerade ausgeführt werden kann
• systemzugehörige Armierungsmasse verwendet wird

Zuerst genauer planen, wenn …

• die horizontale Fläche kein ausreichendes Gefälle besitzt
• eine Abdichtungsebene an das Profil anschließen muss
• starke Bauteilbewegungen erwartet werden
• ein Brandschutz-Sonderdetail vorliegt
• unterschiedliche WDVS-Systeme zusammentreffen
• Wasser bereits hinter das Fassadensystem eindringt

Balkonuntersichten

Am äußeren Übergang von der gedämmten Untersicht zur senkrechten Fassadenfläche bildet das Profil eine geradlinige Tropfkante.

Durchfahrten

An Öffnungen und Durchfahrten unterstützt die Tropfnase eine kontrollierte Wasserableitung am Übergang zwischen Deckenfläche und senkrechter Außenwand.

Rollladenkastenabschlüsse

Bei einem fachgerecht geplanten überdämmten Rollladenkasten kann das Profil den unteren Putzabschluss mit definierter Tropfkantenausbildung herstellen.

1. Kante kontrollieren

Die Dämmstoffkante muss fest, sauber, gerade und fluchtgerecht verlaufen. Lose Teile, Kleberreste und größere Unebenheiten vor dem Profileinbau beseitigen.

2. Wasserführung prüfen

Vor der Montage kontrollieren, ob Wasser tatsächlich bis zur vorgesehenen Tropfkante geführt wird. Gegengefälle und wasserführende Fehlstellen müssen zuvor korrigiert werden.

3. Profilverlauf festlegen

Den Verlauf über die gesamte Kante festlegen und auf Fluchtgerechtigkeit prüfen. Ungenaue Profilstöße bleiben nach dem Verputzen sichtbar.

1. Vor der Flächenarmierung

Das Profil wird montiert, bevor die durchgehende Flächenarmierung ausgeführt wird. Dadurch kann es exakt an der Dämmstoffkante positioniert werden.

2. Armierungsmasse vorlegen

Die systemzugehörige Armierungsmasse beidseitig der Dämmplattenkante ausreichend breit und gleichmäßig auftragen.

3. Profil eindrücken

Das Tropfkantenprofil in die frische Armierungsmasse einsetzen, exakt ausrichten und gleichmäßig eindrücken. Die Tropfnase muss gerade und nach unten ausgerichtet sein.

4. Gewebe vollständig einbetten

Die 12,5 cm breite Gewebefahne faltenfrei in die frische Armierungsmasse einarbeiten. Das Gewebe darf nicht sichtbar an der Oberfläche liegen bleiben.

5. Profilstöße verbinden

Benachbarte Profile über den viereckigen Steckschacht mit den vorgesehenen Verbindungsstiften verbinden und fluchtgerecht ausrichten.

6. Armierungsmasse abziehen

Den armierten Unterputz gleichmäßig bis an den vorgesehenen Abzugsteg führen und sauber abziehen. Die eigentliche Tropfnase muss frei bleiben.

Mindestens 10 cm überlappen

Das anschließend eingearbeitete Caparol Flächengewebe muss den Gewebestreifen des Tropfkantenprofils um mindestens 10 cm überlappen.

Gewebe bis zur Tropfnase führen

Insbesondere im Bereich der Profilstöße das Flächengewebe bis an den Kunststoffwinkel der Tropfnase heranführen. Dadurch wird der kritische Stoßbereich zusätzlich armiert.

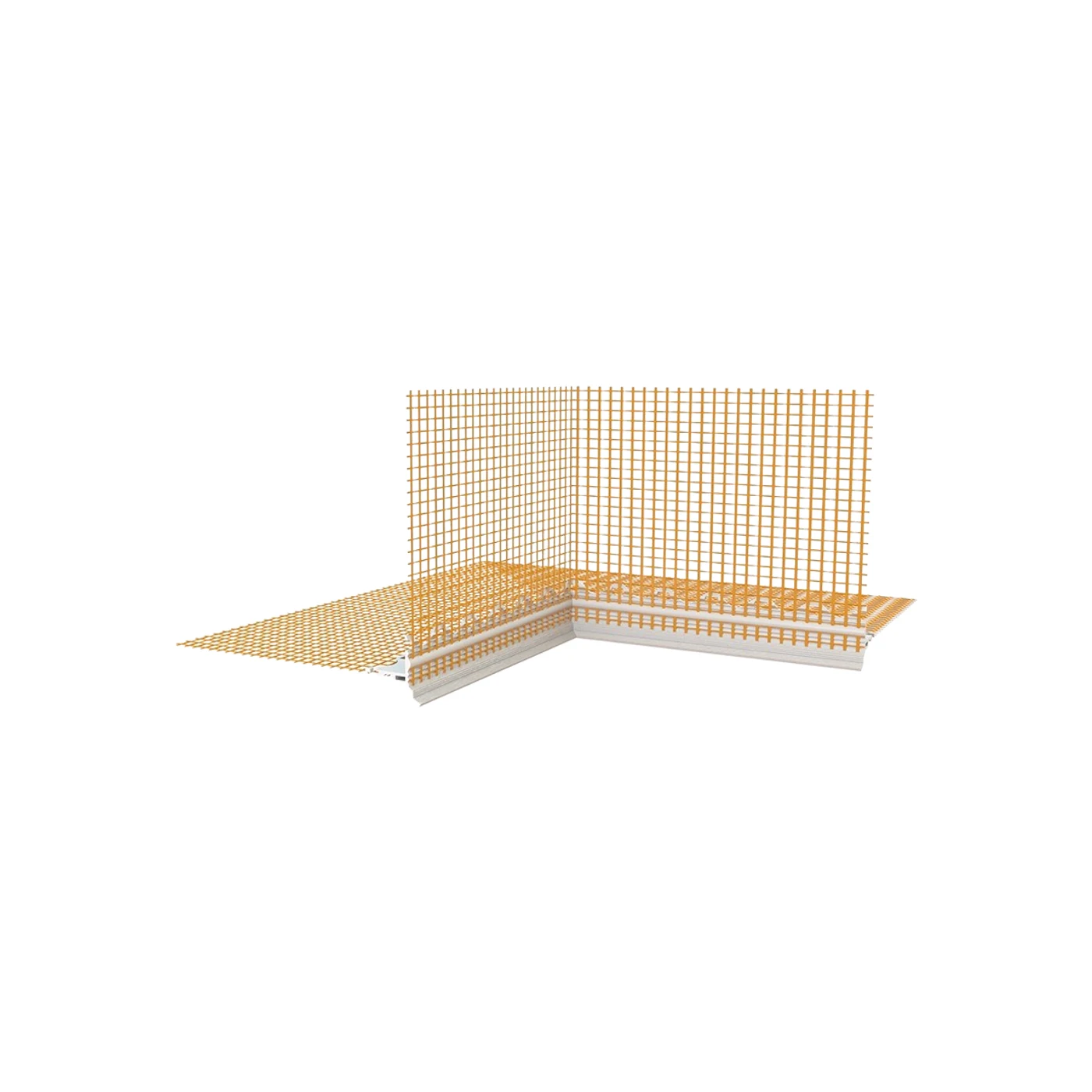

Vorgefertigte Innenecke

Für Innenecken steht ein fertig verschweißtes Eckelement mit beidseitig 12,5 cm Schenkellänge zur Verfügung. Es wird passend zu den geraden Profilstangen in die Armierungsmasse eingebettet.

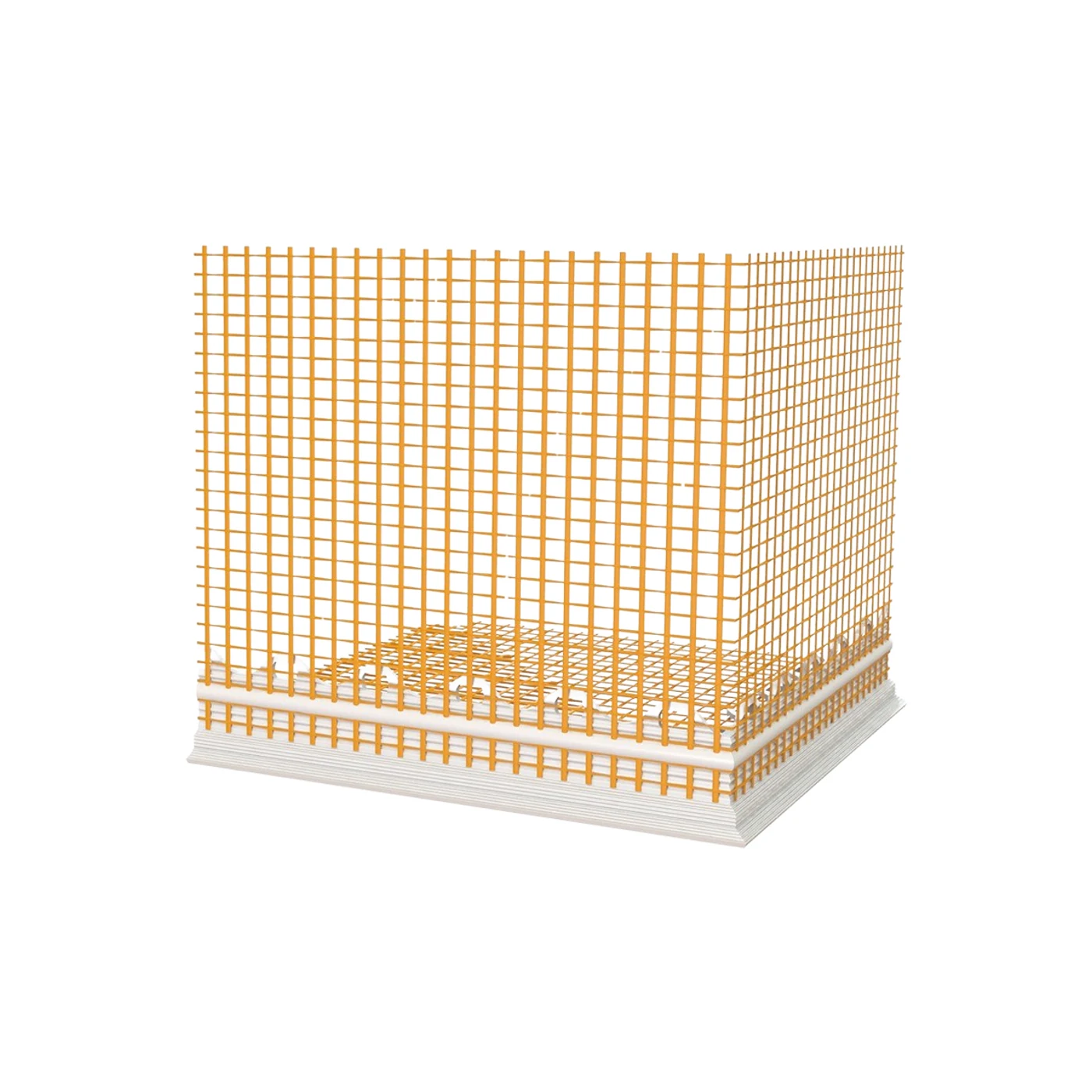

Vorgefertigte Außenecke

Das verschweißte Außeneck besitzt ebenfalls beidseitig 12,5 cm Schenkellänge und ermöglicht eine definierte Tropfkantenführung ohne improvisierten Gehrungsschnitt.

Tropfnase überputzt

Wird die Tropfkante mit Armierungsmasse oder Oberputz verschlossen, kann Wasser nicht mehr kontrolliert an der vorgesehenen Kante abtropfen.

Profil nicht fluchtgerecht

Bereits geringe Versätze zwischen zwei Stangen bleiben an der fertigen Putzkante sichtbar und können die gleichmäßige Wasserableitung beeinträchtigen.

Zu geringe Gewebeüberlappung

Wird das Flächengewebe nicht mindestens 10 cm überlappend angeschlossen, entsteht ein geschwächter Übergang mit erhöhtem Risiko für Rissbildung.

Profillänge

Eine Profilstange ist 2,5 m lang. Die benötigte Stückzahl ergibt sich aus der gesamten Länge der geplanten Tropfkante zuzüglich Zuschnitt und Reserve.

Rechnerischer Bedarf

Als Planungswert wird ungefähr ein laufender Meter Profil je laufendem Meter fertiger Tropfkante benötigt. Verschnitt, Passstücke und Eckelemente zusätzlich berücksichtigen.

Herstellerpackung

Eine vollständige Herstellerpackung enthält 25 Profilstangen mit insgesamt 62,5 laufenden Metern sowie zusätzlich 10 Verbindungsstifte.

Ist das Profil ausdrücklich aus PVC?

Das aktuelle technische Merkblatt bezeichnet es als Kunststoffwinkelprofil. Eine ausdrückliche Werkstoffangabe „PVC“ wird darin nicht genannt.

Muss das Flächengewebe überlappen?

Ja. Das nachfolgende Flächengewebe muss den Gewebestreifen des Profils um mindestens 10 cm überlappen.

Wie werden Profilstöße ausgerichtet?

Die viereckigen Steckschächte der Profile werden mit den vorgesehenen Verbindungsstiften verbunden. Dadurch wird ein Verdrehen im Stoßbereich vermindert.

Gibt es passende Eckelemente?

Ja. Passende verschweißte Innen- und Außenecken sind separat erhältlich. Die Schenkellänge beträgt beidseitig jeweils 12,5 cm.

Für welche Unterputzdicken ist es geeignet?

Der Abzugsteg ist für einen armierten Unterputz mit 3 oder 5 mm Schichtdicke ausgelegt.

Kann das Profil eine undichte Fläche sanieren?

Nein. Das Profil verbessert nur die Wasserableitung an der Kante. Ursachen für Feuchteeintritt und mangelhafte Abdichtungen müssen separat behoben werden.

• Produkttyp: Tropfkantenprofil mit Gewebe
• Profilform: Kunststoffwinkelprofil
• Anwendung: Wärmedämm-Verbundsysteme
• Profillänge: 2,5 lfm
• Gewebefahne: 12,5 cm
• Ausführung: Stangenware

• Abzugsteg für 3 und 5 mm armierten Unterputz
• Mindest-Gewebeüberlappung: 10 cm
• Stoßverbindung mit viereckigem Verbindungsstift
• 25 Profile je Herstellerpackung
• Gesamtlänge je Packung: 62,5 lfm
• Zusätzlich 10 Verbindungsstifte je Packung
