MIXFIX - EJOT Schraubdübel STR U 2G

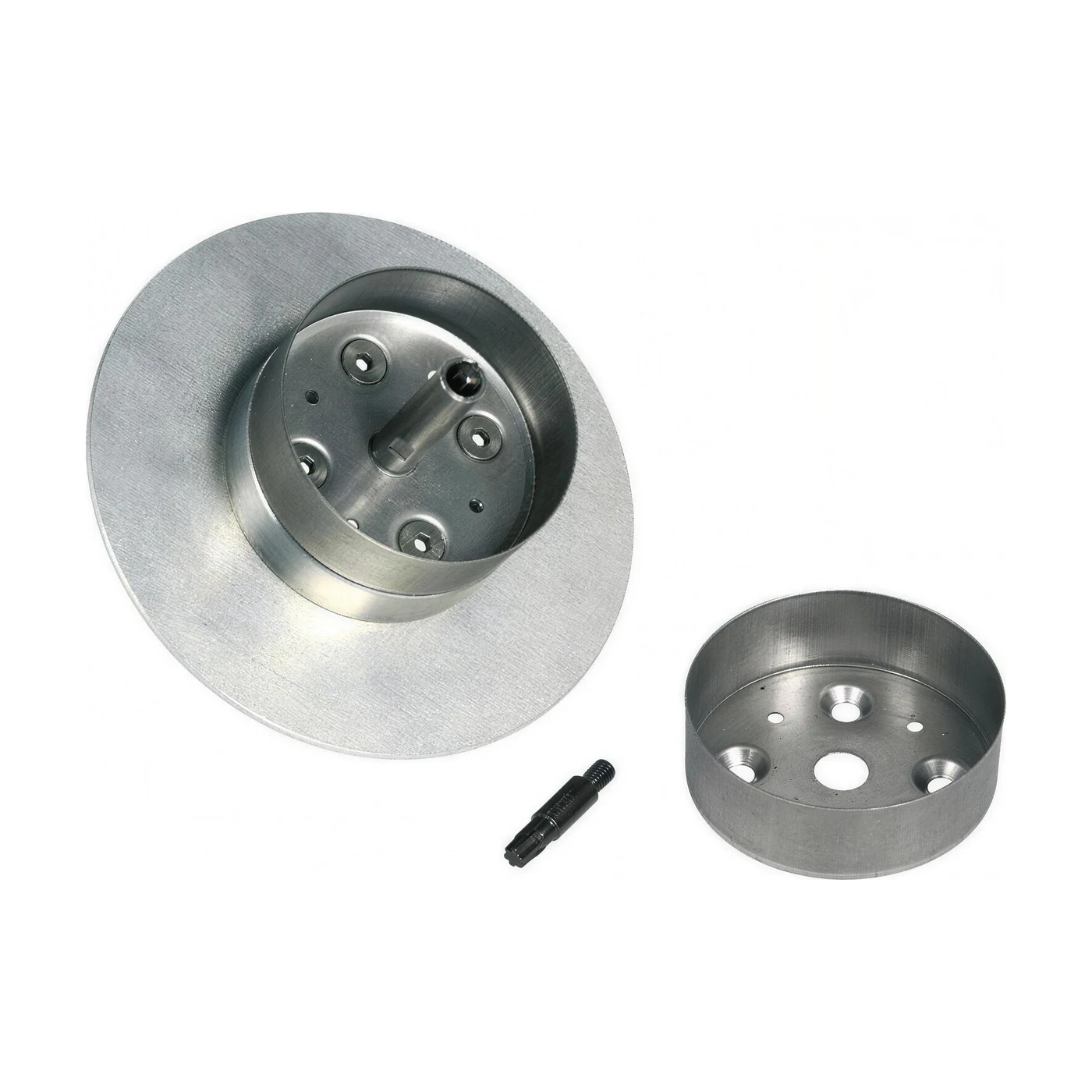

Aufsatzwerkzeug für die versenkte Montage der STRU-Schraubdübel mit anschließendem Verschluss durch eine Dämmstoffrondelle. Das Werkzeug wird von Mixfix als Aufsatzwerkzeug STRU geführt und dient laut Herstellerseite als Montagewerkzeug beim Einsatz der STRU Dübel als tiefenversetzter Dübel mit Rondelle. Beim Versetzen wird der Dübelteller in die Dämmplatte eingesenkt, die entstehende Vertiefung wird danach mit einer passenden Rondelle aus EPS, Neopor oder Mineralwolle verschlossen, sodass der Dübel unter der Armierungsschicht wärmebrückenarm und ohne Abzeichnung liegt. Geliefert wird das Werkzeug als Set. Ausführung und Material Der Hersteller beschreibt das Produkt als Aufsatzwerkzeug für die STRU-Dübelmontage; Angaben zu Material, Maßen und zur Set-Zusammensetzung macht die Herstellerseite nicht. Das Werkzeug wird auf den Schrauber aufgesetzt und übernimmt beim Eindrehen des Dübels das Einsenken des Tellers in die Dämmplatte. Einsatz Die Dübelung von Fassadendämmplatten erfolgt laut Mixfix frühestens 24 Stunden nach dem Kleben nach ÖNORM B 2259, B 6400-1 und B 6124. Bei der versenkten Montage wird der STRU-Dübel mit dem Aufsatzwerkzeug bündig in die Dämmplatte eingedreht; die Vertiefung über dem Dübelteller wird mit der zum Dämmstoff passenden Rondelle aus EPS, Neopor oder Mineralwolle geschlossen, bevor die Armierungsschicht aufgebracht wird. Die Angaben der Dübelzulassung und die Verarbeitungsrichtlinie des Wärmedämmverbundsystems sind einzuhalten. Pflege Das Werkzeug nach Gebrauch von Dämmstoff- und Mörtelresten reinigen und trocken lagern; verschlissene oder beschädigte Aufsätze nicht mehr verwenden, weil sie die Einsenktiefe verfälschen. Trocken lagern. Maßgeblich sind die Angaben auf der Herstellerseite und die Verarbeitungsrichtlinie des Wärmedämmverbundsystems.

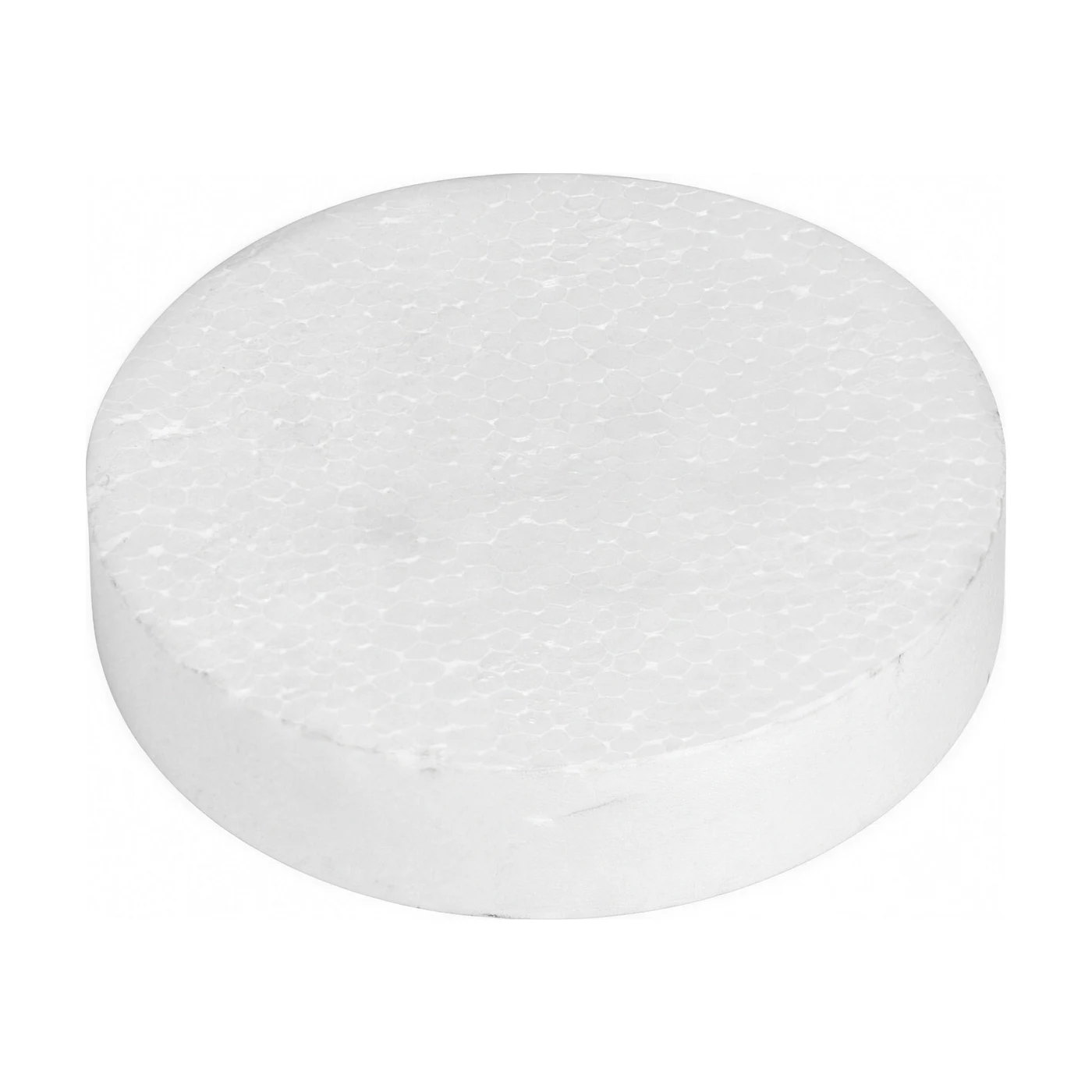

Dämmstoffrondellen zum Überdämmen tiefenversenkt gesetzter MIXFIX Schraubdübel STR U 2G, in EPS, Neopor oder Mineralwolle. Wird der Schraubdübel STR U mit dem Aufsatzwerkzeug versenkt gesetzt, entsteht über dem Dübelteller eine Vertiefung im Dämmstoff. Die Rondelle verschließt diese Vertiefung flächenbündig mit dem gleichen Dämmstoff wie die Platte. Laut Herstellerseite hat jede Rondelle 65 mm Durchmesser und 15 mm Dicke; der Karton enthält 100 Stück. Nach der Technischen Information des Schraubdübels sinkt die punktbezogene Wärmeleitfähigkeit des Dübels bei versenkter Montage auf 0,001 W/mK gegenüber 0,002 W/mK bei oberflächenbündiger Montage. Ausführung und Material Die Rondellen bestehen aus dem jeweiligen Dämmstoff: weißem EPS-F für weiße Fassadendämmplatten, grauem Neopor für Neopor-Platten und Mineralwolle für Putzträgerplatten. Laut Technischer Information des Schraubdübels sind die Flanken der Rondelle konisch ausgebildet, sodass sie sich leicht in das Loch einsetzen lässt und trotzdem sicher im Dämmstoff verklemmt. Einsatz und Montage Der Schraubdübel STR U 2G wird in das Bohrloch gesteckt und mit dem auf einen handelsüblichen Schrauber montierten Aufsatzwerkzeug eingedreht, bis der Tiefenanschlag auf der Dämmung aufsitzt. Die Schneidekante des Werkzeugs schneidet den Dämmstoff um den Dübelteller ein, der Teller drückt den darunterliegenden Dämmstoff zusammen. Nach dem Abziehen des Werkzeugs mit leichter Linksdrehung wird die entstandene Vertiefung mit der passenden Rondelle verschlossen. Bei versenktem Setzen beträgt die minimale Dämmstärke mit EPS-F-Dämmstoffen laut Technischer Information 80 mm; bei Mineralwolle-Putzträgerplatten ist Rücksprache mit dem Hersteller zur Mindestdämmstärke zu halten. Größen und Lieferumfang Jede Verpackung enthält 100 Rondellen mit 65 mm Durchmesser und 15 mm Dicke, passend zum Dübelteller mit 60 mm Durchmesser. Je versenkt gesetztem Dübel wird eine Rondelle benötigt; die Dübelanzahl je Quadratmeter ergibt sich aus der Bemessung nach ÖNORM B 6400. Lagerung Dämmstoffrondellen trocken lagern und vor Sonneneinstrahlung und mechanischer Beschädigung schützen, wie die zugehörigen Dämmplatten. Eine eigene Technische Information für die Rondellen liegt beim Hersteller nicht vor; maßgeblich sind die Herstellerseite und die Technische Information des Schraubdübels STR U 2G. Trocken und vor Sonne geschützt lagern. Maßgeblich sind die Angaben des Herstellers und die aktuelle Technische Information zum MIXFIX Schraubdübel STR U 2G (Stand 04/2020).

Graue Polystyrol-Fassadendämmplatte mit Graphit und einer Wärmeleitzahl von 0,031 W/mK für Neu- und Altbau. Die MIXFIX Neopor Fassadendämmplatte ist ein werkmäßig blockgeschäumter, expandierter Polystyrol-Partikelschaumstoff mit Graphit, FCKW-frei und laut Technischer Information diffusionsoffen, hochwärmedämmend, maßgenau, form- und alterungsbeständig sowie schwindfrei. Sie ist nach ÖNORM EN 13163 geprüft und Systembestandteil des MIXFIX Wärmedämmverbundsystems EPS gemäß ETAG 004. Optional gibt es die Platte mit einseitiger weißer SunProtect-Beschichtung als Schutz vor UV-Strahlung. Ausführung und Material Die Platte trägt die Bezeichnung EPS-F Neopor nach ÖNORM B 6000, ist silbergrau und wird foliert im Bund geliefert. Das Brandverhalten entspricht Euroklasse E nach ÖNORM EN 13501-1. Der Hersteller liefert Stärken von 2 bis 30 cm, Mehrstärken auf Anfrage. Untergrund und Verklebung Die Prüfung des Untergrundes erfolgt nach ÖNORM B 3346 bzw. B 2259; er muss tragfähig, trocken, sauber, staubfrei und frei von losen Teilen und Ausblühungen sein. Das Kleben erfolgt nach ÖNORM B 6400-1 unter Beachtung der Richtlinien der ÖAP (RL-SO, RL-AP) und der VAR 19 der Qualitätsgruppe WDVS, im MIXFIX System mit A.K.M Armierungs- und Klebemörtel. Der Untergrund darf nicht gefroren sein; Luft-, Material- und Untergrundtemperatur müssen während der Arbeit und der Abbindung über +5 °C liegen. Hinweise zur Ausführung Innenputz-, Estrich-, Spengler- und Dachdeckerarbeiten müssen abgeschlossen sein, weil das Mauerwerk nachträglich nicht durchfeuchtet werden darf. Anschlüsse, Öffnungen, Sohlbankverblechungen und Dachdurchdringungen sind dicht auszuführen. Graue Platten sind laut Technischer Information vor Sonneneinstrahlung zu schützen, zum Beispiel mit einem Gerüstschutznetz; vergilbte Dämmplatten dürfen nicht verwendet werden. Größen und Verbrauch Das Format beträgt 100 × 50 cm, je Quadratmeter werden 2 Platten benötigt. Die Bundinhalte laut Herstellerseite: 20 mm 12,5 m², 30 mm 8 m², 40 mm 6 m², 50 mm 5 m², 60 mm 4 m², 80 mm 3 m², 100 mm 2,5 m², 120 mm 2 m², 140 und 160 mm je 1,5 m², 180, 200 und 220 mm je 1 m². Bei Lagerung vor ultravioletter Strahlung, Witterungseinflüssen und mechanischer Beschädigung schützen; das Produkt ist nicht kennzeichnungspflichtig. Vor Sonne, Witterung und Beschädigung geschützt lagern. Maßgeblich sind die aktuelle Technische Information (Stand 04/2020) und die Hinweise auf der Verpackung.

Weiße EPS-F Fassadendämmplatte mit Wärmeleitzahl 0,040 W/mK als Dämmschicht des MIXFIX Wärmedämmverbundsystems EPS. Die MIXFIX Fassadendämmplatte EPS-F ist ein werkmäßig blockgeschäumter und expandierter Polystyrol-Partikelschaumstoff für die Wärmedämmung von Fassaden. Laut Produktdatenblatt ist sie diffusionsoffen, wärmedämmend, maßgenau, form- und alterungsbeständig, schwindfrei und schwer brennbar, geprüft nach ÖNORM EN 13163 und Systembestandteil des MIXFIX Wärmedämmverbundsystems EPS gemäß ETAG 004. Sie wird bei Neu- und Altbauten als Außenwand-WDVS an Fassaden eingesetzt; im Sockelbereich empfiehlt Mixfix Sockelplatten. Ausführung und Material Die Platte besteht aus expandiertem, luftgeschäumtem Polystyrolgranulat und ist frei von FCKW. Sie trägt die Bezeichnung EPS-F nach ÖNORM B 6000; die Leistungserklärung des Herstellers vom 09.06.2026 weist sie nach EN 13163 als L(2) – W(2) – T(1) – S(2) – P(3) – DS(N)2 – DS(70,-)1 – TR150 – BS100 – MU40 aus, mit einer Nennwärmeleitfähigkeit von 0,040 W/mK und Brandklasse E. Die Produktion wird laut Datenblatt fremdüberwacht. Einsatz und Verarbeitung Der Untergrund wird grundsätzlich nach ÖNORM B 3346 bzw. B 2259 geprüft und muss tragfähig, trocken, sauber, staubfrei und frei von losen Teilen und Ausblühungen sein; er darf nicht gefroren sein. Das Kleben der Dämmplatten erfolgt nach ÖNORM B 6400-1 unter Beachtung der Richtlinien der ÖAP (RL-SO, RL-AP) und der VAR 19 der Qualitätsgruppe WDVS; während der Arbeit und des Abbindevorgangs müssen Luft-, Material- und Untergrundtemperatur über +5 °C liegen. Innenputz-, Estrich-, Spengler- und Dachdeckerarbeiten müssen abgeschlossen sein, damit das Mauerwerk nicht nachträglich durchfeuchtet wird; Anschlüsse, Öffnungen, Sohlbankverblechungen und Dachdurchdringungen sind dicht auszuführen. Die Platten sind am Gerüst vor Sonneneinstrahlung zu schützen (Gerüstschutznetz), vergilbte Dämmplatten dürfen nicht verwendet werden. Größen und Maße Das Format beträgt 100 x 50 cm, je Quadratmeter werden zwei Platten benötigt. Der Hersteller liefert Dicken von 2 bis 26 cm; im Shop stehen 20, 30, 40, 50, 60, 80, 100, 120, 140, 160, 180, 200 und 220 mm zur Wahl, jeweils als foliertes Bund mit der zur Dicke gehörenden Fläche (zum Beispiel 12,5 m² bei 20 mm, 6 m² bei 40 mm, 2,5 m² bei 100 mm und 1 m² ab 180 mm). Pflege Bei der Lagerung vor ultravioletter Strahlung, Witterungseinflüssen und mechanischer Beschädigung schützen. Laut Produktdatenblatt ist die Platte nicht kennzeichnungspflichtig. Vor Sonne, Witterung und mechanischer Beschädigung geschützt lagern. Maßgeblich sind das aktuelle Produktdatenblatt (Stand 04/2020), die Leistungserklärung und die Hinweise auf der Verpackung.

SDS-Plus-Hammerbohrer TE-CX mit Vollhartmetallkopf und vier Schneiden für Bohrlöcher in Beton und bewehrtem Beton. Der Hilti Hammerbohrer TE-CX (SDS Plus, metrisch) ist Hiltis Hammerbohrer der Produktklasse Ultimate mit vier Hartmetallschneiden zum Bohren von Löchern in armiertem Beton. Das Einsteckende ist der Typ TE-C, der als SDS Plus bekannt ist; der Bohrer passt damit in Bohrhämmer mit SDS-Plus-Aufnahme. Im Shop stehen 23 Varianten mit Durchmessern von 5 bis 16 mm und Gesamtlängen von 120 bis 370 mm zur Auswahl. Ausführung und Material Der Bohrkopf besteht aus Wolframkarbid und hat vier Schneiden. Laut Hilti sorgt der Vollhartmetallkopf für weniger Verschleiß und mehr Löcher mit der für das Dübelsetzen erforderlichen Genauigkeit. Durch die Gradienten-Technologie des Kopfes kann der TE-CX laut Hilti durch Bewehrungsstäbe bohren, ohne zu blockieren. Die Vierfach-Förderwendel transportiert das Bohrmehl ab und hält den Bohrfortschritt laut Hilti über die gesamte Lebensdauer gleichmäßig. Die Dübelsetzindikator-Marke am Bohrkopf zeigt an, dass der Bohrer noch das für Dübel nötige Lochmaß erzeugt, solange die Kennzeichnung sichtbar ist. Einsatz Hilti nennt als Anwendungen Bohrlöcher für mechanische Dübel in bewehrtem und unbewehrtem Beton, Bohrlöcher für den nachträglichen Bewehrungsanschluss, Drainagelöcher zum Trocknen von Gebäuden sowie Durchbrüche für Rohre und Kabel. Als Untergrundmaterial sind bewehrter Beton, Beton, Ziegel und Mauerwerk angegeben, als Arbeitsmodus Hammerbohren. Der Bohrer wird in Bohrhämmern mit SDS-Plus-Aufnahme eingesetzt. Größen/Maße Angegeben sind Durchmesser, Gesamtlänge und Arbeitslänge. In der Hilti-Bezeichnung steht die Zahl nach dem Schrägstrich für die Gesamtlänge in Zentimetern, zum Beispiel TE-CX 8/22 für 8 mm und 220 mm. Im Shop verfügbar:Ø 5 mm: 120/50 mm, 150/80 mm, 170/100 mmØ 6 mm: 120/50 mm, 170/100 mm, 220/150 mmØ 8 mm: 170/100 mm, 220/150 mm, 270/200 mm, 320/250 mm, 370/300 mmØ 10 mm: 170/100 mm, 220/150 mm, 270/200 mmØ 12 mm: 170/100 mm, 220/150 mm, 270/200 mmØ 14 mm: 170/100 mm, 220/150 mm, 270/200 mmØ 16 mm: 170/100 mm, 220/150 mm, 270/200 mmHilti führt darüber hinaus Durchmesser bis 28 mm und Längen bis 1300 mm; sechsteilige Sätze mit 6/8/10 mm und 10/12/16 mm sind als eigene Artikel gelistet. Pflege Das SDS-Plus-Einsteckende sauber halten und nach den Angaben des Bohrhammerherstellers leicht fetten, damit der Bohrer in der Aufnahme frei gleitet. Nach dem Einsatz Bohrmehl aus der Förderwendel entfernen und den Bohrer trocken lagern. Den Verschleiß über die Indikatormarke am Kopf kontrollieren; ist sie abgearbeitet, wird der Bohrer für Dübellöcher nicht mehr verwendet. Maßgeblich sind die aktuellen Herstellerangaben (Produktseite bzw. Datenblatt) und die Hinweise auf der Verpackung.
