Für flächenbündige Fugen

• Ausführung Typ E
• Für gerade Fassadenflächen
• Für vertikale Gebäudedehnfugen
• Fugenbreite von 5 bis 25 mm
• Profillänge 2,5 lfm
• Nur für senkrechten Einbau

Produkteigenschaften

• Flexible Fugenschlaufe
• Beidseitige Gewebefahnen
• Witterungsbeständig
• UV-beständig
• Für alle Dämmstoffdicken
• Mit Abzugskante für den Oberputz

Nicht geeignet für

• Gebäudedehnfugen in Innenecken
• Waagrechte Gebäudedehnfugen
• Fugen außerhalb von 5–25 mm
• Kleine Bauteilbewegungen ohne Gebäudefuge
• Tragende oder statische Verbindungen
• Beschädigte oder verformte Profile

Flächenbündige Ausführung

Typ E wurde speziell für Gebäudedehnfugen entwickelt, die innerhalb einer geraden und eben durchlaufenden Fassadenfläche liegen.

Flexible Fugenschlaufe

Die flexible Schlaufe verbindet die beiden Profilseiten, ohne die Gebäudefuge starr zu überbrücken. Sie muss nach der Verarbeitung frei und beweglich bleiben.

Definierter Putzabschluss

Die integrierten Abzugskanten ermöglichen einen geradlinigen Abschluss der Armierungs- und Oberputzschichten auf beiden Seiten der Fuge.

Dehnfugenprofil E

Einteiliges Profil mit 2,5 m Länge für vertikale Gebäudefugen innerhalb einer flächenbündigen Fassadenfläche.

Dehnfugenprofil V

Für vertikale Gebäudedehnfugen in Innenecken beziehungsweise zwischen versetzt zueinander verlaufenden Wandflächen.

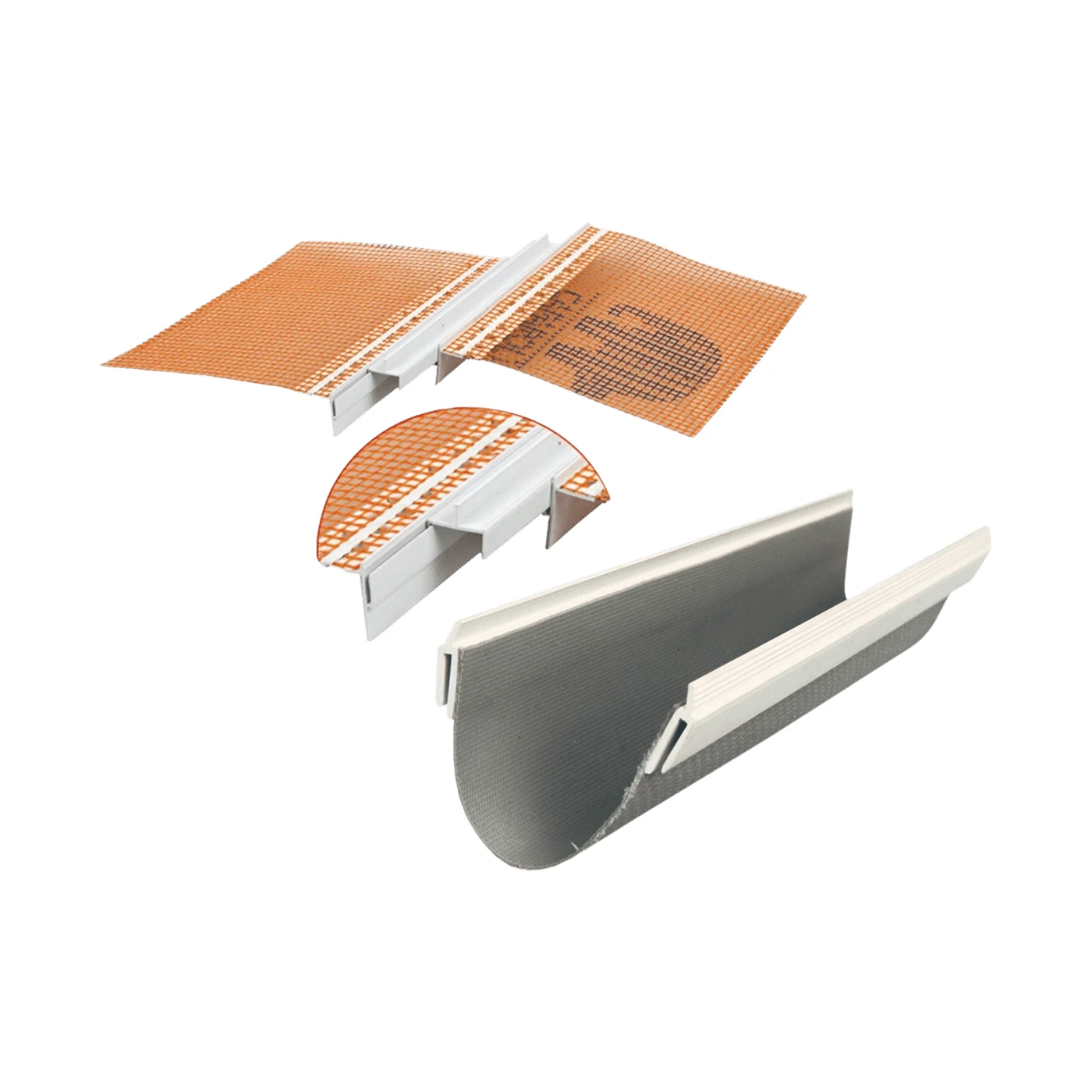

Dehnfugenprofil E Rolle

Mehrteiliges System aus Grundprofilen und durchgehender Einschublasche. Es ermöglicht eine stoßfreie flexible Fugenschlaufe über größere Fassadenhöhen.

Das Profil passt, wenn …

• eine konstruktive Gebäudedehnfuge vorhanden ist
• die Fuge senkrecht durch eine gerade Wandfläche verläuft
• die Fugenbreite zwischen 5 und 25 mm liegt
• die Fuge in ein WDVS übernommen werden muss
• ein geradliniger Putzabschluss gewünscht ist
• eine systemzugehörige Armierungsmasse verwendet wird

Zuerst genauer prüfen, wenn …

• die Fuge in einer Innenecke liegt
• die Fugenbreite stark schwankt
• die Gebäudefuge waagrecht verläuft
• ein Brandschutz-Sonderdetail vorliegt
• das vorhandene Dämmsystem nicht bekannt ist
• bereits Schäden oder Wassereintritt vorhanden sind

1. Fugenverlauf übernehmen

Die vorhandene Gebäudedehnfuge exakt in die Dämmebene übertragen. Die Dämmplatten dürfen die Fuge nicht überdecken oder miteinander verbinden.

2. Fugenbreite kontrollieren

Die Breite über die gesamte Fassadenhöhe messen. Das Profil ist ausschließlich für einen Fugenbereich von 5 bis 25 mm vorgesehen.

3. Dämmplatten ausrichten

Die Plattenkanten müssen gerade, fest und fluchtgerecht verlaufen. Ausbrüche, offene Kleberreste und größere Unebenheiten vor dem Profileinbau beseitigen.

1. Armierungsmasse auftragen

Die systemzugehörige Armierungsmasse beidseitig der Gebäudefuge ausreichend breit auf den Dämmplatten vorlegen.

2. Profil ausrichten

Das Profil lot- und fluchtgerecht innerhalb der Gebäudefuge positionieren. Beide Profilseiten müssen auf derselben Fassadenebene ausgerichtet werden.

3. Gewebe einbetten

Die beidseitigen Gewebefahnen vollständig und faltenfrei in die frische Armierungsmasse einarbeiten. Das Gewebe darf nicht sichtbar auf der Oberfläche liegen bleiben.

4. Von unten nach oben arbeiten

Die Profile grundsätzlich von unten nach oben verlegen. Nur dadurch kann die Fugenschlaufe am Profilstoß in der richtigen Wasserlaufrichtung überlappt werden.

5. Fugenschlaufe überlappen

Die ungefähr 5 cm lange flexible Fugenschlaufe am Profilstoß überlappend anordnen. Dadurch soll verhindert werden, dass Wasser am Stoß hinter das Profil gelangt.

6. Profil ablängen

Das Profil bei Bedarf mit einer geeigneten Auflagenschere sauber und rechtwinkelig kürzen. Gewebe, Profilschenkel und Fugenschlaufe dabei nicht beschädigen.

Armierungsgewebe einarbeiten

Die Flächenarmierung auf beiden Seiten systemgerecht an die Gewebefahnen des Profils anschließen und vollständig in die Armierungsmasse einbetten.

Fuge freihalten

Armierungsmasse darf nicht über die flexible Fugenschlaufe gezogen werden. Eine geschlossene Armierungsbrücke würde die Dehnfuge funktionslos machen und kann zu Rissbildung führen.

Richtverbrauch

Für einen laufenden Meter Gebäudedehnfuge wird ungefähr ein laufender Meter Dehnfugenprofil benötigt.

Länge je Profil

Eine Profilstange ist 2,5 m lang. Für eine 5 m hohe Fuge werden rechnerisch zwei Profilstangen zuzüglich notwendigem Verschnitt benötigt.

Packungseinheit

Die Herstellerpackung enthält 25 Profile und damit insgesamt 62,5 laufende Meter.

Mindestens 5 °C

Während der Verarbeitung und der Trocknungsphase dürfen Umgebungs- und Untergrundtemperatur nicht unter 5 °C absinken.

Systemprodukte beachten

Zusätzlich gelten die Verarbeitungstemperaturen und Trocknungsbedingungen der verwendeten Armierungsmasse, Grundierung und Oberputzbeschichtung.

Ist Typ E für Innenecken geeignet?

Nein. Typ E ist für flächenbündige Gebäudedehnfugen in geraden Wandflächen vorgesehen. Für eine Innenecke wird Typ V verwendet.

Kann das Profil waagrecht eingebaut werden?

Nein. Das Profil ist laut technischer Information ausschließlich für den senkrechten Einbau geeignet.

Welche Fugenbreite ist zulässig?

Das Profil darf bei Gebäudedehnfugen mit einer Breite von 5 bis 25 mm eingesetzt werden.

Muss die Schlaufe am Stoß überlappen?

Ja. Die ungefähr 5 cm lange flexible Fugenschlaufe muss am Profilstoß in Wasserlaufrichtung überlappt werden.

Darf die Fugenschlaufe verputzt werden?

Nein. Armierungsmasse und Oberputz werden nur bis an die Profilkanten geführt. Die flexible Schlaufe muss frei bleiben.

Ist ein Abstandhalter sinnvoll?

Ja. Ein Polystyrolstreifen oder vergleichbarer Abstandhalter hält die Fugenbreite gleichmäßig und schützt die Schlaufe vor Verschmutzung.

• Produkttyp: Gebäudedehnfugenprofil für WDVS
• Ausführung: Typ E
• Bauform: einteiliges Profil
• Einsatzbereich: flächenbündige Fassadenfugen
• Profillänge: 2,5 lfm
• Gewebefahne: 12,5 cm

• Fugenbreite: 5–25 mm
• Einbau: ausschließlich senkrecht
• Verbrauch: ca. 1 lfm je lfm Gebäudefuge
• Mindesttemperatur: 5 °C
• Witterungsbeständig
• UV-beständig
• Für alle Dämmstoffdicken geeignet
