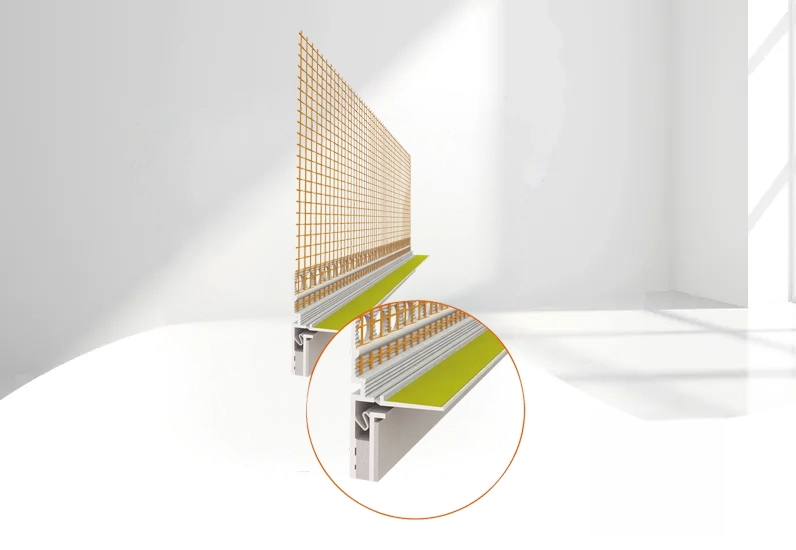

3D-Anschluss Klasse III

• Dreidimensionale Bewegungsaufnahme
• Entkoppelt Vibrationen
• Keine starre Verbindung zur Führungsschiene
• Schlagregendicht nach DIN EN 1027
• Auch bei 3,5 mm Dehnung geprüft
• UV-beständig

Geeignet für

• Vorbaurollladen mit Führungsschienen
• Seitliche WDVS-Anschlüsse
• Fenster- und Türlaibungen
• Neubau und Sanierung
• Stärker beanspruchte Anschlussdetails
• Entkoppelte Putzanschlüsse

Nicht vorgesehen für

• Die Befestigung des Rollladens
• Lose oder bewegliche Führungsschienen
• Unebene oder fettige Klebeflächen
• Untergründe ohne erfolgreiche Klebeprobe
• Waagrechte Fensterbankabdichtungen
• Ungeprüfte Sonderanschlüsse

Flexible TPE-Membran

Die Membran sitzt an der Vorderseite des Profils und ist kraftschlüssig mit dessen Kunststoffteilen verschweißt. Dadurch entsteht eine flexible Trennung zwischen Putzsystem und Rollladen-Führungsschiene.

Kontrollierte Wasserführung

Die Membrankonstruktion verhindert bei fachgerechtem Einbau, dass Schlagregen innerhalb des Profils hinter die Fassadenbeschichtung geführt wird.

Revisionsblende bleibt zugänglich

Die fertige Putzoberfläche liegt hinter der Führungsschiene. Dadurch kann eine entsprechend geplante Revisionsblende später geöffnet werden, ohne die fertig verputzte Laibung zu zerstören.

Das Profil passt, wenn …

• ein WDVS seitlich an eine Führungsschiene anschließt
• Bewegungen in mehreren Richtungen erwartet werden
• ein Anschluss der Anforderungsklasse III benötigt wird
• die Führungsschiene ausreichend fest montiert ist
• die Klebefläche eben und fachgerecht vorbereitet werden kann
• eine erfolgreiche Klebeprobe durchgeführt wird

Zuerst genauer prüfen, wenn …

• die Führungsschiene stark nachgibt oder vibriert
• eine Pulverbeschichtung oder Lasur vorliegt
• die Oberfläche besonders klebstoffabweisend ist
• kein ausreichender Platz hinter der Führungsschiene besteht
• die Revisionsblende nicht frei herausgenommen werden kann
• das Anschlussdetail nicht eindeutig geplant wurde

1. Befestigung kontrollieren

Die Rollladen-Führungsschiene muss ausreichend fest, fluchtgerecht und nach dem Stand der Technik montiert sein. Unzulässige Bewegungen müssen ausgeschlossen werden.

2. Oberfläche reinigen

Die Klebefläche muss eben, trocken, staubfrei, fettfrei und frei von haftungsmindernden Rückständen sein. Vor der Montage gründlich mit Caparol Universalreiniger säubern.

3. Reiniger testen

Den Reiniger zuerst an einer später nicht sichtbaren Stelle auf Verträglichkeit mit Lackierung, Pulverbeschichtung oder Kunststoffoberfläche prüfen.

1. Probestück verkleben

Ein kurzes Stück des vorgesehenen Profils an einer verdeckten, zuvor vollständig gereinigten Stelle aufkleben und kräftig andrücken.

2. Zehn Minuten warten

Das Probestück nach ungefähr zehn Minuten wieder abziehen und die Klebefläche sowie das Schaumdichtband kontrollieren.

3. Bruchbild beurteilen

Die Probe gilt als positiv, wenn der Bruch im Schaumdichtband erfolgt und die zusammenhängende Klebekontaktfläche mindestens 80 % der vorgesehenen Fläche beträgt.

Caparol Primerstift verwenden

Niedrigenergetische Oberflächen wie bestimmte Lackierungen, Lasuren, Kunststoffe oder Pulverbeschichtungen mit dem Caparol Primerstift für Anschlussleisten vorbehandeln.

Nach ausreichender Ablüftzeit eine neue Klebeprobe durchführen.

Alternative Abdichtung

Kann trotz fachgerechter Vorbereitung keine ausreichend tragfähige Klebefläche hergestellt werden, ist ein geeignetes vorkomprimiertes Caparol Fugendichtband als alternative Anschlusslösung zu prüfen.

1. Unmittelbar vor der Dämmung

Das Anschlussprofil erst unmittelbar vor dem Anbringen der Dämmplatten montieren. Eine längere Vormontage kann die spätere Klebeverbindung ungünstig beeinflussen.

2. Profil ablängen

Das Profil mit einer geeigneten Amboss- beziehungsweise Leistenschere sauber auf die benötigte Länge kürzen. Den einseitigen 10-cm-Gewebeüberstand im Stoßbereich erhalten.

3. Schutzstreifen entfernen

Den Schutzstreifen des selbstklebenden Dichtbandes erst unmittelbar vor dem Ankleben entfernen. Die Klebefläche danach nicht mehr berühren.

4. Seitlich einschieben

Das Profil seitlich an der Rollladen-Führungsschiene bis zum vorgesehenen Profilansatz einschieben und fluchtgerecht ausrichten.

5. Kräftig andrücken

Das Profil spannungsfrei, aber mit kräftigem und gleichmäßigem Anpressdruck auf der Führungsschiene verkleben. Der Anpressdruck ist entscheidend für die Endhaftung.

6. Dämmplatten anschließen

Die Dämmplatten anschließend bündig und ohne offene Fugen an das Kunststoffprofil heranführen. Dabei das Profil nicht verschieben oder unter Spannung setzen.

Nach Trocknung der Dämmung

Das integrierte Glasgewebe erst nach ausreichender Trocknung der verklebten Dämmplatten in die systemzugehörige Armierungsmasse einarbeiten.

Mindestens 10 cm überlappen

Das Flächen- beziehungsweise Laibungsgewebe mindestens 10 cm mit dem Gewebestreifen des Profils überlappen und vollständig in die Armierungsmasse einbetten.

Bis zum Abzugsteg führen

Das Gewebe im Stoßbereich bis an den Abzugsteg des Profils heranführen. Der armierte Unterputz wird sauber an diesem Profilsteg abgezogen.

Ganze Profilstangen verwenden

Anschlüsse möglichst mit einer durchgehenden Profilstange ohne Stoß herstellen. Das reduziert die Gefahr sichtbarer Risse im Stoßbereich.

Stoß im oberen Drittel

Ist ein Profilstoß unvermeidbar, soll er im oberen Drittel des Anschlusses angeordnet werden und nicht in einem besonders wasserbelasteten unteren Bereich.

Gewebeüberstand erhalten

An jedem Stoß muss der einseitige 10-cm-Gewebeüberstand erhalten bleiben und fachgerecht mit dem angrenzenden Gewebe überlappt werden.

Richtverbrauch

Für einen laufenden Meter Rollladenanschluss wird ungefähr ein laufender Meter Anschlussprofil benötigt.

Profillänge

Eine Profilstange ist 2,55 m lang. Verschnitt und mögliche Profilstöße bei der Bedarfsermittlung berücksichtigen.

Herstellerpackung

Eine vollständige Herstellerpackung enthält 25 Profilstangen mit insgesamt 63,75 laufenden Metern.

Mindestens 5 °C

Die Oberflächentemperatur der Führungsschiene darf während der Verarbeitung nicht unter 5 °C liegen.

Höchstens 40 °C

Die Oberflächentemperatur darf maximal 40 °C betragen. Aufgeheizte Metall- und Kunststoffschienen vor der Montage ausreichend abkühlen lassen.

Wird damit der Rollladen befestigt?

Nein. Das Profil befestigt weder Rollladenkasten noch Führungsschienen. Es stellt ausschließlich den flexiblen Putzanschluss des WDVS an die vorhandene Führungsschiene her.

Ist eine Klebeprobe wirklich notwendig?

Ja. Die technische Information schreibt vor der Montage grundsätzlich eine Klebeprobe vor. Ohne ausreichende Haftung kann der Anschluss nicht zuverlässig funktionieren.

Warum besitzt das Profil eine 3D-Bewegungsaufnahme?

Führungsschiene und Putzsystem können sich durch Temperatur, Windbelastung oder Vibrationen unterschiedlich bewegen. Die flexible Membran entkoppelt diese Bewegungen.

Darf das Profil mehrere Tage offen bleiben?

Nur begrenzt. Der Gewebestreifen muss spätestens vier Tage nach der Verklebung in die Armierungsmasse eingebettet werden.

Darf das Profil gestoßen werden?

Möglichst nicht. Ganze Profilstangen sind vorzuziehen. Unvermeidbare Stöße im oberen Drittel anordnen und mit dem 10-cm-Gewebeüberstand fachgerecht armieren.

Bleibt die Revisionsblende zugänglich?

Bei richtig geplantem Detail ja. Die fertige Putzoberfläche liegt hinter der Führungsschiene, sodass die Blende ohne Zerstörung der Laibung geöffnet werden kann.

• Produkttyp: selbstklebendes WDVS-Anschlussprofil
• Ausführung: Rollladen-Anschlussprofil 3D PLUS
• Profillänge: 2,55 lfm
• Anwendung: Rollladen-Führungsschienen
• Bewegungsaufnahme: dreidimensional
• Anforderungsklasse: Klasse III
• Membran: flexible TPE-Membran

• Schlagregendicht nach DIN EN 1027
• Schlagregendicht auch bei 3,5 mm Dehnung
• Einseitiger Gewebeüberstand: 10 cm
• Mindest-Gewebeüberlappung: 10 cm
• Verbrauch: ca. 1 lfm je lfm Anschluss
• Oberflächentemperatur: 5 bis 40 °C
• UV-beständig
