Caparol Carbon Fix Schlagdübel 100 Stück
007-030.095
0,00 €
48,50 €
48,50 €
| Bis 1 |
48,50 €
- 48,50 €
|
|---|---|
| Ab 2 |
47,05 €
- 47,05 €
|
| Ab 5 |
46,08 €
- 46,08 €
|
| Ab 10 |
45,11 €
- 45,11 €
|
Welche Menge benötigst du?
Nach Menge:
Quadratmeter DämmstoffeCaparol Carbon Fix Schlagdübel 100 Stück

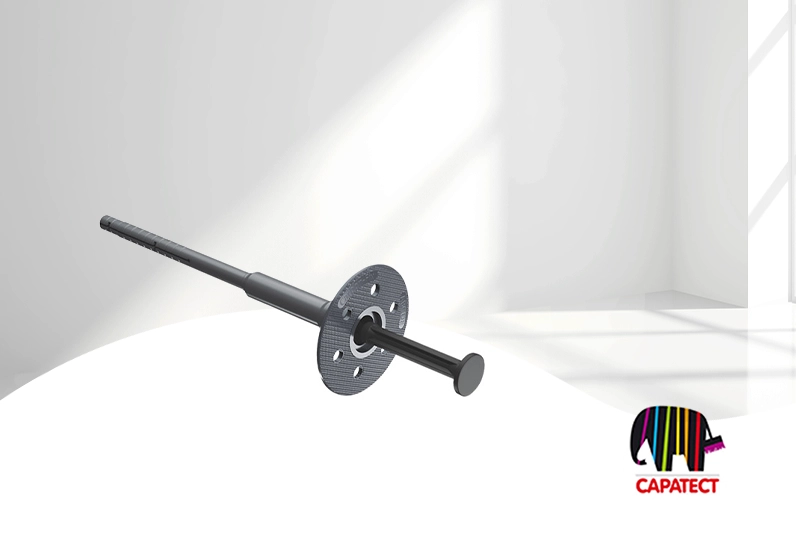

Der Caparol Carbon Fix ist ein Schlagdübel zur mechanischen Befestigung von Caparol Dämmplatten auf geeigneten massiven Wandbaustoffen. Er besteht aus einem Kunststoff-Dübelschaft mit 60-mm-Teller und einem vormontierten Kunststoff-Stahl-Spreizelement.
Der Dübel ist für Beton und Vollziegel der Nutzungskategorien A und B vorgesehen. Er kann oberflächenbündig gesetzt oder bei geeigneten Dämmplatten mit einer Dämmstoffrondelle versenkt montiert werden.
Aufbau und Eigenschaften
- Schlagdübel für Caparol Dämmplatten
- Kunststoffschaft mit 60-mm-Dübelteller
- Kombiniertes Kunststoff-Stahl-Spreizelement
- Dübeldurchmesser 8 mm
- Oberflächenbündige oder versenkte Montage
- Europäische Technische Bewertung ETA-15/0208
Geeignet für
- Beton
- Vollziegel
- Nutzungskategorie A
- Nutzungskategorie B
- Caparol Wärmedämm-Verbundsysteme
- Statisch relevante Dämmplattenbefestigung
Nicht dafür vorgesehen
- Lochziegel und andere Nutzungskategorien C oder D
- Porenbeton der Nutzungskategorie E
- Holz- und Holzwerkstoffuntergründe
- Lose oder nicht tragfähige Wandbaustoffe
- Verankerung nur in Altputz oder Kleberbett
- Ungeprüfte Verwendung außerhalb des Caparol Systems
Die Dübellänge muss mindestens 25 mm Verankerung ermöglichen:
Dämmstoff, Kleberbett, Altputz und andere nicht tragende Schichten
müssen vollständig überbrückt werden. Erst danach müssen mindestens
25 mm des Dübels im tragfähigen Beton oder Vollziegel verankert sein.
Was macht den Caparol Carbon Fix besonders?
Vormontiertes Spreizelement
Das kombinierte Kunststoff-Stahl-Spreizelement ist bereits im Dübelschaft vormontiert und wird bei der Verarbeitung mit einem Hammer eingeschlagen.
Bündig oder versenkt
Der Dübelteller kann direkt bündig auf der Dämmstoffoberfläche sitzen oder nach vorherigem Ausfräsen mit einer passenden Dämmstoffrondelle abgedeckt werden.
Klare Untergrundzuordnung
Die Zulassung ist auf massive Untergründe der Nutzungskategorien A und B begrenzt. Dadurch lässt sich der Einsatz eindeutig von Universal- und Spezialdübeln abgrenzen.
Passt der Schlagdübel zu deinem Projekt?
Das Produkt passt, wenn …
- ein Caparol WDVS mechanisch befestigt wird
- Beton oder geeigneter Vollziegel vorhanden ist
- das Kleberbett bereits ausreichend getrocknet ist
- die benötigte Dübellänge bekannt ist
- mindestens 25 mm Verankerung erreicht werden
- bündige oder versenkte Montage vorgesehen ist
Zuerst genauer prüfen, wenn …
- der Wandbaustoff nicht eindeutig bekannt ist
- Lochziegel, Leichtbeton oder Porenbeton vorliegen
- Altputz oder weitere Zwischenlagen vorhanden sind
- der Untergrund mürbe oder beschädigt erscheint
- Dübelanzahl oder Befestigungsbild nicht feststehen
- Zweifel an der Auszugfestigkeit bestehen
Dübellänge und Montage vorbereiten
Die benötigte Länge ergibt sich aus Dämmstoffdicke, Kleberbett, Altputz, sonstigen nicht tragenden Schichten und mindestens 25 mm Verankerung im massiven Wandbaustoff. Die nächste ausreichend lange Ausführung wählen.
- Das Bohrloch mit 8 mm Durchmesser rechtwinkelig in den tragfähigen Untergrund bohren. Die Bohrlochtiefe muss mindestens 35 mm betragen.
- Das Bohrloch sorgfältig von Bohrmehl befreien und den Dübel einschieben, bis der Teller an der Dämmstoffoberfläche anliegt.
- Das vormontierte Spreizelement mit einem Hammer einschlagen, bis der Dübelteller oberflächenbündig sitzt.
- Den festen Sitz kontrollieren. Einen nicht ausreichend verankerten Dübel entfernen und in angemessenem Abstand durch einen neuen Dübel ersetzen.
Oberflächenbündige Montage
Das Spreizelement so weit einschlagen, dass der Dübelteller eben auf der Dämmstoffoberfläche sitzt. Der Teller darf weder hervorstehen noch den Dämmstoff unnötig eindrücken.
Versenkte Montage
Bei geeigneten Dalmatiner-, EPS-, Mineralfaser-, Mineralwolle- und Sockeldämmplatten zuerst die Vertiefung mit dem Rondellen-Fräskopf herstellen. Danach eine passende Dalmatiner-, Polystyrol- oder Mineralfaser-Rondelle flächenbündig einsetzen.
Typische Fehler vermeiden
Bohrloch nicht gereinigt
Bohrmehl oder ein abgenutzter Bohrer erschweren das Einsetzen und können den sicheren Sitz des Dübels beeinträchtigen.
Dübel sitzt nicht fest
Ein nicht ausreichend verankerter Dübel besitzt keine wirksame Befestigungsfunktion und muss durch einen neuen Dübel ersetzt werden.
Rondelle sitzt nicht bündig
Rondellen dürfen weder locker noch zu tief sitzen. Lockere Rondellen nicht einkleben und fehlerhafte Vertiefungen nicht einfach mit Spachtelmasse auffüllen.
Bedarf und technische Daten
Erforderliche Dübelanzahl
Die Technische Information nennt abhängig von Dämmstoff, Gebäudehöhe, Lage und Windsogbelastung 6 bis 12 Dübel je m². Maßgeblich bleibt der objektspezifische Befestigungsplan.
- Produkttyp: WDVS-Schlagdübel
- Europäische Technische Bewertung: ETA-15/0208
- Nutzungskategorien: A und B
- Tellerdurchmesser: 60 mm
- Dübeldurchmesser: 8 mm
- Verankerungstiefe: mindestens 25 mm
- Bohrlochtiefe: mindestens 35 mm
- Farbton: Dunkelgrau
Die Dübel vor anhaltender Sonneneinstrahlung, Aufheizung, Feuchtigkeit und mechanischer Belastung geschützt lagern.
Häufige Fragen
Ist der Carbon Fix für Lochziegel geeignet?
Nein. Der Dübel ist für die Nutzungskategorien A und B und damit für geeigneten Beton und Vollziegel vorgesehen.
Wird immer eine Rondelle benötigt?
Nein. Dämmstoffrondellen werden nur bei der versenkten Montage eingesetzt. Oberflächenbündig gesetzte Dübel benötigen keine Rondelle.
Was tun bei unsicherem Untergrund?
Bestehen Zweifel an der Untergrundfestigkeit, müssen Dübelauszugsversuche am konkreten Objekt durchgeführt werden.
Montage- und Systemhinweis:
Dübellänge, Dübelanzahl und Befestigungsbild müssen zum tragfähigen
Untergrund, zum verwendeten Caparol Dämmsystem und zum konkreten
Objekt passen. Nicht tragende Schichten dürfen nicht zur
Verankerungstiefe gerechnet werden.
