Caparol Dübelteller IT 60/5 – 100 Stück
007-104
29,50 €
29,50 €
| Bis 1 |
29,50 €
- 29,50 €
|
0,30 €* / 1 Stück |
|---|---|---|
| Ab 2 |
28,61 €
- 28,61 €
|
0,29 €* / 1 Stück |
| Ab 5 |
28,02 €
- 28,02 €
|
0,28 €* / 1 Stück |
| Ab 10 |
27,43 €
- 27,43 €
|
0,27 €* / 1 Stück |

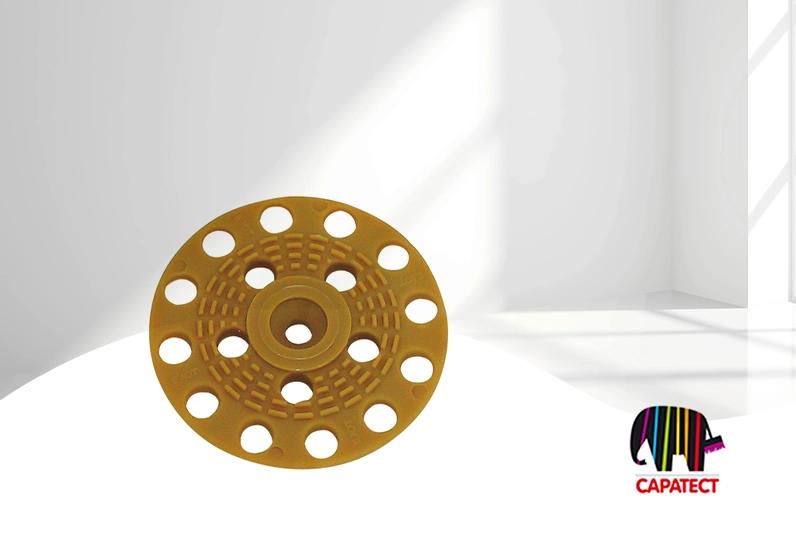

Caparol Dübelteller IT 60/5 – 100 Stück
Der Caparol Dübelteller IT 60/5 dient zur mechanischen Befestigung von Dämmplatten auf geeigneten Holzuntergründen. Seine Auflagefläche mit 60 mm Durchmesser verteilt die Befestigungskraft auf der Dämmplatte.
Die passende Holzschraube ist nicht im Lieferumfang enthalten. Schraubenart und Schraubenlänge müssen zum Holzbauteil, zur Dämmstoffdicke und zum vorgesehenen Befestigungsaufbau passen.
Aufbau und Abmessungen
- Dübelteller für separate Holzschrauben
- Tellerdurchmesser 60 mm
- Schraubendurchgangsloch 5,2 mm
- 100 Stück je Karton
Geeignet für
- Befestigung von Dämmplatten
- Geeignete, tragfähige Holzuntergründe
- Verwendung mit passender Holzschraube
- Systemgerecht geplante Befestigungen
Nicht dafür vorgesehen
- Verwendung ohne geeignete Holzschraube
- Befestigung in Beton oder Mauerwerk
- Nicht tragfähige oder beschädigte Holzplatten
- Schraubenauswahl nur nach dem Durchgangsloch
Die Holzschraube muss separat ausgewählt werden:
Das 5,2-mm-Durchgangsloch ist ein Maß des Dübeltellers. Es ersetzt
nicht die Prüfung von Schraubendurchmesser, Schraubenlänge und
erforderlicher Einbindetiefe im tragenden Holzbauteil.
Was macht den Dübelteller IT 60/5 besonders?
60-mm-Auflagefläche
Der Teller bildet eine Auflagefläche mit 60 mm Durchmesser auf der Dämmplatte.
Schraube frei auswählbar
Die Holzschraube kann entsprechend dem vorhandenen Holzbauteil und der benötigten Befestigungslänge festgelegt werden.
Klares Einsatzgebiet
Die Ausführung IT 60/5 ist zur Dämmplattenbefestigung auf geeigneten Holzuntergründen vorgesehen.
Passt der Dübelteller zu deinem Projekt?
Das Produkt passt, wenn …
- Dämmplatten auf einem Holzuntergrund befestigt werden
- der Untergrund ausreichend fest und tragfähig ist
- eine passende Holzschraube separat ausgewählt wird
- ein Tellerdurchmesser von 60 mm benötigt wird
- das Befestigungsbild bereits festgelegt wurde
Zuerst genauer prüfen, wenn …
- Art oder Stärke des Holzbauteils unbekannt sind
- die benötigte Schraubenlänge nicht feststeht
- eine vollständige Dübeleinheit gesucht wird
- Beton oder Mauerwerk als Untergrund vorliegt
- Zweifel an der Tragfähigkeit bestehen
Holzschraube und Montage richtig planen
- Untergrund prüfen: Holzart, Materialstärke und Tragfähigkeit des zur Verankerung vorgesehenen Bauteils bestimmen.
- Befestigungslänge ermitteln: Dämmstoffdicke, vorhandene Zwischenlagen und die erforderliche Einbindetiefe der Schraube berücksichtigen.
- Holzschraube auswählen: Nur eine für Untergrund und Befestigungsaufbau geeignete Schraube verwenden.
- Teller setzen: Den Dübelteller gleichmäßig auf der Dämmstoffoberfläche aufliegen lassen und die Schraube sicher im tragenden Holzbauteil verankern.
Typische Fehler vermeiden
Schrauben nicht mitbestellt
Der Karton enthält ausschließlich die Dübelteller. Holzschrauben gehören nicht zum Lieferumfang.
Lochmaß falsch verstanden
Das 5,2-mm-Maß beschreibt nur die Durchgangsöffnung. Daraus lässt sich nicht allein die richtige Holzschraube ableiten.
Teller zu tief angezogen
Der Teller soll gleichmäßig aufliegen. Eine zu stark angezogene Schraube kann den Dämmstoff unnötig eindrücken oder beschädigen.
Bedarf und technische Daten
- Produkttyp: Dübelteller
- Produktbezeichnung: IT 60/5
- Anwendung: Dämmplattenbefestigung auf Holzuntergründen
- Tellerdurchmesser: 60 mm
- Schraubendurchgangsloch: 5,2 mm
- Verpackungsinhalt: 100 Stück
- Bedarf: ein Teller je Befestigungspunkt
- Holzschrauben: nicht enthalten
- Hersteller-Art.-Nr.: 305847
- EAN: 4039161000020
Die benötigte Anzahl richtet sich nach dem eingesetzten Dämmsystem und dem objektspezifischen Befestigungsplan. Eine pauschale Stückzahl je Quadratmeter wird für den Dübelteller nicht angegeben.
Häufige Fragen
Ist die Holzschraube enthalten?
Nein. Geliefert werden 100 Dübelteller. Die geeigneten Holzschrauben müssen separat ausgewählt und bestellt werden.
Welche Schraube passt durch das 5,2-mm-Loch?
Das Lochmaß allein genügt nicht zur Auswahl. Die Schraube muss auch zum Holzuntergrund, zur Dämmstoffdicke und zur erforderlichen Verankerung passen.
Ist der Teller für Beton oder Mauerwerk geeignet?
Nein. Diese Ausführung wird für die Dämmplattenbefestigung auf geeigneten Holzuntergründen geführt.
Montage- und Systemhinweis:
Der Dübelteller allein besitzt keine Befestigungsfunktion.
Schraubenauswahl, Einbindetiefe, Telleranzahl und Befestigungsbild
müssen zum verwendeten Dämmsystem und zum vorhandenen Holzuntergrund
passen.
