Caparol Universaldübel 053
007-100.175
0,00 €
107,00 €
107,00 €
| Bis 1 |
107,00 €
- 107,00 €
|
|---|---|
| Ab 2 |
103,79 €
- 103,79 €
|
| Ab 5 |
101,65 €
- 101,65 €
|
| Ab 10 |
99,52 €
- 99,52 €
|
Welche Menge benötigst du?
Nach Menge:
Quadratmeter DämmstoffeCaparol Universaldübel 053

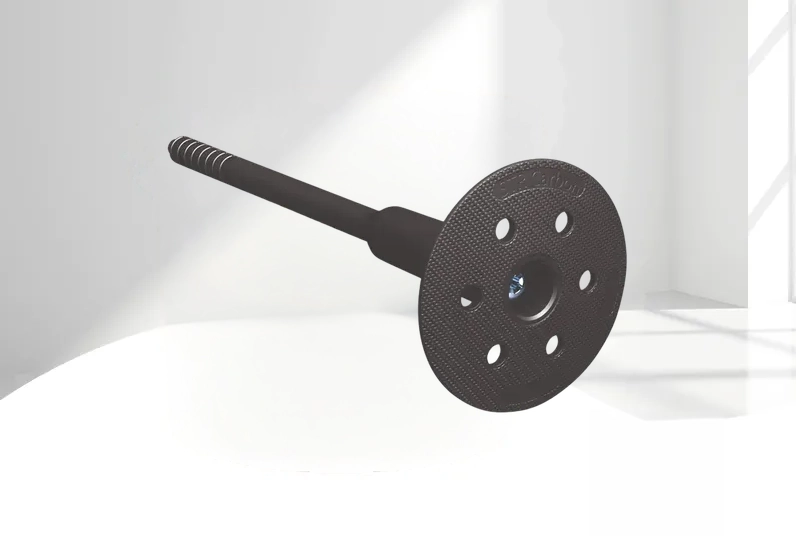

Der Caparol Universaldübel 053 dient zur mechanischen Befestigung von Caparol Wärmedämm-Verbundsystemen auf geeigneten mineralischen Wandbaustoffen. Er besteht aus einem Kunststoffschaft mit 60-mm-Dübelteller und einer vormontierten, verzinkten Schraube.
Der Dübel kann oberflächenbündig oder ungefähr 20 mm tief im Dämmstoff versenkt montiert werden. Die richtige Ausführung und Dübellänge richten sich nach dem vorhandenen Untergrund, der Dämmstoffdicke und den zu überbrückenden nicht tragenden Schichten.
Aufbau und Eigenschaften
- Kunststoffschaft mit Dübelteller
- Vormontierte, verzinkte Schraube
- Tellerdurchmesser 60 mm
- Dübelschaftdurchmesser 8 mm
- Schraubenantrieb TX 30
- Bündige oder versenkte Montage
Geeignete Untergründe
- Beton
- Vollziegel
- Geeignete Lochziegel
- Leichtbeton
- Porenbeton
- Nutzungskategorien A bis E
Nicht dafür vorgesehen
- Holz- und Holzwerkstoffuntergründe
- Lose oder nicht tragfähige Wandbaustoffe
- Montage durch ein noch feuchtes Kleberbett
- Zu kurze Dübel ohne ausreichende Verankerung
- Ungeprüfte Verwendung außerhalb des Caparol Systems
- Zweifelhafte Untergründe ohne Auszugsversuch
Dübellänge nicht nur nach der Dämmstoffdicke wählen:
Dämmstoff, Kleberbett, Altputz und andere nicht tragende Schichten
müssen vollständig überbrückt werden. Anschließend sind mindestens
25 mm Verankerung im tragfähigen Untergrund beziehungsweise 65 mm bei
Porenbeton erforderlich.
Was macht den Universaldübel 053 besonders?
Zwei Montagearten
Der Dübelteller kann direkt bündig auf der Dämmstoffoberfläche sitzen oder mit dem passenden Montage-Tool versenkt werden.
Passender Oberflächenabschluss
Bei bündiger Montage wird die Schrauböffnung mit einem Dübelstopfen verschlossen. Versenkte Dübel werden mit einer zum Dämmstoff passenden Rondelle abgedeckt.
Große Längenauswahl
Der Hersteller führt 18 Ausführungen von 115 bis 455 mm. Dadurch kann die Dübellänge an unterschiedliche Dämmstoff- und Wandaufbauten angepasst werden.
Passt der Universaldübel zu deinem Projekt?
Das Produkt passt, wenn …
- ein Caparol WDVS mechanisch befestigt wird
- ein geeigneter mineralischer Wandbaustoff vorliegt
- das Kleberbett bereits ausgetrocknet ist
- Untergrund und benötigte Dübellänge bekannt sind
- bündige oder versenkte Montage vorgesehen ist
Zuerst genauer prüfen, wenn …
- der Wandbaustoff nicht eindeutig bekannt ist
- Altputz oder weitere Zwischenlagen vorhanden sind
- der Untergrund mürbe oder beschädigt erscheint
- Dübelanzahl oder Befestigungsbild nicht feststehen
- Zweifel an der Auszugfestigkeit bestehen
Dübellänge und Verankerung
Nutzungskategorien A bis D
In geeigneten Untergründen aus Beton, Voll- und Lochsteinen sowie Leichtbeton sind mindestens 25 mm Verankerung im tragfähigen Baustoff erforderlich.
Nutzungskategorie E
Bei geeignetem Porenbeton sind mindestens 65 mm Verankerung im tragfähigen Wandbaustoff zu berücksichtigen.
Für die Längenauswahl werden Dämmstoffdicke, Kleberbett, Altputz und sonstige nicht tragende Zwischenschichten zur erforderlichen Verankerungstiefe addiert. Danach wird die nächste ausreichend lange Dübelvariante gewählt.

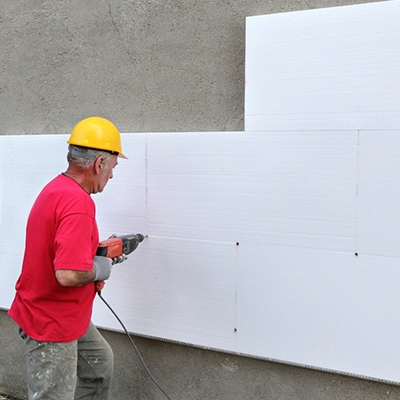

So wird der Universaldübel montiert
- Die Dübelmontage erst beginnen, wenn das Kleberbett ausreichend ausgetrocknet ist.
- Das Bohrloch mit 8 mm Durchmesser rechtwinkelig in den tragenden Untergrund bohren. In Lochsteinen und Porenbeton ohne Schlag arbeiten.
- Das Bohrloch sorgfältig von Bohrmehl befreien und den Dübel einschieben, bis der Teller an der Dämmstoffoberfläche anliegt.
- Die vormontierte Schraube mit einem TX-30-Bit eindrehen und den festen Sitz des Dübels im Untergrund kontrollieren.
- Den Befestigungspunkt abhängig von der Montageart mit Dübelstopfen oder einer passenden Dämmstoffrondelle verschließen.

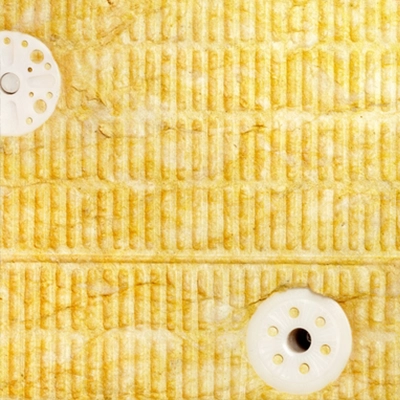

Oberflächenbündige Montage
Den Dübelteller bündig und fest auf der Dämmstoffoberfläche positionieren. Anschließend die Schrauböffnung mit dem passenden Caparol Dübelstopfen verschließen.
Versenkte Montage
Den Dübel mit dem Caparol Universaldübel-Tool Vario ungefähr 20 mm tief setzen. Danach eine passende Polystyrol-, Dalmatiner-, Mineralfaser- oder Hanffaser-Rondelle flächenbündig einsetzen.
Wurde das Fassadensystem bei WERKMIT gekauft, kann unser Kundendienst prüfen, ob das benötigte Montage-Tool gegen eine geringe Abnützungsgebühr zur Verfügung gestellt werden kann.
Typische Fehler vermeiden
Bohrloch nicht gereinigt
Bohrmehl oder ein abgenutzter Bohrer können das Einsetzen erschweren und die sichere Verankerung beeinträchtigen.
Dübel sitzt nicht fest
Ein nicht ausreichend verankerter Dübel besitzt keine Funktion. Er muss entfernt und in angemessenem Abstand ersetzt werden.
Rondelle sitzt nicht richtig
Lockere Rondellen nicht mit PU-Schaum einkleben. Zu tief sitzende Rondellen wieder herausnehmen und die Vertiefung nicht mit Spachtelmasse auffüllen.
Bedarf und technische Daten
Erforderliche Dübelanzahl
Die Technische Information nennt abhängig von Dämmstoff, Gebäudehöhe, Lage und Windsogbelastung 6 bis 12 Dübel je m². Maßgeblich bleibt der objektspezifische Befestigungsplan.
- Produkttyp: WDVS-Schraubdübel
- Europäische Technische Bewertung: ETA-13/0009
- Nutzungskategorien: A, B, C, D und E
- Tellerdurchmesser: 60 mm
- Dübelschaftdurchmesser: 8 mm
- Schraubenantrieb: TX 30
- Längen: 115 bis 455 mm
- Farbton: Carbongrau
Die Dübel bis zur Verarbeitung vor Regen, starker Hitze, Frost, Beschädigung und Verformung geschützt lagern.
Häufige Fragen
Wann darf gedübelt werden?
Die Montage erfolgt erst durch das ausreichend ausgetrocknete Kleberbett.
Wird immer eine Rondelle benötigt?
Nein. Rondellen werden nur bei versenkter Montage verwendet. Bündig gesetzte Dübel werden mit einem Dübelstopfen verschlossen.
Was tun bei unsicherem Untergrund?
Bestehen Zweifel an der Untergrundfestigkeit, müssen Dübelauszugsversuche am konkreten Objekt durchgeführt werden.
Montage- und Systemhinweis:
Dübellänge, Verankerungstiefe, Dübelanzahl und Befestigungsbild müssen
zum vorhandenen Wandbaustoff, zum verwendeten Caparol Dämmsystem und
zum konkreten Objekt passen. Beim Arbeiten mit dem Schneidring des
Montage-Tools besteht Verletzungsgefahr.
