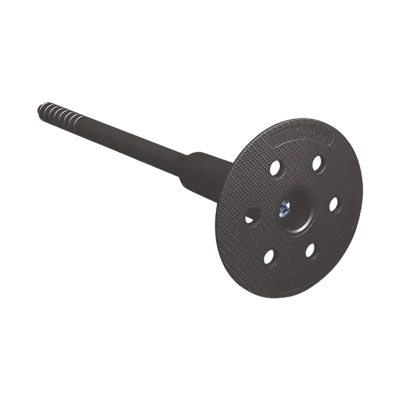

Caparol Universaldübel 053 Der Caparol Universaldübel 053 dient zur mechanischen Befestigung von Caparol Wärmedämm-Verbundsystemen auf geeigneten mineralischen Wandbaustoffen. Er besteht aus einem Kunststoffschaft mit 60-mm-Dübelteller und einer vormontierten, verzinkten Schraube. Der Dübel kann oberflächenbündig oder ungefähr 20 mm tief im Dämmstoff versenkt montiert werden. Die richtige Ausführung und Dübellänge richten sich nach dem vorhandenen Untergrund, der Dämmstoffdicke und den zu überbrückenden nicht tragenden Schichten. Aufbau und Eigenschaften Kunststoffschaft mit Dübelteller Vormontierte, verzinkte Schraube Tellerdurchmesser 60 mm Dübelschaftdurchmesser 8 mm Schraubenantrieb TX 30 Bündige oder versenkte Montage Geeignete Untergründe Beton Vollziegel Geeignete Lochziegel Leichtbeton Porenbeton Nutzungskategorien A bis E Nicht dafür vorgesehen Holz- und Holzwerkstoffuntergründe Lose oder nicht tragfähige Wandbaustoffe Montage durch ein noch feuchtes Kleberbett Zu kurze Dübel ohne ausreichende Verankerung Ungeprüfte Verwendung außerhalb des Caparol Systems Zweifelhafte Untergründe ohne Auszugsversuch Dübellänge nicht nur nach der Dämmstoffdicke wählen: Dämmstoff, Kleberbett, Altputz und andere nicht tragende Schichten müssen vollständig überbrückt werden. Anschließend sind mindestens 25 mm Verankerung im tragfähigen Untergrund beziehungsweise 65 mm bei Porenbeton erforderlich. Was macht den Universaldübel 053 besonders? Zwei Montagearten Der Dübelteller kann direkt bündig auf der Dämmstoffoberfläche sitzen oder mit dem passenden Montage-Tool versenkt werden. Passender Oberflächenabschluss Bei bündiger Montage wird die Schrauböffnung mit einem Dübelstopfen verschlossen. Versenkte Dübel werden mit einer zum Dämmstoff passenden Rondelle abgedeckt. Große Längenauswahl Der Hersteller führt 18 Ausführungen von 115 bis 455 mm. Dadurch kann die Dübellänge an unterschiedliche Dämmstoff- und Wandaufbauten angepasst werden. Passt der Universaldübel zu deinem Projekt? Das Produkt passt, wenn … ein Caparol WDVS mechanisch befestigt wird ein geeigneter mineralischer Wandbaustoff vorliegt das Kleberbett bereits ausgetrocknet ist Untergrund und benötigte Dübellänge bekannt sind bündige oder versenkte Montage vorgesehen ist Zuerst genauer prüfen, wenn … der Wandbaustoff nicht eindeutig bekannt ist Altputz oder weitere Zwischenlagen vorhanden sind der Untergrund mürbe oder beschädigt erscheint Dübelanzahl oder Befestigungsbild nicht feststehen Zweifel an der Auszugfestigkeit bestehen Dübellänge und Verankerung Nutzungskategorien A bis D In geeigneten Untergründen aus Beton, Voll- und Lochsteinen sowie Leichtbeton sind mindestens 25 mm Verankerung im tragfähigen Baustoff erforderlich. Nutzungskategorie E Bei geeignetem Porenbeton sind mindestens 65 mm Verankerung im tragfähigen Wandbaustoff zu berücksichtigen. Für die Längenauswahl werden Dämmstoffdicke, Kleberbett, Altputz und sonstige nicht tragende Zwischenschichten zur erforderlichen Verankerungstiefe addiert. Danach wird die nächste ausreichend lange Dübelvariante gewählt. So wird der Universaldübel montiert Die Dübelmontage erst beginnen, wenn das Kleberbett ausreichend ausgetrocknet ist. Das Bohrloch mit 8 mm Durchmesser rechtwinkelig in den tragenden Untergrund bohren. In Lochsteinen und Porenbeton ohne Schlag arbeiten. Das Bohrloch sorgfältig von Bohrmehl befreien und den Dübel einschieben, bis der Teller an der Dämmstoffoberfläche anliegt. Die vormontierte Schraube mit einem TX-30-Bit eindrehen und den festen Sitz des Dübels im Untergrund kontrollieren. Den Befestigungspunkt abhängig von der Montageart mit Dübelstopfen oder einer passenden Dämmstoffrondelle verschließen. Oberflächenbündige Montage Den Dübelteller bündig und fest auf der Dämmstoffoberfläche positionieren. Anschließend die Schrauböffnung mit dem passenden Caparol Dübelstopfen verschließen. Versenkte Montage Den Dübel mit dem Caparol Universaldübel-Tool Vario ungefähr 20 mm tief setzen. Danach eine passende Polystyrol-, Dalmatiner-, Mineralfaser- oder Hanffaser-Rondelle flächenbündig einsetzen. Wurde das Fassadensystem bei WERKMIT gekauft, kann unser Kundendienst prüfen, ob das benötigte Montage-Tool gegen eine geringe Abnützungsgebühr zur Verfügung gestellt werden kann. Typische Fehler vermeiden Bohrloch nicht gereinigt Bohrmehl oder ein abgenutzter Bohrer können das Einsetzen erschweren und die sichere Verankerung beeinträchtigen. Dübel sitzt nicht fest Ein nicht ausreichend verankerter Dübel besitzt keine Funktion. Er muss entfernt und in angemessenem Abstand ersetzt werden. Rondelle sitzt nicht richtig Lockere Rondellen nicht mit PU-Schaum einkleben. Zu tief sitzende Rondellen wieder herausnehmen und die Vertiefung nicht mit Spachtelmasse auffüllen. Bedarf und technische Daten Erforderliche Dübelanzahl Die Technische Information nennt abhängig von Dämmstoff, Gebäudehöhe, Lage und Windsogbelastung 6 bis 12 Dübel je m². Maßgeblich bleibt der objektspezifische Befestigungsplan. Produkttyp: WDVS-Schraubdübel Europäische Technische Bewertung: ETA-13/0009 Nutzungskategorien: A, B, C, D und E Tellerdurchmesser: 60 mm Dübelschaftdurchmesser: 8 mm Schraubenantrieb: TX 30 Längen: 115 bis 455 mm Farbton: Carbongrau Die Dübel bis zur Verarbeitung vor Regen, starker Hitze, Frost, Beschädigung und Verformung geschützt lagern. Häufige Fragen Wann darf gedübelt werden? Die Montage erfolgt erst durch das ausreichend ausgetrocknete Kleberbett. Wird immer eine Rondelle benötigt? Nein. Rondellen werden nur bei versenkter Montage verwendet. Bündig gesetzte Dübel werden mit einem Dübelstopfen verschlossen. Was tun bei unsicherem Untergrund? Bestehen Zweifel an der Untergrundfestigkeit, müssen Dübelauszugsversuche am konkreten Objekt durchgeführt werden. Montage- und Systemhinweis: Dübellänge, Verankerungstiefe, Dübelanzahl und Befestigungsbild müssen zum vorhandenen Wandbaustoff, zum verwendeten Caparol Dämmsystem und zum konkreten Objekt passen. Beim Arbeiten mit dem Schneidring des Montage-Tools besteht Verletzungsgefahr.

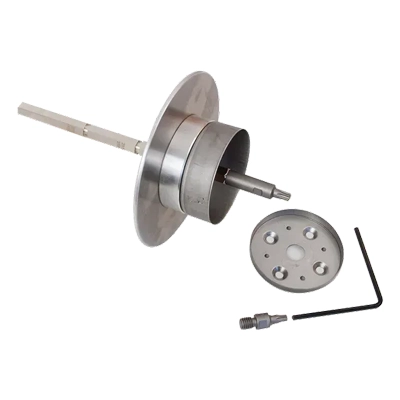

Caparol Universaldübel-Tool Vario – 1 Set Das Caparol Universaldübel-Tool Vario ist ein Spezialwerkzeug zum versenkten Setzen des Caparol Universaldübels 053 und des Caparol Schraubdübels Holz. Es schneidet den Dämmstoff kreisförmig vor und unterstützt das kontrollierte Versenken des Dübeltellers. Die Schnellverstellung ermöglicht die Anpassung an unterschiedliche Dübellängen. Eine Aluscheibe begrenzt die Einschraubtiefe automatisch, sobald sie das Oberflächenniveau der Dämmplatte erreicht. Funktion und Ausstattung Spezialwerkzeug für versenkte Dübelmontage Patentierter Adapter mit Schnellverstellung Skalierung zur Einstellung der Dübellänge Automatische Begrenzung der Einschraubtiefe Schneiddurchmesser 60 mm Passend für Caparol Universaldübel 053 Caparol Schraubdübel Holz Versenkte Montage in Dämmstoffplatten Polystyrol- und Mineralfaserdämmstoffe Hanfdämmstoffe mit separater Schneidkrone Nicht dafür vorgesehen Oberflächenbündige Dübelmontage Beliebige Dübel anderer Bauarten Arbeiten ohne passende Längeneinstellung Verwendung eines ungeeigneten Schraubbits Weiterarbeit mit stumpfem Schneidelement Tool vor jeder Montage passend einstellen: Dübellänge, Schraubbit und Schneidelement müssen zum verwendeten Dübel und Dämmstoff passen. Für den Caparol Universaldübel 053 wird TX 30, für den Caparol Schraubdübel Holz TX 25 verwendet. Was macht das Universaldübel-Tool Vario besonders? Schnelle Längeneinstellung Die gewünschte Dübellänge wird an der Skalierung eingestellt und über den Adapter mit Schnellverstellung arretiert. Kontrollierte Versenktiefe Die Aluscheibe begrenzt die Einschraubtiefe automatisch, sobald sie auf der Dämmstoffoberfläche aufliegt. Schneiden und Setzen Beim Einschrauben schneidet das Werkzeug den Dämmstoff kreisförmig vor. Der Schraubenzug verdichtet das Material unter dem Dübelteller. Passt das Montage-Tool zu deinem Projekt? Das Produkt passt, wenn … Universaldübel 053 versenkt gesetzt werden Schraubdübel Holz versenkt gesetzt werden unterschiedliche Dübellängen verarbeitet werden passende Dämmstoffrondellen vorgesehen sind ein handelsübliches Schraubgerät vorhanden ist Zuerst genauer prüfen, wenn … der verwendete Dübel nicht eindeutig bekannt ist eine oberflächenbündige Montage vorgesehen ist Hanf ohne passende Schneidkrone verarbeitet wird Schneidelement oder Schraubbit beschädigt sind die erforderliche Dübellänge nicht feststeht Lieferumfang des Sets 1 Setzwerkzeug zum Einschrauben und Versenken 1 Schneideblech für Polystyrol und Mineralfaser 1 Ersatzschneideblech für Polystyrol und Mineralfaser 1 langer Torx-Bit TX 30 1 langer Torx-Bit TX 25 1 Innensechskantschlüssel SW 3 So wird das Montage-Tool verwendet Die Länge des verwendeten Dübels an der Skalierung des Werkzeugs einstellen und mit der Schnellverstellung arretieren. Den zum Dübel passenden TX-30- oder TX-25-Bit einsetzen und das Montage-Tool in den Bohrfutterhalter des Schraubgeräts einspannen. Den Schraubbit auf die Dübelschraube setzen und die Schraube langsam und kontrolliert eindrehen. Der Schneidring schneidet den Dämmstoff kreisförmig vor, während der Dübelteller durch den Schraubenzug versenkt wird. Den Einschraubvorgang beenden, sobald die Aluscheibe auf dem Oberflächenniveau der Dämmplatte aufliegt. Danach die passende Dämmstoffrondelle flächenbündig einsetzen. Passende Ausstattung für Dübel und Dämmstoff Universaldübel 053 Für den Caparol Universaldübel 053 wird der passende TX-30-Schraubbit verwendet. Die erforderliche Dübellänge wird vor dem Setzen an der Werkzeugskala eingestellt. Schraubdübel Holz Für den Caparol Schraubdübel Holz wird der TX-25-Bit verwendet. Die Einbindetiefe richtet sich nach dem jeweiligen tragfähigen Holzbauteil. Das beiliegende Schneideblech ist für Polystyrol- und Mineralfaserdämmstoffe vorgesehen. Für Hanfdämmstoffe wird die separat erhältliche Caparol Schneidkrone Hanf benötigt. Typische Fehler vermeiden Falsche Längeneinstellung Eine nicht zur Dübellänge passende Einstellung kann zu einer falschen Setztiefe und einem ungleichmäßigen Ergebnis führen. Stumpfes Schneidelement Ausgefranste Schneidränder oder schlecht sitzende Rondellen können auf ein stumpfes Schneidelement hinweisen. Dieses rechtzeitig austauschen. Zu schnelles Einschrauben Die Schraube langsam und kontrolliert eindrehen. Ein unkontrolliert schneller Einschraubvorgang erschwert eine saubere Versenkung. Ersatzteile und technische Daten Produkttyp: Spezialwerkzeug für WDVS-Dübel Produktbezeichnung: Universaldübel-Tool Vario Anwendung: versenkte Dübelmontage Schneiddurchmesser: 60 mm Verpackung: 1 Set Hersteller-Art.-Nr.: 528078 PS/MF-Ersatzschneideblech: Art.-Nr. 306733 Schneidkrone Hanf: Art.-Nr. 306313 Ersatz-Bit TX 30: Art.-Nr. 306729 Ersatz-Bit TX 25: Art.-Nr. 306730 Aufbewahrung: trocken und mechanisch geschützt Häufige Fragen Passt das Tool zu beiden Dübeltypen? Ja. Es ist für den Caparol Universaldübel 053 und den Caparol Schraubdübel Holz vorgesehen. Der passende Schraubbit muss eingesetzt werden. Ist Zubehör für Hanfdämmung enthalten? Nein. Für Hanfdämmstoffe wird die separat erhältliche Caparol Schneidkrone Hanf benötigt. Wann muss das Schneidelement gewechselt werden? Bei ausgefransten Schneidrändern, erhöhtem Widerstand oder locker sitzenden Rondellen den Zustand des Schneidelements kontrollieren und es bei Bedarf ersetzen. Montage- und Sicherheitshinweis: Das Werkzeug langsam und kontrolliert führen. Vor Arbeitsbeginn Dübellänge, Schraubbit und Schneidelement prüfen. Der Schneidring besitzt eine scharfe Schneidkante und muss vorsichtig montiert, verwendet und gewechselt werden.
